Реферат



Сущность изобретения: фундамент выполнен в виде плиты из чередующихся сборно-монолитных и монолитных полос, ориентированных в одном направлении. Сборные элементы сборно-монолитных полос выполнены , в частности, в виде железобетонных балок с предварительно напряженно или смешанной арматурой, составляющей по крайней мере часть продольной арматуры плиты. При этом в балках выполнены полости для монолитного бетона, а наружные боковые поверхности имеют изоляционное покрытие и образуют своими боковыми поверхностями неармированные шпоночные связи. 3 з.п. ф-лы, 5 ил.

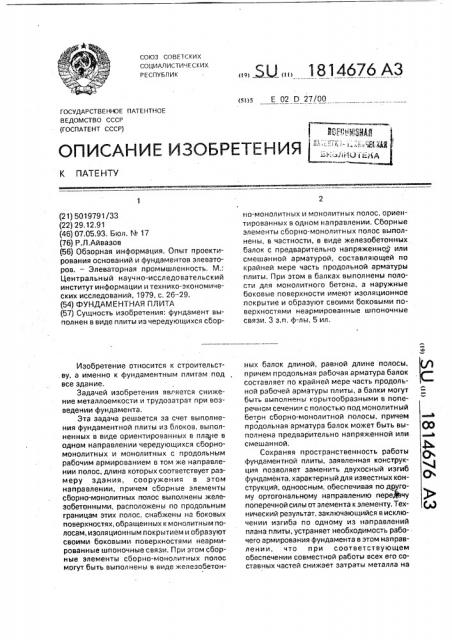

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI>s E 02 D 27/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5019791/33 (22) 29.12,91 (46) 07.05.93. Бюл. М 17 (76) Р.Л.Айвазов (56) Обзорная информация. Опыт проектирования оснований и фундаментов элеваторов. — Элеваторная промышленность. M,:

Центральный научно-исследовательский институт информации и технико-экономических исследований, 1979, с. 26-29. (54) ФУНДАМЕНТНАЯ ПЛИТА (57) Сущность изобретения: фундамент выполнен в виде плиты иэ чередующихся сборИзобретение относится к строительству, а именно к фундаментным плитам под все здание.

Задачей изобретения является сни>кение металлоемкости и трудозатрат при возведении фундамента.

Эта задача решается эа счет выполнения фундаментной плиты из блоков, выполненных в виде ориентированных в плане в одном направлении чередующихся сборномонолитных и монолитных с продольным рабочим армированием в том же направлении полос, длина которых соответствует размеру здания, сооружения в этом направлении, причем сборные элементы сборно-монолитных полос выполнены железобетонными, расположены по продольным границам этих полос, снабжены на боковых поверхностях, обращенных к монолитным полосам, изоляционным покрытием и образу|от своими боковыми поверхностями неармированные шпаночные связи, При этом сборные элементы сборно-монолитных полос могут быть выполнены в виде железобетон„„5U „„1814676 АЗ но-монолитных и монолитных полос, ориентированных в одном направлении, Сборные элементы сборно-монолитных полос выполнены, в частности, в виде железобетонных балок с предварительно напряженна или смешанной арматурой, составляющей по крайней мере часть продольной арматуры плиты. При этом в балках выполнены полости для монолитного бетона, а наружные боковые поверхности имеют изоляционное покрытие и образуют своими боковыми поверхностями неармираванные шпоночные связи. 3 з.п. ф-лы, 5 ил. ных балок длиной, равной длине полосы, причем продольная рабочая арматура балок составляет па крайней мере часть продольной рабочей арматуры плиты, а балки могут быть выполнРны карытаабраэными B none речном сечении с полостью под монолитный бетон сборно-монолитной полосы, причем продольная арматура балок может быть вы- (ф полнена предварительно напряженной или смешанной. ф

Сохраняя пространственность работы О фундаментной плиты, заявленная конструкция позволяет заменить двухосный изгиб фундамента, характерный для известных кон- О" струкций, одноосным, обеспечивая по другому ортогональному направлению переДЬчу поперечной силы отэлемента к элементу. Тех- (,А) нический результат, заключающийся в исключении изгиба по одному иэ направлений плана плиты, устраняет необходимость рабочего армирования фундамента 8 этом направлении, чта при соответствующем обеспечении совместной работы всех ега составных частей снижает затраты металла на

1814676 арматуру и ускоряет возведение фундамента.

При этом сборные элементы полос используются как опалубка и как поддерживающие устройства для верхних арматурных стержней, что исключает необходимость изготовления и установки специальных поддерживающих каркасов и приводит к дальнейшему снижению металлоемкости и трудозатрат на возведение фундамента.

На фиг, 1 изображена фундаментная плита в плане; на фиг. 2 — разрез А-А на фиг.

1; на фиг. 3-5 — варианты выполнения сборных балок.

Фундаментная плита включает блоки в виде чередующихся монолитных полос 1 и сборно-монолитных полос 2. Полосы ориентированы в плане в одном направлении и имеют продольное рабочее армирование 3, Сборные элементы 5 сборно-монолитных полос 2 выполнены железобетонными, образуют своими боковыми поверхностями неармированные шпоночные связи 4. Со стороны монолитной полосы 1 поверхность сборных элементов покрыта окрасочной (битумной в 1 слой) или оклеечной изоляцией 6, предотвращающей сцепление сборного бетона с монолитным. Бетонный шпоночный стык обеспечивает взаимодействие сборно-монолитных и монолитных полос. Арматура, установленная в сборных элементах, используется как рабочая арматура плиты.

Полосы 1 и 2 имеют длину, которая соответствует размеру здания, сооружения в том же направлении. Целесообразно ориентировать полосы и продольное рабочее армирование в направлении короткого пролета плиты.

Высота полос равна высоте фундаментной плиты. Ширина полос выбирается в границах, исключающих возможность продольного трещинообразования в пределах полосы от местных изгибающих моментов, действующих в плоскости поперечных сечений полосы. . Таким образом полностью устраняется необходимость рабочего армирования в ортогональном ориентации полос направлении, Шпоночный стык между полосами предполагает, а расчетном отношении соответствующие шарнирные связи между полосами, способные передавать горизонтальные (распор) и вертикальные (поперечные) силы межэлементного взаимодействия. Отсутствие сцепления между сборно-монолитными и монолитными полосами предопределяет образование под нагрузкой продольных трещин по стыку этих полос. совмещая реальное

50 членение плиты на составные части в стадии эксплуатации с конструктивным. Сборные элементы сборно-монолитных полос 2 могут быть выполнены в виде железобетонных балок длиной равной длине полосы.

В балках, возможная форма выполнения которых показана на фиг. 3, 4, 5, может быть полностью или частично сконцентрирована продольная рабочая арматура фундамента, в том числе предварительно напряженная. При таком выполнении полос

2 балки имеют шпоночные связи с монолитным бетоном смежных полос, и имея изоляцию, например битумной окраской, от бетона монолитной полосы, остаются составной частью сборно-монолитных блоков, Балки могут быть корытообразного (фиг.

5) или замкнутого профиля поперечного сечения с отверстиями по верхней грани для загрузки монолитного бетона в полость, образованную внутри балки. Балки через окрасочную изоляцию имеют шпоночную связь 4 с бетоном монолитной полосы 1, а своей внутренней поверхностью граней 7 полости 8 балки контактируют с монолитным бетоном сборно-монолитной полосы 2, т.е. служат опалубкой для монолитного бетона полосы 2, На внутренней поверхности

7 полости 8 балок могут быть образованы ребра или подобные конструктивные элементы, обеспечивающие совместность работы сборного и монолитного бетона сборно-монолитной полосы.

Формула изобретения

1. Фундаментная плита, включающая блоки, сопряженнь«е между собой посредством шпоночных связей, о т л и ч à «о щ ая с я тем, что блоки выполнены в виде ориентированных в плане в одном направлении чередующихся сборно-монолитных и монолитных с продольным рабочим армировании в том же направлении полос, длина которых соответствует размеру здания, сооружения в этом направлении, причем сборные элементы сборно-монолитных полос выполнены железобетонными, расположены по продольным границам этих полос, снабжены на бокцвь«х поверхностях, обращенных к монолитным полосам, изоляционным покрытием и образуют своими боковыми поверхностями неармированные шпоночные связи.

2, Плита по и. 1, отличающаяся тем, что сборные элементы сборно-монолитных полос вь«полнен «в виде железобетонных балок длиной, равной длине полосы, причем продольная рабочая арматура балок составляет по крайней мере часть продольной рабочей арматуры плиты.

181467б

3. Плита по п. 2, отличающаяся тем, что балки выполнены корытообраэными в поперечном сечении с полостью под монолитный бетон сборно-монолитной полосы.

4, Плита по пп. 2 и 3, о т л и ч а K) щ а яс я тем, что продольная арматура балок выполнена предварительно напряженной или смешанной, 1814676 фиг. 5
