Сборно-монолитная фундаментная плита

Сборно-монолитная фундаментная плита

Иллюстрации

Показать все

Реферат



Сущность изобретения: фундаментная плита выполнена в виде чередующихся полос , монолитных и сборных из бетонных или каменных элементов,4 полосы ориентированы в одном направлении и соединены неармированными шпоночными связями, При этом сборные полосы состоят из отдельных секций и по боковым поверхностям разделены с монолитными полосами изолирующим покрытием, а секции установлены с зазором, заполненным цементным молоком . 3 ил.

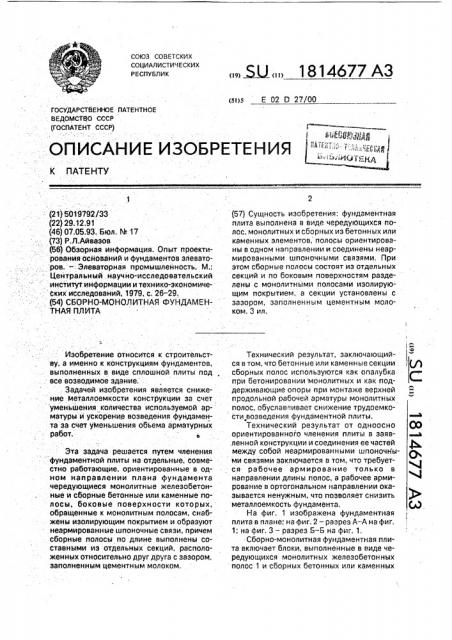

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 02 D 27/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

: (21) 5019792/33 (22) 29.12.91 (46) 07.05.93, Бюл. Ь 17 (73) P.Ë.AAaaaos (56) Обзорная информация. Опыт проектирования осйований и фундаментов элевато ров. —: Элеваторная промышлейность, М.;

Центральный научно-исследовательский институт информации и технико-экономических исследований, 1979, с. 26-29,, (54} СБОРНО-МОНОЛИТНАЯ ФУНДАМЕНTHAR ПЛИТА г

Изобретение относится к строительству, а именно к конструкциям фундаментов, выполненных в виде сплошной плиты под . все возводимое здание, Задачей изобретения является снижение металлоемкости конструкции за счет уменьшения количества используемой арматуры и ускорение возведения фундамента за счет уМеньшения обьема арматурных работ.

Эта задача решается путем членения фундаментной плиты на отдельные, совместно работающие, ориентированные в одном направлении плана фундамента чередующиеся монолитные железобетонные и сборные бетонные или каменные полосы, боковые поверхности которых, обращенные к монолитным полосам, снабжены изолирующим покрытием и образуют неармированные шпоночные связи, причем сборные полосы по длине выполнены составными из отдельных секций, расположенных относительно друг друга с зазором, заполненным цементным молоком, „„5U „„1814677 АЗ (57) Сущность изобретения; фундаментная плита выполнена в виде чередующихся полос, монолитных и сборных из бетонных или каменных элементов, полосы ориентированы в одном направлении и соединены неармированными шпоночными связями, При этом сборные полосы состоят из отдельных секций и по боковым поверхностям разделены с монолитными полосами изолирующим покрытием, а секции установлены с зазором, заполненным цементным молоком. 3 ил. м

Технический результат, заключающийся в том, что бетонные или каменные секции . I (/) сборных полос используются как опалубка при бетонировании монолитных и как поддерживающие опоры при монтаже верхней продольной рабочей арматуры монолитных полос, обуславливает снижение трудоемкости возведения фундаментной плиты.

° ваЪ

Технический результат от одноосно QQ ориентированного членения плиты в заяв- а ,ленной конструкции и соединения ее частей ф между собой неармированными шпоночными связями заключается в том, что требуется рабочее армирование только в направлении длины полос, а рабочее армирование в ортогональном направлении оказывается ненужным, что позволяет снизить металлоемкость фундамента. Сд.

На фиг. 1 изображена фундаментная плита в плане; на фиг. 2 — разрез А — А на фиг.

1; на фиг. 3 — разрез Б — Б на фиг, 1, Сборно-монолитная фундаментная плита включает блоки, выполненные в виде чередующихся монолитных железобетонных полос 1 и сборных бетонных или каменных

1814677.-ч ! ! (! "Ч

1!..1!

Е..!

Фиг .2 полос 2, ориентированных взаимным стыком и армированием монолитных полос по одному из ортогональных направлений плана фундамента, Вся продольная рабочая арматура 3 фундаментной плиты сконцентрирована в монолитных полосах 1. Сборные бетонные или каменные полосы 2 собираются из отдельных секций 4, стыкующихся по длине полосы с зазором 5, который после бетонирования монолитных полос заполняется цементным молоком, Бетонные или каменные секции сборных полос 2 по граням, контактирующим с монолитным бетоном полос 1, имеют бетонные неармированные шпоночные связи 6, обеспечивающие взаимодействие всех элементов плиты, Поверхность граней, снабженных шпонками, окрашена слоем битумной мастики, образующим изолирующее покрытие

7. предотвращающее сцепление сборного бетона с монолитным.

Шпоночный стык между полосами создает в расчетном отношении шарнирные, горизонтальные и вертикальные связи между сборными и монолитными блоками, способные передавать распорные и поперечные силы от одного элемента фундамента к другому, Отсутствие сцепления между сборным и монолитным бетоном полос позволяет совместить реальное членение плиты на эле5 менты при эксплуатации, вызванное трещинообразованием, с конструктивным.

Образование продольных трещин в границах полос — монолитных и сборных, от местных изгибающих моментов, исключается

10 выбором соответствующей ширины этих полос.

Формула изобретения

Сборно-монолитная фундаментная плита, включающая блоки, сопряженные между

15 собой посредством шпоночных связей, о тл и ч а ю щ а я с я тем, что блоки выполнены в виде ориентированных в одном направлении чередующихся монолитных железобетонных и сборных бетонных или каменных

2О полос, боковые поверхности которых, обра- . щенные к монолитным полосам, снабжены изолирующим покрытием и образуют неармированные шпоночные связи, причем сборные полосы по длине выполнены со25 ставными из отдельных секций, расположенных друг относительно друга с зазором, заполненным цементным молоком.

Фиг.3

Составитель P.ÀéBàçoB

Техред М.Моргентал Корректор Е.коапп

Редактор

Производственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1842 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
