Устройство для приклеивания рулонных кровельных материалов со склеивающим слоем

Устройство для приклеивания рулонных кровельных материалов со склеивающим слоем

Иллюстрации

Показать все

Реферат



Использование: для наклейки рулонных кровельных материалов при производстве кровельных работ. Сущность изобретения: устройство содержит тележку со смонтированным на раме прижимным катком. На оси последнего с помощью рычага закреплен корпус с инфракрасным ленточным излучателем из прецизионных сплавов с высоким электрическим сопротивлением. Излучатель выполнен полуцилиндрической формы с радиусом кривизны 60-200 мм и закреплен с ориентацией индикатрисы излучения в контактную зону прижимного катка. Между корпусом и излучателем размещены терморадиационные экраны формы, соответствующей форме излучателя, Терморадиационные экраны выполнены в виде установленных с шагом и соединенных между собой по контуру листов из жаростойкого металла. 1 з.п. ф-лы, 3 ил. ел с

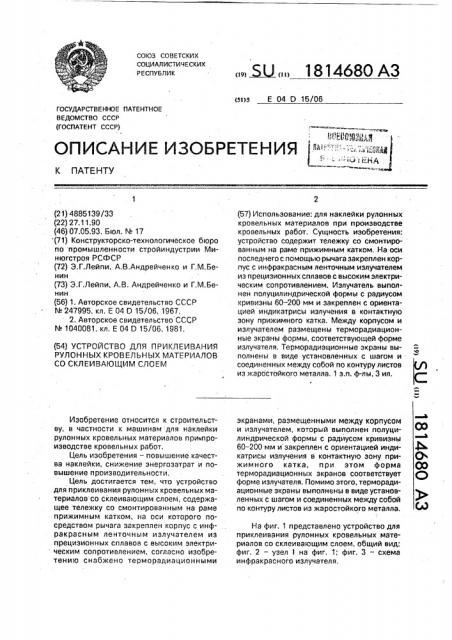

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 Е 04 D 15/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) м Ы®и „:, И Е И ЗО БР Е ТЕ Н И Я """ -:: ли

- ". =НА

" =ъс

ОПИСАН

К ПАТЕНТУ г

° г (21) 4885139/33 (22) 27.11.90 (46) 07.05.93, Бюл. ¹ 17 (71) Конструкторско-технологическое бюро по промышленности стройиндустрии Минюгстроя РСФСР (72) З.Г.Лейпи, А,В,Андрейченко и Г,M.Áåнин (73) 3,Г.Лейпи, A.Â, Андрейченко и Г,M.Áåнин (56) 1. Авторское свидетельство СССР

¹ 247995, кл. Е 04 О 15/06, 1967.

2. Авторское свидетельство СС(".Р

¹ 1040081, кл. Е 04 О 15/06, 1981. (54) УСТРОЙСТВО ДЛЯ ПРИКЛЕИВАНИЯ

РУЛОННЫХ КРОВЕЛЬНЫХ МАТЕРИАЛОВ

СО СКЛЕИВАЮЩИМ СЛОЕМ

Изобретение относится к строительству, в частности к машинам для наклейки рулонных кровельных материалов приопроизводстве кровельных работ.

Цель изобретения — повышение качества наклейки, снижение энергозатрат и повышение производительности.

Цель достигается тем, что устройство для приклеивания рулонных кровельных материалов со склеивающим слоей, содержащее тележку со смонтированным на раме прижимным катком, на оси которого посредством рычага закреплен корпус с инфракрасным ленточным излучателем из прецизионных сплавов с высоким электрическим сопротивлением, согласно изобретению снабжено терморадиационными

„„5U „„1814680 АЗ (57) Использование: для наклейки рулонных кровельных материалов при производстве кровельных работ. Сущность изобретения: устройство содержит тележку со смонтированным на раме прижимным катком, На оси последнего с помощью рычага закреплен корпус с инфракрасным ленточным излучателем из прецизионных сплавов с высоким электрическим сопротивлением, Излучатель выполнен полуцилиндрической формы с радиусом кривизны 60 — 200 мм и закреплен с ориентацией индикатрисы излучения в контактную зону прижимного катка. Между корпусом и излучателем размещены терморадиационные экраны формы, соответствующей форме излучателя. Терморадиационные экраны выполнены в виде установленных с шагом и соединенных между собой по контуру листов из жаростойкого металла. 1 з.п. ф-лы, 3 ил. г экранами, размещенными между корпусом и излучателем, который выполнен полуцилиндрической формы с радиусом кривизны

60-200 мм и закреплен с ориентацией индикатрисы излучения в контактную зону прижимного катка, при этом форма терморадиационных экранов соответствует форме излучателя. Помимо этого, терморадиационные экраны выполнены в виде установленных с шагом и соединенных между собой по контуру листов из жаростойкого металла, На фиг. 1 представлено устройство для приклеивания рулонных кровельных материалов со склеивающим слоем, общий вид; фиг. 2 — узел на фиг. 1; фиг. 3 — схема инфракрасного излучателя.

1814680

Устройство для приклеивания рулонных кровельных материалов со склеивающим слоем включает самоходную тележку 1 с опорными колесами 2, прижимным катком 3 и шарнирно связанной с ним рамой 4, на которой установлен инфракрасный излучатель 5 посредством рычага 6. Инфракрасный излучатель состоит из элемента накала — оболочки 7, образованной из лент прецизионных сплавов с высоким электрическим сопротивлением с вогнутой полуцилиндрической поверхностью (радиус кривизны 60200 см), соосно установленных оболочке терморадиационных экранов 8 и корпуса 9 защитного экрана 10. Тележка снабжена приводом 11 и пускорегулировочной àïëàратурой 12. Полотно рулонного материала

13 заводят под каток 3, накрывают им излучатель 5.

Устройство работает следующим образом.

Рычагом 6 излучатель 5 отодвигается от катка 3, между излучателем и катком и под каток заводят конец полотна предварительно раскатанного рулона, далее последовательно включаются излучатель и ход движения устройства. Скорость движения устройства регулируется в зависимости от интенсивности появления расплава битума у кромки приклеиваемого полотна, при этом при оптимальной мощности излучателя 2530 кВт скорость движения составляет 200300 м/ч. С приближением устройства. к концу приклеиваемого полотна сперва выключается излучатель, после чего равномерно уменьшается скорость движения и полностью выключается в конце полотна, далее цикл повторяется.

В процессе работы излучающая оболочка элемента накала нагревается до максимально допустимой температуры порядка

1100-1150 С, что наряду с концентрацией за счет полуцилиндрической формы элемента накала и увеличения его плотности дей ствием терморадиационных экранов обеспечивает плотность облучения клеящего слоя материала в пределах 2-18 Вт/см, что обуславливает высокую производительность и незначительные тепловые потери, которые, как известно, обратно пропорцио. нальны плотности облучения. Терморадиационные экраны резко уменьшают„поток

2, Устройство по и. 4, о т л и ч а ю щ е ес я тем, что терморадиационные экраны выполнены в виде установленных с шагом и соединенных между собой по контуру листов из жаростойкого металла.. излучения в направлении кожуха, что исключает перегрев клеящего слоя материала на его поверхности и благотворно влияет на качество наклейки.

Терморадиационные экраны, установленные с шагом, представляют собой вогнутые металлические листы из жаропрочного сплава, например нихрома, соединенные между собой по контуру. Количество экра"0 нов колеблется в пределах от одного до пяти, поскольку с увеличением количества усложняется конструкция, а эффективность растет незначительно, Нагреваясь, экраны сами становятся излучателями и образуют

"5 мощный поток возвратного излучения и одновременно ослабляют излучение в сторону за экранами в и+ 1 раз, где и-число экранов.

Радиус кривизны оболочки-элемента накала составляет оптимально 60 †2 мм, 20 ибо увеличение радиуса влечет за собой увеличение степени рассеивания, недогрев склеиваемых слоев и снижение производительности, а уменьшение радиуса кривизны увеличивает степень возвратного излуче25 ния, что отрицательно отражается на сроке службы оболочки — элемента накала.

Формула изобретения

1. Устройство для приклеивания рулонных кровельных материалов со склеиваю30 щим слоем, содержащее тележку со смонтированным. на раме прижимным катком, на оси которого посредством рычага закреплен корпус с инфракрасным излучателем из прецизионных сплавов с высоким

35 электрическим сопротивлением, о т л и ч аю щ е е с я тем, что, с целью повышения качества наклейки, снижения энергозатрат и повышения производительности, оно снабжено терморадиационными экранами, 40 размещенными между корпусом и излучателем, который выполнен полуцилиндрической формы с радиусом кривизны 60 — 200 мм и закреплен с ориентацией индикатрисы излучения в контактную зону прижимного кат45 ка, при этом форма терморадиационного экрана соответствует форме излучателя.

1814680

1814680
