Установка для определения миграции веществ в почве

Установка для определения миграции веществ в почве

Иллюстрации

Показать все

Реферат



Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву . Цель изобретения - повышение точности и расширение области моделирования и определения миграции веществ в почве путем создания заданной температуры почвы и воды. Установка для определения миграции веществ в почве содержит расходный

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4920729/15 (22) 19.03.91 (46) 07.05.93. Бюл. № 17 (71) Всесоюзный научно-исследовательский институт гигиены и токсикологии пестицидов, полимеров и пластических масс (72) Н.Ф.Мотузинский и Я,M.Ëàðèoíoâ (73) Всесоюзный научно-исследовательский инсти ут гигиены и токсикологии пестицидов, полимеров и пластических масс (6) Авторское свидетельство СССР

¹ 1765766, кл. 6 01 N 33/24, 1990.... ЫЛ,, 1814728 АЗ (si)s G 01 N 33/24 (54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ

Ь(ИГРАЦИИ ВЕЩЕСТВ В ПОЧВЕ (57) Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву. Цель изобретения — повышение точности и расширение области моделирования и определения миграции веществ в почве путем создания заданной температуры почвы и воды. Установка для определения миграции веществ в почве содержит расходный

1814728

30

45 бак 1 и емкость 2 с размещенными друг над другом с центральным отверстием 3 днищами

4 и 5. Установка также содержит вертикальные колонки 6 с пружиной сжатия 7 и вертикальными направляющими 8, в которых на пружине сжатия 7 установлен расходный бак

1 и соединен посредством гибкой трубки 9 с центральным отверстием 3. Установка содержит холодильный агрегат, который имеет компрессор с электроприводом 18, конденсатор

19, испаритель 20, терморегулятор и термокамеру 21, в которой размещены испаритель 20 и электронагревательный элемент 22 в виде

Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву. .5

Цель изобретения — повышение точности определения миграции веществ в почву путем создания заданной температуры почвы и воды.

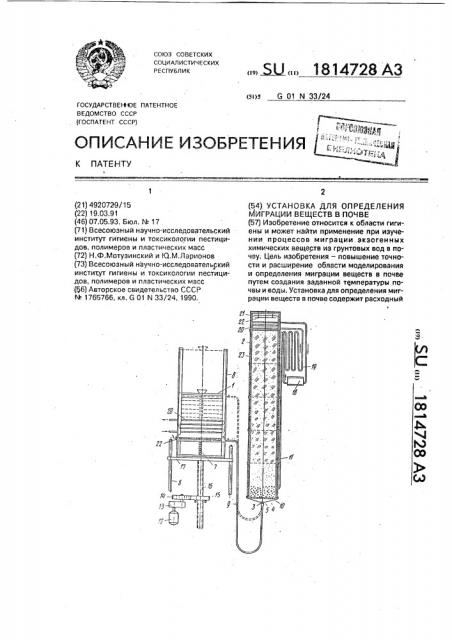

Изобретение. поясняется чертежом, иа котором представлен общий вид установки.

Установка для определения миграции веществ в почве содержит расходный бак 1 и емкость 2 с размещенными друг над другом с центральным отверстием 3 днищами 4 и 5, верхнее иэ которых выполнено перфорированным. Установка также содержит вертикальные колонки 6 с пружиной сжатия

7 и вертикальными направляющими 8, в которых на пружине сжатия 7 установлен расходный бак 1 и соединен посредством гибкой трубки 9 с центральным отверстием

3. Полость между днищами 4 и 5 заполнена стекловатой 10, а наружная стенка емкости

2 снабжена вертикальной стеклянной трубкой 11, установленной над перфорированными днищем 4. Установка включает механизм вертикального перемещения, выполненный в виде привода 12 с редуктором

13 и зубчатой передачей 14, которая имеет гайку 15 с винтом 16, на вертикальном торце которого размещена площадка 17 с отверстиями.

Установка содержит также холодильный агрегат, который имеет компрессор с электроприводом 18, конденсатор 19, испарител ь 20 с терморегулятором, и термокамеру 21, в которой размещены испаритель 20 и электронагревательный элемент 22 в виде углеграфитовой ткани, В расходном баке 1 также установлены электронагревательный элемент 22 и испаритель 20 с терморегулятором. Наружные поверхности расходного углеграфитовой ткани. В расходном баке 1 также установлены электронагревательный элемент 22-и испаритель 20 с терморегулятором, Наружные поверхности расходного бака 1 и емкости 2 покрыты слоем теплоизоляции 23, Использование установки позволит повысить точность и расширить пределы моделирования и определения миграции веществ при равномерном, регулируемом по температуре и скорости ее изменения прогреве почвы и воды и сократйть время и трудозатраты исследований, 1 ил. бака 1 и емкости 2 покрыты слоем теплоизоляции 23, Определение миграции веществ из грунтовых вод в почву на установке производят следующим образом, Первоначально подготавливают установку к работе, для чего нижнюю секцию емкости 2 заполняют сначала гравием среднего размера, затем мелким гравием и крупнозернистым песком, который прилегает непосредственно к основной массе почвы, уложенной в вышележащие секции емкости

2, Расходный бак 1 заполняют водой с содержанием заданного количества исследуе- . мого экзогенного химического вещества, С помощью механизма вертикального перемещения устанавливают заданный уровень высоты стояния грунтовых вод, Включают нагревательные элементы 22 или холодильный агрегат и устанавливают заданную температуру воздушной среды в термокамере

21 и воды в расходном баке 1. Затем приступают к определению миграции веществ из грунтовых вод в почву, Для этого из расходного бака 1 подают воду в емкость 2, По мере истечения воды из расходного бака 1, последний под действием пружины сжатия 7 поднимается на высо- ту вытекшего слоя воды, чем обеспечивают постоянство уровня воды в баке 1 по отношению к почвенному слою емкости 22. С помощью стеклянной трубки 11 контролируют уровень подъема воды в основной массе почвы. По истечении определенного времени прекращают подачу воды. Разбивают емкость 2 на секции и определяют содержание экэогенных химических веществ, поступающих из грунтовых вод в различные слои почвы, Формула изобретения

Установка для определения миграции веществ в почве, содержащая установлен1о14728
