Реферат



Изобретение может быть использовано для записи информации на подвижных объектах , имеющих значительные случайные перемещения относительно записывающего устройства, например колесах железнодорожных вагонов. Целью изобретения является повышение надежности записи за счет обеспечения магнитной записи на объектах, движущихся с множеством степеней свободы , для которых отсутствует возможность записи обычной неподвижной магнитной головкой. Сущность изобретения: на полюсах магнитной головки укреплены гибкие элементы в виде нитей, проволочек или лент, выполненные из магнитомягкого материала. 1 ил.

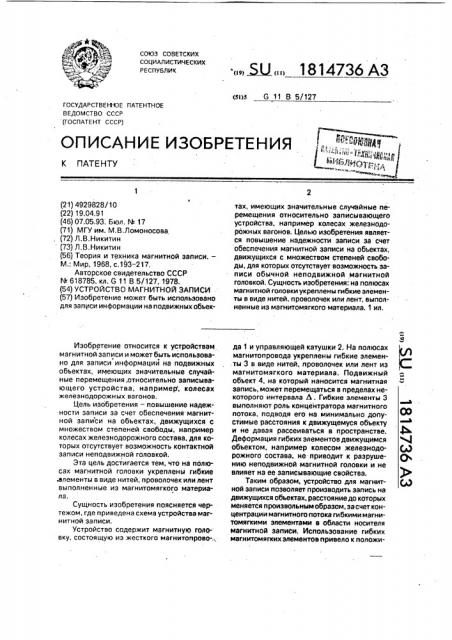

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСКИХ

РЕСПУВЛИК (5k)5 G 11 В 5/127

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ьа,. "ЩЩЦ т ;1iй0 ) рф в г1гад

@ИБЯйРТ, . вмвмва

К ПАТЕНТУ (21) 4929828/10 (22) 19.04.91 (46) 07.05.93; Бюл. М 17 (71) МГУ им. М,В,Ломоносова, (72) Л.В.Никитин (73) Л,В,Никитин (56) Теория и техника магнитной записи.—

М.: Мир, 1968, c,193 — 217, Авторское свидетельство СССР

М 618785, кл. G 11 В 5/127, 1978, (54) УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ (57) Изобретение может быть использовано для записи информации на подвижных объекИзобретение относится к устройствам магнитной записи и может быть использованоо для записи информации на подвижных объектах, имеющих значительные случайные перемещения. относительно записывающего устройства, например, колесах железнодорожных вагонов, Цель изобретения — повышение надежности записи за счет обеспечения магнитной записи на объектах, движущихся с множеством степеней свободы, например колесах железнодорожного состава, для которых отсутствует возможность контактной записи неподвижной головкой.

Эта цель достигается тем, что на полюсах магнитной головки укреплены гибкие .элементы в виде нитей, проволочек или лент выполненные из магнитомягкого материала.

Сущность изобретения поясняется чертежом, где п риведена схема устройства магнитной записи.

Устройство содержит магнитную головку, состоящую иэ жесткого магнитопрово-...

„„Я2„„ 1814736 А3 тах, имеющих значительные случайные перемещения относительно записывающего устройства, например колесах железнодорожных вагонов. Целью изобретения является повышение надежности записи эа счет обеспечения магнитной записи на объектах, движущихся с множеством степеней свободы, для которых отсутствует возможность записи обычной неподвижной магнитной головкой, Сущность изобретения: на полюсах магнитной головки укреплены гибкие элементы в виде нитей, проволочек или лент, выполненные из магнитомягкого материала. 1 ил, да 1 и управляющей катушки 2. На полюсах магнитопровода укреплены гибкие элемен.ты 3 в виде нитей, проволочек или лент из магнитомягкого материала. Подвижный объект 4, на который наносится магнитная запись, может перемещаться в пределах некоторого интервала Л. Гибкие элементы 3 выполняют роль концентратора магнитного потока, подводя его на минимально допустимые расстояния к движущемуся объекту и не давая рассеиваться в пространстве. Фь

Деформация гибких элементов движущимся объектом, например колесом железнодо- (,ь) рожного состава, не приводит к раэруше- 0

we неподвижной магнитной головки и не влияет на ее записывающие свойства.

Таким оброком, устройство даа магнит- (аа ной записи позволяет производить запись на движущихся объектах, расстояние до которых меняется произвольным образом, за счет концентрации магнитного потока гибкими магнитомягкими элементами в области носителя магнитной записи. Использование гибких магнитомягких элементов привело к положиt

1814736 4

Составитель Л,Никитин

Техред М.Моргентал Корректор M.Àíäðóøåíêî

Редактор

Заказ 1845 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 тельному эффекту, выразившемуся в записи информации на подвижных объектах, имеющих много степеней свободы таких, как.колеса железнодорожного состава.

Формула изобретения

Устройство магнитной записи для транспортных средств, содержащее магнитную головку с упругими полюсными наконечниками из магнитомягкого материала, сопряженными с носителем магнитной записи, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности записи, упругие полюсные наконечники выполнены из гибких элементов в виде нитей, проволок или лент, концами укрепленных иа полюсах магнитной головки,
