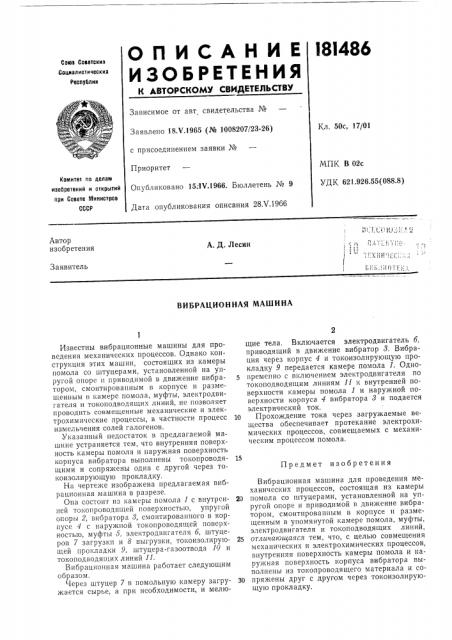

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

IS)486

Союз Соеетсиит

Социалистическими

Республин

Зависимое от авт свидетельства №

Кл. 50с, 17/01

Заявлено 18.Ч.1965 (№ 1008207/23-26) с присоединением заявки №

Приоритет

Опубликовано 15. 1Ч.1966. Бюллетень № 9

Дата опубликования описания 28.V.1966

МПК В 02с

УДК 621.926.55(088.8) Комитет по лелем изобретений и открытий при Спеете Министров

СССР

Автор изобретения

А. Д. Лесин

Заявитель

ВИБРАЦИОННАЯ МАШИНА щие тела. Включается электродвигатель б, приводящий в движение вибратор 8. Вибрация через корпус 4 и токоизолирующую прокладку 9 передается камере помола 1. Одно5 временно с включением электродвигателя по токоподводящим линиям 11 к внутренней поверхности камеры помола 1 и наружной поверхности корпуса 4 вибратора 8 и подается электрический ток.

lo Прохождение тока через загружаемые вещества обеспечивает протекание электрохимических процессов, совмещаемых с механическим процессом помола.

Вибрационная машина для проведения механических процессов, состоящая из камеры

20 помола со штуцерами, установленной на упругой опоре и приводимой в движение вибратором, смонтированным в корпусе и размещенным в упомянутой камере помола, муфты, электродвигателя и токоподводящих линий, 25 отличающаяся тем, что, с целью совмещения механических и электрохимических процессов, внутренняя поверхность камеры помола и наружная поверхность корпуса вибратора выполнены из токопроводящего материала и со30 пряжены друг с другом через токоизолирующую прокладку.

Известны вибрационные машины для проведения механических процессов. Однако конструкция этих машин, состоящих из камеры помола со штуцерами, установленной на упругой опоре и приводимой в движение вибратором, смонтированным в корпусе и размещенным в камере помола, муфты, электродвигателя и токоподводящих линий, не позволяет проводить совмещенные механические и электрохимические процессы, в частности процесс измельчения солей галогенов.

Указанный недостаток в предлагаемой машине устраняется тем, что внутренняя поверхность камеры помола и наружная поверхность корпуса вибратора выполнены токопроводящими и сопряжены одна с другой через токоизолирующую прокладку.

На чертеже изображена предлагаемая вибрационная машина в разрезе.

Она состоит из камеры помола 1 с внутренней токопроводящей поверхностью, упругой опоры 2, вибратора 8, смонтированного в корпусе 4 с наружной токопроводящей поверхностью, муфты 5, электродвигателя б, штуцеров 7 загрузки и 8 выгрузки, токоизолирующей прокладки 9, штуцера-газоотвода 10 и токоподводящих линий 11.

Вибрационная машина работает следующим образом.

Через штуцер 7 в помольную камеру загружается сырье, а при необходимости, и мелюПредмет изобретения

181486

Заказ !287718 Тираж 900 Формат бум. 60+90 /ц Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель В. В. Харакоз

Редактор Р. С. Чистова Техред Л. К. Ткаченко

Корректоры: Л. Е. Марисич и Е. Д. Курдюмова
