Реферат



Использование: относится к переработке композиционных материалов методом намотки и может быть использовано в различных отраслях народного хозяйства при формировании силового каркаса при повышении эффективности и надежности. Сущность изобретения: устройство включает тележку с силовым приводом, снабженную ротором обмоточного механизма с пропиточной камерой. Пропиточная камера заполнена клеевой композицией. Устройство содержит силовой каркас, Тележка снабжена ротором очистного устройства. На роторе обмоточного механизма установлены емкости с открытыми мягкими горловинами, которые контактируют с телом трубопровода перед силовым каркасом. Внутри открытий горловины выполнены обмазывающие щетки . 2 ил.

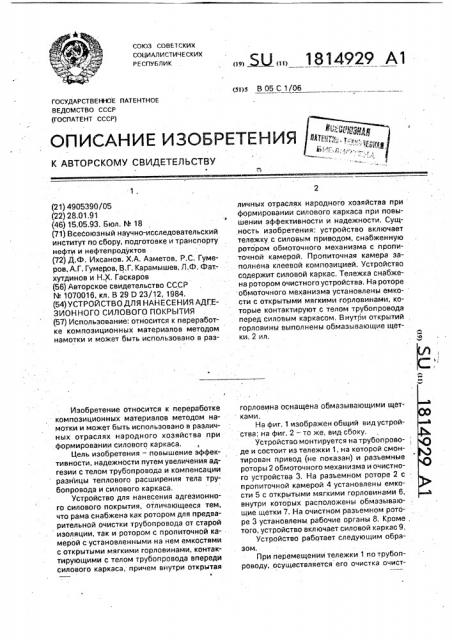

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)э В 05 С 1/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4905390/05 (22) 28.01,91 (46) 15.05.93. Бюл. М 18 (71) Всесоюзный научно-исследовательский институт по сбору, подготовке и транспорту нефти и нефтепродуктов (72) Д.Ф. Ихсанов. Х.А. Азметов, P.Ñ, Гумеров, А.Г. Гумеров, В.Г. Карамышев, Л.Ф, Фат; хутдинов и Н.Х, Гаскаров (56) Авторское свидетельство СССР

М 1070016, кл, В 29 D 23/12, 1984, (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ АДГЕЗИОННОГО СИЛОВОГО ПОКРЫТИЯ (57) Использование: относится к переработке композиционных материалов методом намотки и может быть использовано в разИзобретение относится к переработке композиционных материалов методом намотки и может быть использовано в различных отраслях народного хозяйства при формировании силового каркаса.

Цель изобретения — повышение эффективности, надежности путем увеличения адгезии с телом трубопровода и компенсации разницы теплового расширения тела трубопровода и силового каркаса, Устройство для нанесения адгезионного силового покрытия, отличающееся тем, что рама снабжена как ротором для предварительной очистки трубопровода от старой изоляции, так и ротором с пропиточной камерой с установленными на нем емкостями с открытыми мягкими горловинами, контактирующими с телом трубопровода впереди силового каркаса, причем внутри открытая б личных отраслях народного хозяйства при формировании силового каркаса при повышении эффективности и надежности. Сущность изобретения; устройство включает тележку с силовым приводом, снабженную ротором обмоточного механизма с пропиточной камерой, Пропиточная камера заполнена клеевой композицией. Устройство содержит силовой каркас, Тележка снабжена ротором очистного устройства. На роторе обмоточного механизма установлены емкости с открытыми мягкими горловинами, которые контактируют с телом трубопровода перед силовым каркасом. Внутри открытий горловины выполнены обмазывающие щетки. 2 ил. горловина оснащена обмазывающими щетками.

На фиг, 1 изображен общий вид устройства; на фиг. 2 — то же, вид сбоку.

Устройство монтируется на трубопрово-, де и состоит из тележки 1, на которой смонтирован привод (не показан) и разъемные роторы 2 обмоточного механизма и очистного устройства 3, На разъемном роторе 2 с пропиточной камерой 4 установлены емкости 5 с открытыми мягкими горловинами 6, внутри которых расположены обмазывающие щетки 7, На очистном разъемном роторе 3 установлены рабочие органы 8. Кроме, того, устройство включает силовой каркас 9, Устройство работает следующим образом.

При перемещении тележки 1 по трубопроводу, осуществляется его очистка очист1814929

* ными рабочими органами 8 {резцы или щетки) установленными на разъемном роторе Э очистного устройства. Вращением разъемного ротора 2 обмоточного механизма с пропиточной камерой 4 .достигается подача 5 высокоадгезионного материала из емкости

5 через мягкую горловину 6 на трубопровод и втирается щетками 7 в его поверхность.

На обработанную высокоадгезионным материалом поверхность трубопровода осу- 1О ществляют намотку силового каркаса 9, пропитанного в камере 4 быстросхватывающей клеевой композицией.

Использование изобретения . позволит повысить эффективность нанесения силово- 1б го покрытия за счет одновременной очистки поверхности трубопровода и нанесения антикоррозионного силового покрытия.

Формула изобретения

Устройство для нанесения адгезионного силового покрытия, включающее тележку с силовым приводом, снабженную ротором обмоточного механизма с пропиточной камерой для клеевой композиции, силовым каркасом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности и надежности устройства, тележка снабжена очистным устройством с ротором, а на роторе обмоточного механизма установлены емкости с flOKphITblMM мягкими горловинами, установленными с возможностью взаимодействия с телом трубопровода перед, силовым каркасом, причем открытая горловина изнутри оснащена обмаэывающими щетками.
