Реферат



Изобретение относится к обработке металлЪв резанием. Сущность изобретения: фреза содержит корпус, в котором с помощью цанговой втулки и обжимной втулки закреплены режущие пластины. Цанговая втулка установлена с возможностью перемещения вдоль корпуса и содержит резьбовой участок, на котором установлены основная и дополнительная стопорные гайки , Основная гайка содержит фиксатор, взаимодействующий с кольцевым пазом корпуса. Дополнительная гайка взаимодействует с обжимной втулкой. 2 ил.

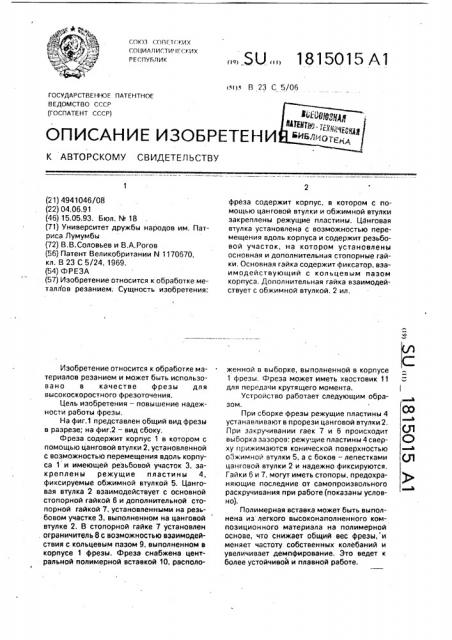

СОКД СОПГтСКИХ

СОЦИЛПИСТИ ГЕСКИХ

РЕ СПУВЛИК

<с ) В 23 С 5/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

i

С

Ql (21) 4941046/08 (22) 04.06,91 (46) 15.05.93. Бюл. М 18 (71) Университет дружбы народов им. Патриса Лумумбы (72) В,В,Соловьев и В.А.Рогов (56) Патент Великобритании N 1170670, кл. В 23 С 5/24, 1969. (54) Ф РЕЗА (57) Изобретение относится к обработке металлов резанием; Сущность изобретения:

Изобретение относится к обработке материалов резанием и может быть использовано в качестве фрезы для высокоскоростного фрезоточения.

Цель изобретения — повышение надежности работы фрезы, На фиг.1 представлен общий вид фрезы в разрезе; на фиг.2 — вид сбоку.

Фреза содержит корпус 1 в котором с помощью цанговой втулки 2, установленной с возможностью перемещения вдоль корпуса 1 и имеющей резьбовой участок 3, закреплены режущие пластины 4, фиксируемые обжимной втулкой 5, Цанговая втулка 2 взаимодействует с основной стопорной гайкой 6 и дополнительной стопорной гайкой 7, установленными на резьбовом участке 3, выполненном на цанговой втулке 2. В стопорной гайке 7 установлен . ограничитель 8 с возможностью взаимодействия с кольцевым пазом 9, выполненном в корпусе 1 фрезы. Фреза снабжена центральной полимерной вставкой 10, располоI

„„Ьи „„1В15О15 А1 фреза содержит корпус. в котором с помощью цанговой втулки и обжимной втулки закреплены режущие пластины. Цанговая втулка установлена с возможностью перемещения вдоль корпуса и содержит резьбовой участок, на котором установлены основная и дополнительная стопорные гайки, Основная гайка содержит фиксатор, взаимодействующий с кольцевым пазом корпуса. Дополнительная гайка взаимодействует с обжимной втулкой. 2 ил. женной в выборке, выполненной в корпусе

1 фрезы. Фреза может иметь хвостовик 11 для передачи крутящего момента.

Устройство работает следующим образом.

При сборке фрезы режущие пластины 4 устанавливают в прорези цанговой втулки 2.

При закручивании гаек 7 и 6 происходит выборка зазоров: режу цие пластины 4 сверху прижимаются конической поверхностью обжимной втулки 5, а с боков — лепестками цанговой втулки 2 и надежно фиксируются.

Гайки 6 и 7, могут иметь стопоры, предохраняющие последние от самопроизвольного раскручивания при работе (показаны условно).

Полимерная вставка может быть выполнена из легкого высоконаполненного композиционного материала на полимерной основе, что снижает общий вес фрезы, и меняет частоту собственных колебаний и увеличивает демпфирование. Это ведет к более устойчивой и плавной работе.

1815015

Формула изобретения

Фреза, содержащая корпус, в котором с помощью цанговой втулки, установленной с

6 5 f0 7 8 9 у

Фиг. I

Фиг. 2

Составитель В. Рогов

Техред М,Моргентал Корректор Л,Ливринц

Редактор

Заказ 1605 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушскэя нэб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Механизм фиксации обеспечивает надежность крепления пластин, поскольку на них наложено двойное фрикционное замыкание обжимной втулкой 5 и цанговой втулкой 2. В процессе резания исключена возможность какого-либо перемещения режущих пластин 4. В зависимости от вида фрезы возможны различные углы ориентации режущих пластин 4 и выполнение контактирующих с последними поверхностей (рифления, насечка и т.д.). возможностью перемещения вдоль корпуса и взаимодействующей со стопорной гайкой, и обжимной втулки закреплены режущие пластины, отличающаяся тем, что, с

5 целью повышения надежности в работе. фреза снабжена дополнительной стопорной

° гайкой, установленной на резьбовом участке, выполненном на цанговой втулке с возможностью взаимодействия с обжимной

10 втулкой, и ограничителем, установленным в основной стопорной гайке с возможностью взаимодействия с кольцевым пазом, выполненным в корпусе фрезы, при этом основная стопорная гайка установлена на упомяну15 том резьбовом участке цанговой втулки.
