Реферат

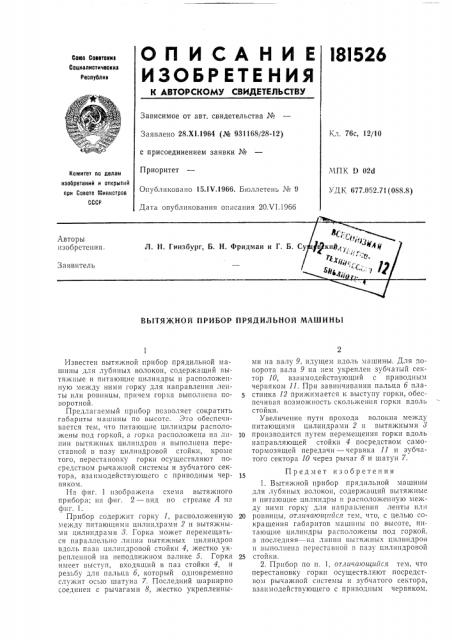

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

I8I526

Союз Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено 28,Х1.1964 (№ 931168/28-12) с присоединением заявки №

Приоритет

Опубликоьано 15.IV,1966. Бюллетень № 9

Дата опубликования описания 20.VI.196á

Ь;л. 76с, 12/10

МПК 9 02d ДК 677.052.71(088,8) Комитет лс дела»1 изссретемий и открытий ори Совете Министров

СССР

ВЫТЯЖНОЙ ПРИБОР ПРЯДИЛЬНОЙ МАШИНЫ

Известен вытяжной прибор прядильной машины для лубяных волокон, содержащий вытяжные и питающие цилиндры и расположенную между ними горку для направления ленты или ровпицы, причем горка выполнена поворотной.

Предлагаемый прибор позволяет сократить габариты машины по высоте. Это обеспечивается тем, что питающие цилиндры расположены под ГОркОЙ, а горка pncIIoëoæníÿ на 111 пии ьытяжных цилиндров и выполнена переставной в пазу цилиндровой стойки, кроме того, перестановку горки осуществляют посредством рычажной системы и зубчатого сектора, взаимодействующего с приводным червяком.

На фиг. 1 изображена схема вытяжного прибора; на фиг. 2 — впд по стрелке А а фиг. 1.

Прибор содержит горку 1, расположенную между питающими цилиндрами 2 и вытяжными цилиндрами 8. Горка может, перемещаться параллельно ли вытяжных цилиндров вдоль паза цилиндровой стойки 4, жестко укрепленной на неподвижном валике 5. Горка имеет выступ, входящий в паз стойки 4, и резьоу для пальца б, который одновременно служит осью шатуна 7. Последний шарнирно соединен с рычагами 8, жестко укрепленными на валу 9, идущем вдоль машины. Для повОрОта вала 9 на пем укреплен зубчатый сектор 10, взаимодействующий с приводным червяком 11. При завинчивании пальца б пластинка 12 прижимается к выступу горки, обеспечивая возможность скольжения горки вдоль стойки.

Увеличение пути прохода волокна между питающими цилиндрами 2 и вытяжными 8

10 производится путем перемещения горки вдоль направляющей стойки 4 посредством самотормозящей передачи — червяка ll и зубчатого сектора 10 через рычаг 8 и шатун 7.

Предмет изобретения

1. ВытяжнОЙ прибор прядильнОЙ машины для лубяных волокон, содержащий вытяжные и питающие цилиндры и расположенную между ними горку для направления ленты илп

20 ровницы, отличаюи„прся тем, что, с целью сокращения габаритов машины по высоте, пи. тающие цилиндры расположены под горкой, а последняя — на линии вытяжных цилиндров и выполнена переставной в пазу цил1шдровой

25 стойки.

2. Прибор по п. 1, отличающи11ся тем, что перестановку горки осуществляют посредством рычажной системы и зубчатого сектора, взаимодействующего с приводным червяком.

181526

/

Составитель В. Блинников

Редактор В. Ф. Чулкова Текред Л. К. Ткаченко

Корректоры: В. В. Крылова и О. Б. Тюрина

Заказ 1553/14 Тираж 650 Формат бум. 60+90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Ссрова, д. 4

Типография, пр. Сапунова, 2
