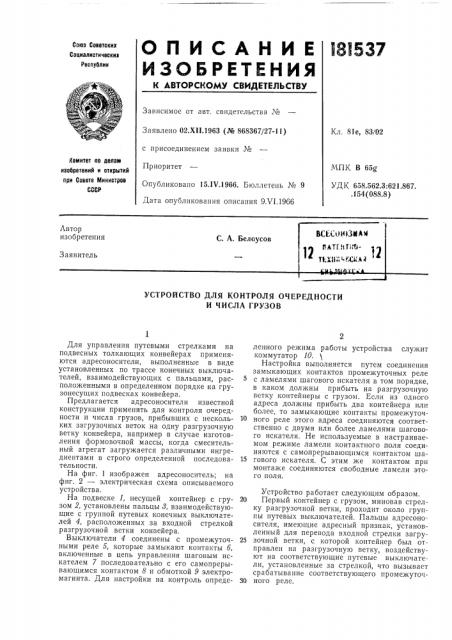

О П И С А Н И Е 18Б37

ИЗОБРЕТЕНИЯ

К ABTOPCNOMY CBHPETEJlbCTBY

Союз Советских

Социалистических респуолин

Зависимое от авт. свидетельства ¹

Кл. 81е, 83/02

Заявлено 02.XI I.1963 (№ 868367127-11) с присоединением заявки №

Приоритет

Опубликовано 15.1V.1966. Бюллетень № 9

Дата опубликования описания 9Х1.1966

Комитет по делам изооретений и открытий при Совете Министров

СССР

ЧПК В 65g

УДК 658.562.3:621.867. .154(088.8) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ОЧЕРЕДНОСТИ

И ЧИСЛА ГРУЗОВ

Для управления путевыми стрелками на подвесных толкающих конвейерах применяются адресоносители, выполненные в виде установленных по трассе конечных выключателей, взаимодействующих с пальцами, расположенными в определенном порядке на грузонесущих подвесках конвейера.

Предлагается адресоносители известной конструкции применять для контроля очередности и числа грузов, прибывших с нескольких загрузочных веток на одну разгрузочную ветку конвейера, например в случае изготовления формовочной массы, когда смесительный агрегат загружается различными ингредиентами в строго определенной последовательности.

На фиг. 1 изображен адресоноситель; на фиг. 2 — электрическая схема описываемого устройства.

На подвеске 1, несущей контейнер с грузом 2, установлены пальцы 8, взаимодействующие с группой путевых конечных выключателей 4, расположенных за входной стрелкой разгрузочной ветки конвейера.

Выключатели 4 соединены с промежуточными реле 5, которые замыкают контакты б, включенные в цепь управления шаговым искателем 7 последовательно с его самопрерывающимся контактом 8 и обмоткой 9 электромагнита. Для настройки на контроль определенного режима работы устройства служит коммутатор 10.

Настройка выполняется путем соединения замыкающих контактов промежуточных реле с ламелями шагового искателя в том порядке, в каком должны прибыть на разгрузочную ветку контейнеры с грузом. Если из одного адреса должны прибыть два контейнера пли более, то замыкающие контакты промежуточ10 ного реле этого адреса соединяются соответственно с двумя или более ламелями шагового искателя. Не используемые в настраиваемом режиме ламели контактного поля соединяются с самопрерывающпмся контактом ша15 гового искателя. С этим же контактом при монтаже соединяются свободные ламели этого поля.

Устройство работает следующим образом.

20 Первый контейнер с грузом, миновав стрелку разгрузочной ветки, проходит около группы путевых выключателей. Пальцы адресоносителя, имеющие адресный признак, установленный для перевода входной стрелки загру25 зочной ветки, с которой контейнер был отправлен на разгрузочную ветку, воздействуют на соответствующие путевые выключатели, установленные за стрелкой, что вызывает срабатывание соответствующего промежуточЗО ного реле.

181537 7

XLI1тll;! I(LI JJ Цу

Составитель 10. С. Пухов

Редактор Л. В. Калашникова Техред Л. К. Ткаченко Корректоры: М. П. Ромашова и С. Н. Соколова

Заказ 1543/16 Тираж 1400 Формат бум. 60+90 /з Объем 0,21 изд, л. Подписное

111й1ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Если замыкающий контакт этого реле соединен коммутатором с первой ламелью шагового искателя, т. е. если первым прибыл тот контейнер, который должен был прибыть, то срабатывает электромагнит шагового искателя, самопрерывающийся контакт размыкается, электромагнит отпускает якорь, и щетки шагового искателя переходят на вторые ламели.

Перейдя на вторую ламель, щетка контактного поля вновь подготовляет цепь для включения обмотки электромагнита, но уже через замыкающий контакт другого промежуточного реле. Таким образом, электромагнит шагового искателя срабатывает второй раз только в том случае, если вторым прибудет необходимый контейнер. Далее контролируется прибытие следующего контейнера и т. д.

Если очередность контейнеров и их число соответствуют заданным, то щетки шагового искателя достигают позиции, на которой включается режимный командный прибор, управляющий загрузкой смесительного агрегата.

После этого щетки шагового искателя зани5 мают исходное положение, ожидая прибытия следующей группы контейнеров, Если же нарушена очередность или прибыли не все контейнеры, то процесс загрузки смесительного агрегата не начинается.

Предмет изобретения

Применение адресоносителя, например, подвесного толкающего конвейера, взаимодействующего с конечными выключателями считы15 вающего устройства, установленными за входной стрелкой разгрузочной ветки конвейера, в качестве устройства для контроля очередности и числа грузов, поступивших с нескольких загрузочных веток на разгрузочную

20 ветку конвейера.
