Изобретение предназначено для сжигания газовых смесей, например гремучего газа, и может быть использовано в газосварочных аппаратах.

Цель изобретения — повышение эксплуатационной надежности.

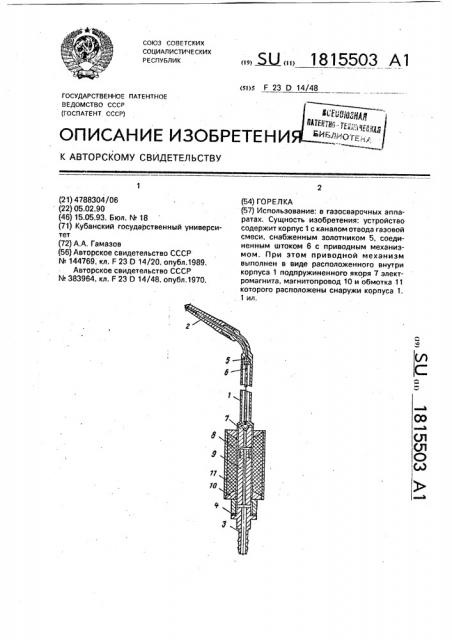

На чертеже показана горелка, разрез, Горелка состоит из корпуса 1 с каналом различного сечения и со сменным мундштуком 2, входным штуцером 3 с уплотнитель- 10 ной прокладкой 4. Внутри корпуса 1 размещен золотник 5, соединенный штоком

6 с якорем 7 электромагнита, который подпружинен пружиной 8, размещенной в sblрезв сердечника 9 электромагнита, закрепленного в резьбовой нарезке корпуса 1. Снаружи корпуса 1 размещен магнитопровод 10 с обмоткой 11 электромагнита.

При включении тока в обмотке 11 электромагнита якорь 7 сжимает пру>кину 8 и 20 притягивается к сердечнику 9. Движение якоря 7 через шток 6 передается золотнику

5 и канал в корпусе 1 горелки открывается.

Газовая смесь проходит по каналу корпуса

1. сменный мундштук 2 и поджигается. При выключении тока в обмотке 11 электромагнита якорь 7 со штоком 6 и золотником 5 под действием прухсины 8 приходит в движение и герметично закрывает канал в корпусе 1, после чего происходит гашение пламени, Фо р мул а изобретен ия

Горелка, содержащая корпус с каналом отвода газовой смеси, выполненным с переменным проходным сечением и снабженным коническим золотником, соединенным штоком с приводным механизмом, о т л ич а ю щ а я с я тем. что, с целью повышения эксплуатационной надежности, приводной механизм выполнен в виде расположенного внутри корпуса подпружиненного якоря электромагнита, обмотка и магнитопровод которого расположены снаружи корпуса,
