Реферат



Использование: в деаэрационной установке со средствами, обеспечивающими защиту воды от насыщения кислородом. Сущность изобретения заключается в том, что средство для защиты воды от насыщения кислородом выполнено в виде вытяжной трубы 4, соединенной своим нижним концом с высшей точкой газового объема 5 в геометрическом центре горизонтальной проекции бака, а верхним концом установленной относительно среднего уровня воды в баке-аккумуляторе не ниже 5 м. При этом труба 4 имеет слой тепловой изоляции. 1 з.п. ф-лы, 1 ил.

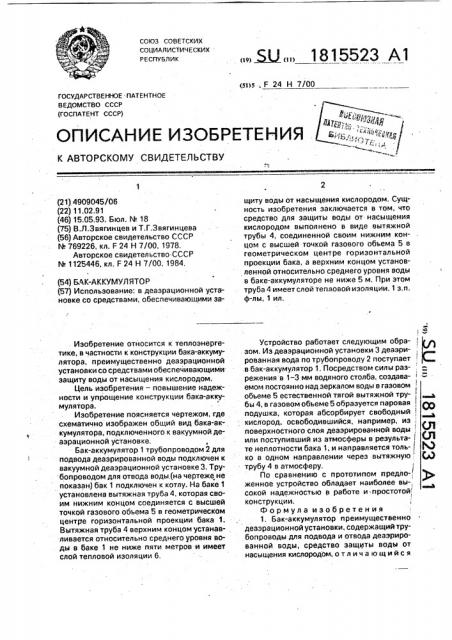

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю . F 24 Н 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4909045/06 (22) 11.02.91 (46) 15.05.93. Бюл. ЬЬ 18 (75) В.Л,Звягинцев и Т.Г.Звягинцева (56) Авторское свидетельство СССР

М 769226, кл. F 24 Н 7/00, 1978, Авторское свидетельство СССР

М 1125446, кл. F 24 Н 7/00, 1984, (54) БАК-АККУМУЛЯТОР (57) Использование: в деазрационной установке со средствами, обеспечивающими заИзобретение относится к теплоэнергетике, в частности к конструкции бака-аккумулятора, преимущественно деазрационной установки со средствами обеспечивающими защиту воды от насыщения кислородом.

Цель изобретения — повышение надежности и упрощение конструкции бака-аккумулятора.

Изобретение поясняется чертежам, где схематично изображен общий вид бака-аккумулятора, подключенного к вакуумной деаэрационной установке.

Бак-аккумулятор 1 трубопроводом 2 для подвода деаэрированной воды подключен к вакуумной деаэрационной установке 3. Трубопроводом для отвода воды (на чертеже не показан) бак 1 подключен к котлу. На баке 1 установлена вытяжная труба 4, которая своим нижним концом соединяется с высшей точкой газового объема 5 в геометрическом центре горизонтальной проекции бака 1.

Вытяжная труба 4 верхним концом устанавливается относительно среднего уровня воды в баке 1 не ниже пяти метров и имеет слой тепловой изоляции 6.

„„Я3„„1815523 Al щиту воды от насыщения кислородом. Сущность изобретения заключается в том, что средство для защиты воды от насыщения кислородом выполнено в виде вытяжной трубы 4, соединенной своим нижним концом с высшей точкой газового объема 5 в геометрическом центре горизонтальной проекции бака, а верхним концом установленной относительно среднего уровня воды в баке-аккумуляторе не ниже 5 м. При этом труба 4 имеет слой тепловой изоляции. 1 з.п. ф-лы, 1 ил.

I

Устройство работает следующим образом, Из деаэрационной установки 3 деаэрированная вода по трубопроводу 2 поступает в бак-аккумулятор 1, Посредством силы раз- . режения в 1-3 мм водяного столба, создава- -"

I емом постоянно над зеркалом воды в газовом обьеме 5 естественной тягой вытяжной трубы 4, в газовом объеме 5 образуется паровая р (, подушка, которая абсорбирует свободный . кислород, освободившийся, например, из, поверхностного слоя деаэрированной воды, или поступивший из атмосферы в результа- (Л те неплотности бака 1, и направляется толь- М ко в одном направлении через вытяжную (д) трубу 4 в атмосферу.

По сравнению с прототипом предло-; женное устройство обладает наиболее вы-, сокой надежностью в работе и простотой конструкции.

Формула изобретения

1. Бак-аккумулятор преимущественно деазрационной установки, содержащий трубопроводы для подвода и отвода деаэрированной воды, средство защиты воды от насыщения кислородом, отличающийся

1.815523

Составитель 8.Звягинцев

Техред М.Моргентал Корректор А Мотыль

Редактор

Заказ 1630 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 тем, что, с целью повышения надежности и упрощения конструкции, средство выполнено в виде установленной над баком-аккумулятором вытяжной трубы, соединенной с ним своим концом в геометрическом центре горизонтальной проекции бака, а верхним концом установленной относительно среднего уровня воды в баке-аккумуляторе не ниже 5 м.

2. Бак-аккумулятор по п.1, о т л и ч а юшийся тем, что вытяжная труба покрыта слоем тепловой изоляции.
