Реферат



Использование: в криогенных системах с насосами. Сущность изобретения: устройство содержит резьбовую втулкуГ размещенную на внешней поверхности сопла, и ее привод, сообщенный посредством блока управления с измерителем расхода. 1 ил.

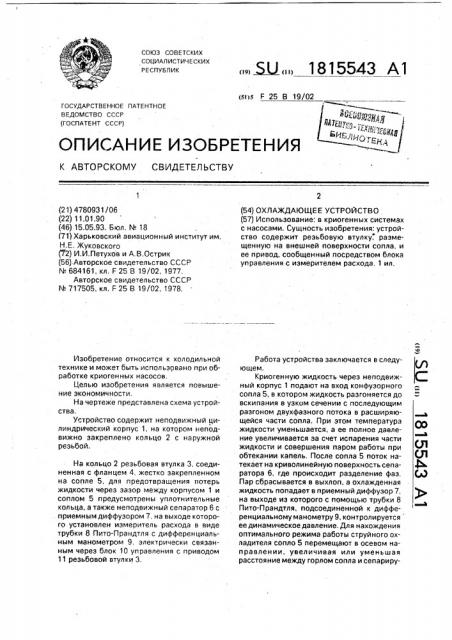

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я F 25 В 19/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В (21) 4780931/06 (22) 11.01.90 (46) 15.05.93. Бюл, ¹ 18 (71) Харьковский авиационный институт им.

H,E, Жуковского (72) И,И,Петухов и А.В.Острик (56) Авторское свидетельство СССР № 684161, кл, F 25 8 19/02, 1977.

Авторское свидетельство СССР

N 717505, кл. F 25 8 19/02, 1978.

Изобретение относится к холодильной технике и может быть использовано при обработке криогенных насосов, Целью изобретения является повышение экономичности, На чертеже представлена схема устройства, Устройство содержит неподвижный цилиндрический корпус 1, на котором неподвижно закреплено кольцо 2 с наружной резьбой.

На кольцо 2 резьбовая втулка 3, соединенная с фланцем 4, жестко закрепленном на сопле 5, для предотвращения потерь жидкости через зазор между корпусом 1 и соплом 5 предусмотрены уплотнительные кольца, а также неподвижный сепаратор 6 с приемным диффузором 7, на выходе которого установлен измеритель расхода в виде трубки 8 Пито-Прандтля с дифференциальным манометром 9, электрически связанным через блок 10 управления с приводом

11 резьбовой втулки 3.

„„5U „„1815543 А1 (54) ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО

{57) Использование; в криогенных системах с насосами. Сущность изобретения: устройство содержит реэьбовую втулку, размещенную на внешней поверхности сопла, и ее привод, сообщенный посредством блока управления с измерителем расхода. 1 ил.

Работа устройства заключается в следующем.

Криогенную жидкость через неподвижный корпус 1 подают на вход конфузорного сопла 5, в котором жидкость разгоняется до вскипания в узком сечении с последующим разгоном двухфазного потока в расширяющейся части сопла. При этом температура жидкости уменьшается, а ее полное давление увеличивается за счет испарения части жидкости и совершения паром работы при обтекании капель, После сопла 5 поток натекает на криволинейную поверхность сепаратора 6, где происходит разделение фаз.

Пар сбрасывается в выхлоп. а охлажденная жидкость попадает в приемный диффузор 7, на выходе из которого с помощью трубки 8

Пито-Прандтля, подсоединенной к дифференциальному манометру 9, контролируется ее динамическое давление, Для нахождения оптимального режима работы струйного охладителя сопло 5 перемещают в осевом направлении, увеличивая или уменьшая расстояние между горлом сопла и сепариру1815543

Составитель А. Федотов

Техред М.Моргентал Корректор М, Куль

Редактор В.Фельдман

Заказ 1631 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 ющей поверхностью. Режим, соответствующий максимуму динамического давления на выходе из приемного диффузора 7 является оптимальным при заданных начальных параметрах жидкости (давлении и температуре), Как указано выше, при изменении параметров жидкости на входе в сопло 5 расход жидкости через сечение приемного диффузора уменьшается, что ведет к уменьшению динамического давления на выходе иэ приемного диффузора. Указанное снижение динамического напора фиксируется трубкой 8 Пито-Прандтля с дифференциальным манометром 9. Сигнал с дифференциального манометра 9 поступает в блок управления 10, управляющий приводом 11 резьбовой втулки 3, которая, вращаясь (в ту и другую сторону), перемещает сопло 5 до нахождения максимума динамического давления на выходе из приемного диффуэора, Формула изобретения

Охлаждающее устройство, содержащее разгонное конфуэорно-диффузорное сопло и генератор с криволинейной поверхностью, обращенной к выходу сопла, о т л ич а ю щ е е с я тем, что, с целью повышения

10 экономичности, устройство дополнительно содержит резьбовую втулку, размещенную на внешней поверхности сопла, и ее привод для обеспечения перемещения сопла относительно сепаратора, на выходе из которого

15 дополнительно установлен измеритель расхода, связанный посредством блока управления с приводом,
