Реферат



Сущность изобретения: электрическая машина переменного тока с системой охлаждения воздух-воздух содержит ротор, вентилятор, корпус статора с кольцевым воздухоохладителем в виде трубок и ребрами жесткости, в которых закреплен сердечник статора с радиальными вентильными каналами и обмоткой, выводные концы которой проложены в кабельном канале стенки которого образованы двумя соседними ребрами жесткости корпуса статора. Стенки кабельного канала соединены между собой перегородками, расположенной ниже уровня внутреннего ряда трубок воздухоохладителя , а в стенках канала выполнены окна, расположенные ниже перегородки. 1 з.п. ф-лы, 2 ил.

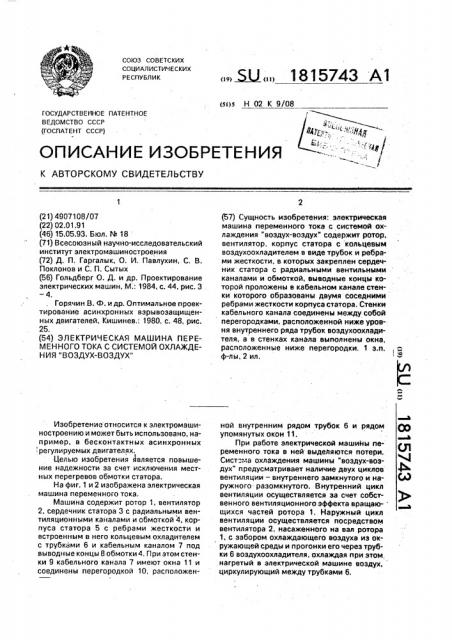

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 02 К 9/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССP) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4907108/07 (22) 02.01.91 (46) 15.05.93. Бюл. М 18 (71) Всесоюзный научно-исследовательский институт электромашиностроения (72) Д. П. Гаргалык, О. И. Павлухин, С, В.

Поклонов и С. П. Сытых (56) Гольдберг О. Д. и др. Проектирование электрических машин,.М;: 1984, с. 44, рис. 3 . — 4.

Горячин.В. Ф. и др. Оптимальное проектирование асинхронных взрывозащищенных двигателей, Кишинев.: 1980, с. 48, рис.

25. (54) ЭЛЕКТРИЧЕСКАЯ МАШИНА ПЕРЕМЕННОГО ТОКА С СИСТЕМОЙ ОХЛАЖДЕН И Я "ВОЗДУХ-ВОЗДУХ"

Изобретение относится к электромашиностроению и может быть использовано, например, в бесконтактных асинхронных регулируемых двигателях.

Целью изобретения является повышение надежности за счет исключения местных перегревов обмотки статора.

На фиг. 1 и 2 изображена электрическая машина переменного тока.

Машина содержит ротор 1, вентилятор

2, сердечник статора 3 с радиальными вентиляционными каналами и обмоткой 4, корпуса статора 5 с ребрами жесткости и встроенным в него кольцевым охладителем с трубками 6 и кабельным каналом 7 под выводные концы 8 обмотки 4. При этом стенки 9 кабельного канала 7 имеют окна 11 и соединены перегородкой 10, расположен.. Ы„, 1815743 А1 (57) Сущность изобретения: электрическая машина переменного тока с системой охлаждения "воздух-воздух" содержит ротор, вентилятор, корпус статора с кольцевым воздухоохладителем в виде трубок и ребрами жесткости, в которых закреплен сердечник статора с радиальными вентильными . каналами и обмоткой, выводные концы которой проложены в кабельном канале стенки которого образованы двумя соседними ребрами жесткости корпуса статора. Стенки кабельного канала соединены между собой перегородками. расположенной ниже уровня внутреннего ряда трубок воздухоохладителя, а в стенках канала выполнены окна, расположенные ниже перегородки, 1 з.п. ф-лы, 2 ил. (о ной внутренним рядом трубок 6 и рядом Qy упомянутых окон 11.

При работе электрической машины пе- у ременного тока в ней выделяются потери.

Сист".-;а охлаждения машины "воздух-воздух" предусматривает наличие двух циклов Фь вентиляции — внутреннего замкнутого и на- (h) ружного разомкнутого. Внутренний цикл вентиляции осуществляется за счет собственного вентиляционного эффекта вращаю- щихся частей ротора 1. Наружный цикл вентиляции осуществляется посредством вентилятора 2, насаженного на вал ротора

1, с забором охлаждающего воздуха из окружающей среды и прогонки его через трубки 6 воздухоохладителя, охлаждая при этом. нагретый в электрической машине воздух, циркулирующий между трубками 6.

1815743

Для исключения местного перегрева обмотки 4 в зоне кабельного канала 7 и застойных зон, стенки 9 кабельного канала 7 соединяются между собой перегородкой 10, расположенной между внутренним рядом трубок 6 и рядом окон 11 в стенках 9 кабельного канала 7. При этом воздух выходящий из радиальных вентиляционных каналов сердечника статора 3 в зоне кабельного канала 7 пропускается через окна 11 в стенках 10

9 кабельного канала 7 в зону расположения трубок 6 воздухоохладителя, где и охлаждается.

С целью уменьшения гидравлического сопротивления потоку воздуха через окйа

11 в стенках 9 кабельного канала 7 плоЩадь упомянутых окон должна соответствовать площади выхода воздуха из радиальных каналов сердечника статора 3 в зоне кабельного канала 7 между его стенками 9. 20

Предлагаемое изобретение намечено к применению в бесконтактном асинхронном регулируемом двигателе, находящемся в настоящее время на стадии изготовления, 25

Формула изобретения

1. Электрическая машина переменного тока с системой охлаждения воздух-воздух, содержащая ротор, вентилятор, корпус статора с кольцевым воздухоохладителем в ви- 30 де трубок и ребрами жесткости, в которых закреплен сердечник статора с радиальными вентиляционными каналами и обмоткой, выводные концы которой проложены в кабельном канале, стенки которого образованы двумя соседними ребрами жесткости корпуса стэтора, отл ича ющая с я тем, что, с целью повышения надежности, стенки кабельного канала имеют окна и соединены перегородкой, расположенной между внутренним рядом трубок воздухоохладителя и рядом упомянутых окон.

2, Электрическая машина по и. 1, о т л ич а ю щ а я с я тем, что площадь в каждой из стенок кабельного канала определяется из соотношения

>(— — ) b»n», л0 21

Z 2 где F — площадь проходного сечения окон;

0 — наружный диаметр сердечника статора;

Z — полное число пазов сердечника статора;

Z> — число пазов сердечника статора между стенками кабельного канала;

Ь» — ширина вентиляционного канала; и» вЂ” число вентиляционных каналов сердечника статора.

1815743

Составитель С.Поклонов

Техред M.Ìîðãåíòàë . Корректор А.Мотыль

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Заказ 1641 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
