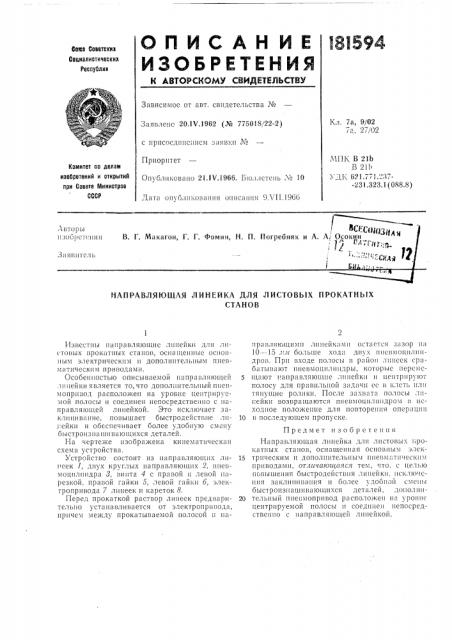

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!ов Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 9/02

72, 27/02

Заявлено 20.1V.1962 (№ 776018,/22-2) с 1iPI1coc 1III1cIIHciiI 3

Приоритет

МП1 В 21b

В 211

УЗ,Ь, 621.771.2:17-2З1.З2З.1(орла.Ь) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 21,1V.1966. Б!Ог!г!степь № 10,!1,5!та опублико1апия описяшгя 9Л11.1966

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА ДЛЯ ЛИСТОВЫХ ПРОКАТНЬ1Х

СТАНОВ

Известны направляющие линейки для листовых прокатных станов, оснащенные ос!ювIll.ii 1 электрическим и дополнительным пневмяти fee!i!I»I приводами.

Особенностью описываемой паправлпощей линейки является то, что дополнительный ппевмопривод расположен на уровне центрируемой полосы и соединен непосредственно с направляющей линейкой. Это исключает заклипивяние, повышает быстродействие лпJ .åéêè и обеспеч и вает более удобную смену быстроизнашивающихся деталеи.

На чер ie»

Устройство состоит из паправляющи; ли-! еек 1, двух круглых направляющих 2, ппевмоцилппдра 8, !!инта 4 с правой и левой и;1резкой, правой гайки 5, левой гайки б, электропривода 7 линеек и кареток 8.

Перед прокаткой раствор линеек предварительно устанавливается от электропривода, причеы меткду прокатываемой полосой и па!

1Ðß I3;I5IIGEIИМИ Л1!ИЕ1!К!1 Мп OCTBC1CH 31130Р И51

10 — 15 .1:л больше ходя двуx ппевмоци1)IIIдров. При входе полосы в район линеек срабатывают ппевмоцилиидры, которые персмс5 щяют направляющие линейки и центрируют полос для правилыlой Зад!1 !и ес в к, icTb и, и! тянущие ролики. После захватя полосы л11пейкп возвращаются пневмоци II»l poi! в исходное положение для повторения операции

10 13 последующем пропуске.

Предмет изобретения

Направляющая линейка для листовых 1рокатных станов, оснащенная основным элек15 трическим и дополнительным пневматическим приводами, отличающаяся тем, что, с целью повышения быстродействия линейки, иске!!о cIlil51 Заклинивания II Оол c \ дооиой с. IIM быстроизнашива!Ощихся деталей, допог1пи20 тельный ппеьмопривод расположен пя уровне цеитрируемой полосы и соединен непосредственно с направляющей линейкой.

181594

Составитель P. Ритмаи

Редактор Л. М. Струве Техред Г. E. Петровская

Корректоры: T. Н. Костикова н М. П. Ромашова

Заказ 1623/11 Тираж 725 Формат бум, 60+90 /ц Объем О,1 из,ч. л. Подписное
