Реферат

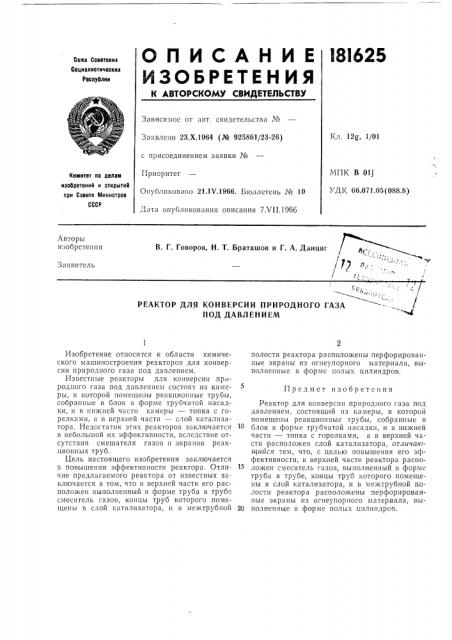

О П И С А Н И Е ISI625

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сове Ссватоииз

Социалистическиа

Республин

Зависимос от авт. свидетельства №

Кл, 12g, 1/01

Заявлено 23.Х.1964 (№ 925861/23-26) с присоединением заявки №

МПК В 0Ц

УДК 66.071.05(088.8) Приоритет

Опуб tHI QBclllo 21.IV,1966. Бюллетень № 10

Дата опубликования описания 7Х11.1966

Комите пс делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Г. Говоров, Н. T. Браташов и Г. А. Данциг

Заявитель лч, РЕАКТОР ДЛЯ КОНВЕРСИИ ПРИРОДНОГО ГАЗА

ПОД ДАВЛЕНИЕМ

Предмет изобретения

Изобретение относится к области химического машиностроения реакторов для конверсии природного газа под давлением.

Известные реакторы для конверсии,пр гродного газа под давлением состоят из камеры, в которой помещены реакционные трубы, собранные в блок в форме трубчатой насадки, и в нижней части камеры — топка с горелками, H в верхней части — слой катализатора. Недостаток этих реакторов заключается в небольшой их эффективности, вследствие отсутствия смешателя газов и экранов реакционных труб.

Цель настоящего изобретения заключается в повышении эффективности реактора. Отличие предлагаемого реактора от известных заключается в том, что в верхней части его расположен выполненный в форме труба в трубе смеситель газов, концы тпуб которого помещены в слой катализатора, и в межтрубной полости реактора расположены перфорированные экраны из огнеупорного ъгатериала, выполненные в форме полых цилиндров.

Реактор для конверсии природного газа под давлением, состоящий из камеры, в которой помещены реакционные трубы, собранные в блок в форме трубчатой насадки, и в нижней части — топка с горелками, а в верхней части расположен слой катализатора, от гичаюигийся тем, что, с целью повышения его эффективности, в верхней части реактора расположен смеситель газов, выполненный в форме труба в трубе, концы труб которого помещены в слой катализатора, и в межтрубной полости реактора расположены перфорированные экраны из огнеупорного материала, вы20 полненньге в форме полых цилиндров.
