„„Я2 „„1816323 АЗ (54) ТЕЛЕОБЪЕКТИВ (57) Использование: изобретение относится к области оптического приборостроения, более конкретно к объективам земных зрительных труб. Сущность изобретения: телеобъектив содержит два компонента.
Первый, положительный, состоит из двояковыпуклой линзы 1 и двояковогнутой склеенной линзы, включающей двояковогнутую линзу 2 и положительный мениск 3. На расстоянии б от первого компонента расположен второй, отрицательный компонент, состоящий из двояковогнутой линзы 4 и двояковыпуклой линзы 5. Показатели преломления линз 2 и 3 п2 > 1;65. Отношение
d/Lт.об. 0,7, 2 ил.
1816323
Изобретение относится к области оптического приборостроения, более конкретно к объективам земных зрительных труб.
Задачей изобретения является создание конструкции двухкомпонентного телеобъектива с величиной Кт < 0,66, у которого расстояние между компонентами многократно превышает заднее фокальный отрезок, что дает возможность на его основе конструировать оптимально складывающиеся зрительные трубы без дополнения оптической схемы телеобъектива коллективной линзой.
Сущность изобретения заключается в следующем.
Предлагаемый объектив содержит два компонента, первый из которых, положительный, состоит из двояковыпуклой и двухсклеенной двояковогнутой линз, а второй, отрицательный, из двояковогнутой и двояковыпуклой линз, причем, в отличии от прототипа, склеенная линза выполнена из двояковогнутой линзы и положительного мениска, показатель преломления этих линз nz > 1,65, а расстояние между первым и вторым компонентами объектива d и расстояние от первой поверхности объектива до задней фокальной плоскости LT.06. óäîâлетворяет условию d/Ь.об. 0,7.
Предложенная конструкция обеспечивает необходимые параметры телеобъектива. Отметим, что именно конструкция склеенной линзы обеспечивает хорошую коррекцию аберраций при данной оптической схеме, что подтверждается расчетными данными. При использовании объектива в земной зрительной трубе приближение второго, отрицательного компонента к пло. скости изображения дает возможность использовать положительную линзу этого компонента:как коллектив, В настоящее время изготовлен опытный образец телеобъектива, выполненный по предлагаемой. схеме с Г = 300 мм и Кт =
=0.65. На его базе изготовлен также опытный образец компактной, складывающейся зрительной трубы высокого качества.

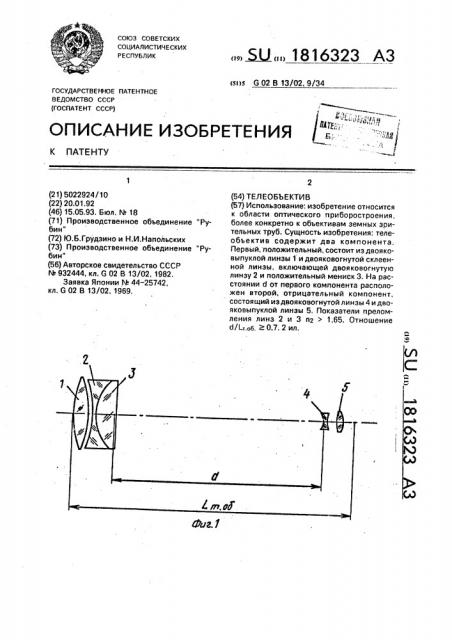

На фиг. 1 изображена оптическая схема телеобъектива; на фиг. 2 — аберрационные характеристики телеобъектива для Г =
-100 мм.
Телеобъектив содержит два компонента, Первый. положительный, состоит иэ двояковыпуклой линзы 1 .и двояковогнутой склеенной линзы, включающей двояковогнутую линзу 2 и положительный мениск 3, На расстоянии от первого компонента расположен второй, отрицательный компонент, состоящий из двояковогнутой линзы 4 и двояковыпуклой линзы 5. В качестве при10 мера конкретного выполнения представлены конструктивные параметры телеобъектива с фокусным расстоянием Г =
=100 мм.
Фокусное расстояние Г = 100 мм
15 Угол поля зрения 2W = 2"
Относительное отверстие 1:5,6
Задний фокальный отрезок Яг =2,94 мм
Длина телеобъектива Ь.oe. = 65,6 мм
Коэффициент телеобъектива Кт = 0,65
Отношение d/1.т. >6. = 0,73
Показатель преломления линзы 2 пог =
=1,6505
Предложенное построение схемы позволяет максимально уменьшить оптиче25 скую силу первого компонента телеобъектива, а это дает возможность исправить хроматические аберрации с применением оптических стекол, имеющих небольшую разность дисперсий и при под30 боре оптических материалов существенно повлиять на величину вторичного спектра в телеобъективе. Следует отметить, что прибли>кение второго компонента (линзы 4,5) к фокусу телеобъектива позволяет испольэовать положительную линзу 5 в качестве коллектива в земной зрительной трубе.
Формула изобретения
Телеобъектив, содержащий два компонента, первый иэ которых — положительный, 40 состоящий из двояковыпуклой и двухсклеенной двояковогнутой линз, а второй- отрицательный, выполненный из двояковогнутой и двояковыпуклой линз, о тл и ч а ю шийся тем, что двухсклеенная
45 линза выполнена из двояковогнутой линзы и положительного мениска. показатели преломления материалов этих линз больше
1,65, а расстояние между первым и вторым компонентами объектива б и расстояние от
50 первой поверхности объектива до заднего фокуса Ь.оь. удовлетворяет соотношению б/1-т.об. 0,7.
