Реферат



Устройство для диагностики относится к медицинской технике И содержит рамочные излучатели 1, 2, индикатор 4, измеритель 5 напряженности поля, генератор 7 высокой частоты и блок отображения, причем рамочные излучатели 1,2 включены согласно , расположены параллельно друг другу и соосно на расстоянии менее диаметра рамки и подключены к выходу генератора высокой частоты, также имеются датчик напряженности магнитного поля, механизм его перемещения в плоскости, параллельной одному из рамочных излучателей, и датчи положений датчика напряженности магнитного поля, оба датчика соединены с блоком отображения. 1 ил.

СОЮЗ СОВЕТСКИХ сОциАлистических

РЕСПУБЛИК (я)з А61 В5 05

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ

1 (21) 4845995/14 (22) 22.05.90 (46) 23.05.93. Еел. М.19 (75) А Н.Гусев и Ю.Р;Мединец фб)Заявка ФРГ М 3302215, кл, А 61 В 5/05, 1984. (54) УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ . (57) Устройство для диагностики относится к медицинской технике и содержит рамочные излучатели 1, 2, индикатор 4, измеритель 5.напряженности поля. генератор 7

09) 00 о высокой частоты и блок отображения, причем рамочные излучатели 1, 2 включены согласно, расположены параллельно друг другу и соосно на расстоянии менее диаметра рамки и подключены к выходу генератора высокой частоты, также имеются датчик напряженности магнитного поля, механизм его перемещения в плоскости, параллеЛь ной одному из рамочных излучателей, и дат .,чи положения датчика напряженности магнитного поля, оба датчика соединены с блоком отображения. 1 ил.

1816426

Составитель А. Дмитриева

Редактор С. Кулакова Техред M. Моргентал Корректор О. Густи

Заказ 1690 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к медицинской технике, в частности к технике диагностики, основанной на различном поглощении энергии телесными структурами (например — рентгенография, ЯМР-томография).

Для построения топограмм и томограмм с целью диагностики, очагов. внутри организма используется плоско-па раллельный поток энергии, что необходимо для сохранении масштаба изображения в разных сечениях. Если используется точечный источник, то расстояние до него выбирается достаточно большим. Суказанной целью используются также потоки тепловой или акустической энергии, но эффект от первого ограничивается поверхностью тела, а второй дает карту отражений, а не поглощения.

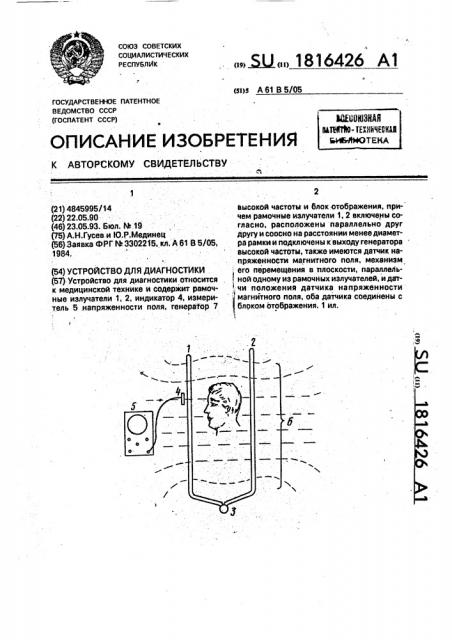

На чертеже представлена схема предлагаемого устройства.

Устройство содержит рамочные излучатели 1 и 2 магнитного поля, включенные согласно и расположенные параллельно друг другу и соосно на расстоянии менее диаметра рамки и подключенные к выходу генератора 3 высокой частоты, датчик 4 напряженности магнитного поля с механизмом его перемещения (не показан) в плоскости, параллельной одному из рамочных излучателей, и с датчиком (не показан) положения датчика 4 напряженности магнитного поля, причем оба датчика подключены к блоку 5 отображения, Цифрой 6 обозначены силовые линии магнитного поля.

Пациент или его исследуемая часть тела помещается между рамками. В блок 5 отображения входят измеритель напряженности магнитного поля, осциллограф, подключенные к соответствующим датчикам. С помощью перемещения датчика 4 напряженности магнитного поля осуществляется сканирование площади рамки, à развертка осциллографа соответствует закону сканирования, Пара параллельных одинаковых рамок на малом расстоянии создает магнитное поt ле, по форме близкое к цилиндрическому.

Наличие области тела с большим поглощением энергии ослабит напряженность поля вдоль силовых линий, пересекающих эту область, а скайирование даст на индикаторном устройстве некоторый рельеф, . соответствующий внутреннему устройству тела. При повороте пациента внутри устрой. ства или рамок относительно пациента и

10 соответствующей обработке данных можно получить объемное изображение или томограмму, Экспериментальная проверка устройства проведена на двух одинаковых рамках

15 диаметра 40.см из проводникаф10 мм, запитанных от генератора 40 МГц, 200 Вт; Между соосными рамками, отстоящими одна от другой на 20 см, помещен корпус человека.

В качестве датчика поля используется мини20 атюрный вольтметр, подключенный через° вч диод к рамке диаметром 2 см. Сканирование площади одной из рамок показаний вольтметра отчаются контуры печени (ослабление 2-3 g).

Формула изобретения

Устройство для диагностики, содержащее генератор высокой частоты и блок ото30 бражения, отл ич а ю ще ес я тем,что, с целью повышения точности диагностики путем измерения локального поглощения энергии магнитного поля тканями тела чело-. века, оно содержит два рамочных излучате35 ля магнитного поля, которые включены согласно, расположены параллельно друг другу и соосно на расстоянии менее диаметра рамки и подключены к выходу генератора высокой частоты. датчик напряженности

40 магнитного поля, механизм его перемеще-. ния в плоскости, параллельной одному из рамочных излучателей, с датчиком положения датчика напряженности магнитного поля, при этом датчики напряженности поля и

45 положения подключены к соответствующим. входам блока отображения.
