Реферат



Использование: оформление городских фонтанов. Сущность изобретения: вырезы на боковой поверхности ротора в пульсаторе-распределителе расположены в два яруса . 3 ил.

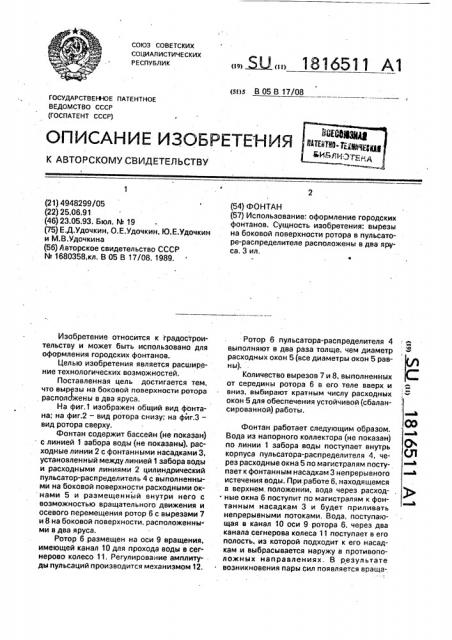

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 05 В 17/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I (21) 4948299/05 (22) 25,06.91 (46) 23.05.93. Бюл. М 19 (75) Е.Д.Удочкин, О.Е.Удочкин, IO.Е.Удочкин и М.В.Удочкина (56) Авторское свидетельство СССР

М 1680358,кл. В 05 В 17/08, 1989.

Изобретение относится к градостроительству и может быть использовано для оформления городских фонтанов.

Целью изобретения является расширение технологических возможностей.

Поставленная цель достигается тем, что вырезы на боковой поверхности ротора располсбкены в два яруса.

На фиг.I изображен общий вид фонтана; на фиг.2 — вид ротора снизу; на фйг.3— вид ротора сверху.

Фонтан содержит бассейн (не показан) с линией 1 забора воды (не показаны), расходные линии 2 с фонтанными насадками 3, установленный между линией 1 забора воды и расходными линиями 2 цилиндрический пульсатор-распределитель 4 с выполненными на боковой поверхности расходными ок нами 5 и размещенный внутри него с возможностью вращательного движения и осевого перемещения ротор 6 с вырезами 7 и 8 на боковой поверхности. расположенными в два яруса.

Ротор 6 размещен на оси 9 вращения, имеющей канал 10 для прохода воды в сегнерово колесо 11, Регулирование амплитуды пульсаций производится механизмом 12.,, И2„, 18 I651 I Al (54) ФОНТАН (57) Использование: оформление городских фонтанов. Сущность изобретения: вырезы на боковой поверхности ротора в пульсаторе-распределителе расположены в два яруса. 3 ил.

Ротор 6 пульсатора-распределителя 4 выполняют в два раза толще, чем диаметр расходных окон 5 (все диаметры окон 5 равны).

Количество вырезов 7 и 8, выполненных от середины ротора 6 в его теле вверх и вниз, выбирают кратным числу расходных окон 5 для обеспечения устойчивой (сбалансированной) работы.

Фонтан работает следующим образом.

Вода из напорного коллектора (не показан) по линии 1 забора воды поступает внутрь корпуса пульсатора-распределителя 4, через расходные окна 5 по магистралям поступает к фонтанным насадкам 3 непрерывного истечения воды. При работе 6, находящемся в верхнем положении, вода через расход-, ные окна 6 поступит по магистралям к фонтанным насадкам 3 и будет приливать непрерывными потоками, Вода, поступающая в канал 10 оси 9 ротора 6, через два канала сегнерова колеса 11 поступает в его полость,. из которой подходит к его насадкам и выбрасывается наружу в противоположных направлениях. В результате возникновения пары сил появляется враща1816511 ющий момент, который приводит во вращенйе ротора 6 пульсатора-распределителя 4.

Пульсаций нет. Фонтан работает по традиционной схеме, т.е. с непрерывным истечением струй воды с вращающейся

"верхушкой".

Расход воды максимальный.

С помощью механизма 12 перемещают ротор 6 в положение,при котором его боковыми поверхностями некоторые диаметрально противоположные расходные окна

5, а окна 5 также диаметрально противопо ложные и находящиеся против вырезов 7 или 8, открыты.

Вращающимся ротором 6 расходные окна 5 попеременно, попарно открываются и закрываются; чем создается пульсирующее истечение воды из насадок 3 с максимальной амплитудой, Пульсирующие потоки могут быть образованы вырезами 7 нижнего яруса поочередно по расходным окнам 5. В этом случае пульсатор-распределитель 4 имеет один коэффициент экономичности (КЭ), При повороте ротора 6 работают вырезы 8 боковой поверхности верхнего яруса, в этом случае коэффициент экономичности будет другой (КЗ2).

Например в нижнем ярусе ротора 6 выполнены два боковых выреза 7, в верхнем ярусе ротора 6 выполнено четыре боковых выреза 8, для устойчивой работы устройства минимальное число расходных окон 5 должно быть восемь.

В первом случае коэффциент экономичности КЗ1 8/2=-4, а при повороте ротора 6

КЗ 2=8/4=2.

1О В устройстве расширяется.возможность применения в зависимости от источника давления воды (водопровод, гидронасос) и требований к эстетике фонтана, Формула изобретения

Фонтан, содержащий бассейн с линией забора воды, расходные линии с фонтанными насадками, установленный между линией забора воды и расходными линиями

20 цилиндрический пульсатор-распределитель с выполненными на боковой поверхности расходными окнами и размещенный внутри него с возможностью вращательного дви-. жения и осевогО перемещения ротор с вырезами на боковой поверхности, о т л и ч аю шийся тем, что, с целью расширения технологических возможностей, вырезы на боковой поверхности ротора расположены в два яруса.

1816511 г.2
