Магнитная плита
Иллюстрации
Реферат
-(Использование: машиностроение, для закрепления ферромагнитных деталей при их обработке на металлорежущих станках, сборке, транспортировании. Сущность изобретения: плита содержит адаптерную плиту , основание 5 и установленные на нем немагнитную рамку 6 и подвижный магнит2 ный блок. Адаптерная плита состоит из полюсников 1 и немагнитных прокладок 2. Подвижный магнитный блок выполнен из магнитопровода 10, постоянных магнитов 7, полюсных наконечников 8, магнитопроводных вставок 11 и немагнитных прокладок 9. Ширина нижних торцов полюсников 1 равна ширине торцов полюсных наконечников 8 и магнитолроводных вставок 11. Для закрепления детали перемещают подвижный магнитный блок до совмещения торцов полюсников 1 с торцами полюсных наконечников 8 и магнитопроводных вставок 11, При этом магнитные потоки замыкаются через деталь 15 и закрепляют ее на поверхности плиты, 1 з.п. ф-лы, 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (si)s В 23 Q 3/15
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Ф ъ
3» Г
К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4913147/08 (22) 20,02.91 (46) 23.05;93, Бюл, М 19 (71) Научно-производственное объединение
"Спецтехоснастка" (72) В. Я. Шевченко и B. Н. Кушнир (56) Авторское свидетельство СССР
hL 1627358, кл. В 23 0 3/15, 1991. (54) МАГНИТНАЯ ПЛИТА (57) «Использование: машиностроение, для закрепления ферромагнитных деталей при их обработке на металлорежущих станках, сборке. транспортировании. Сущность изобретения: плита содержит адаптерную плиту, основание 5 и установленные на нем немагнитную рамку 6 и подвижный магнит)5U 1816633 А1
2 ный блок. Адаптерная плита состоит из полюсников 1 и немагнитных .прокладок 2.
Подвижный магнитный блок выполнен из магнитопровода 10. постоянных магнитов 7, полюсных наконечников 8, магнитопроводных вставок 11 и немагнитных прокладок 9.
Ширина нижних торцов полюсников 1 равна ширине торцов полюсных наконечников 8 и магнитопроводных вставок 11. Для за- крепления детали перемещают подвижный магнитный блок до совмещения торцов полюсников 1 с торцами полюсных наконечников 8 и магнитопроводных вставок 11, При этом магнитные потоки замыкаются через деталь 15 и закрепляют ее на поверхности плиты, 1 з.п. ф-лы, 2 ил.
1816633
Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей при их обработке на металлорежущих станках, сборке и транспортировании, Целью предлагаемого изобретения является упрощение конструкции и уменьшение потребляемой мощности на переключение.

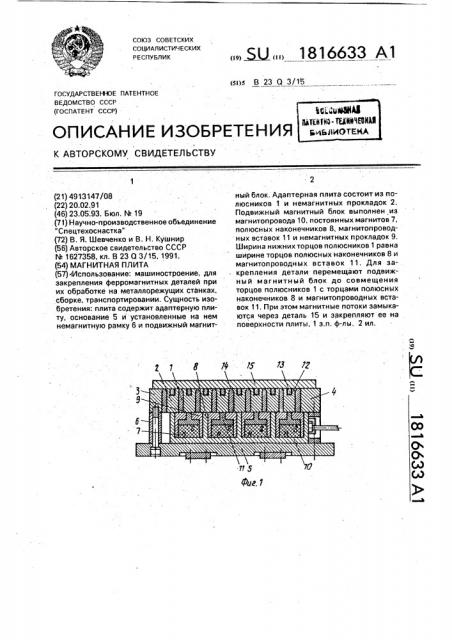

На фиг. 1 показана магнитная плита в отключенном состоянии; на фиг, 2 — то же, во включенном состоянии, Магнитная плита содержит адаптерную плиту, состоящую из полюсников 1 и немаг-. нитных прокладок 2, 3 и 4, основание 5 и установленный на нем подвижный магнитный блок, заключенный в установленную на основание5 немагнитную рамку6, состоящий из последовательно чередующихся магнитов 7 и полюсных наконечников 8. разделенных немагнитными прокладками 9, причем все 20 постоянные магниты 7 обращены к основанию 5 одноименными полюсами, а полюсные наконечники 8 закреплены на дополнительнам общем магнитопроводе10,установленном на подвижном магнитном блоке, который содержит также магнитопроводные вставки 11, каждая из которых выполнена в виде стержня с поперечиной, закрепленной своей серединой на нижнем торце стержня перпендикулярно ему, при этом поперечины закреплены на верхних полюсах магнитов 7 так, что их стержни обращены свободными торцами к адаптерной плите. В поперечном сечении ширина нижних торцов полюсников 1 адаптерной плиты равна ширине верхних торцов полюсных наконечников 8 и магнитопроводных вставок 11 подвижного магнитного блока, Ширина нижних торцов полюсников 1 адаптерной плиты превышает ширину их вер хних торцов, а со стороны верхних торцов ее немагнитных планок 2 выполнены. пазы, в которых закреплены немагнитным материалом 12 дополнительные изолированные полюсники 13.
Магнитная плита работает следующим образом.
В исходном (нерабочем состоянии) подвижный магнитный блок находится в крайнем правом положении. При этом его полюсные наконечники 8 и магнитопроводные вставки
11 верхними торцами контактируют с нижними торцами немагHNTHblx прокладок 2 адаптерной плиты. В результате магнитные потоки постоянных магнитов 7 подвижного магнитного блока не имеют выхода на рабочую поверхность 14 магнитной плиты, а установленная на ней деталь 15 не будет за,креплена, Причем на рабочей поверхности 14 остаточный магнетизм будет отсутствовать, 25
55 поскольку немагнитные вставки 2 адаптерной плиты являются мощным сопротивлением на пути прохождения магнитных потоков магнитов 7, Для закрепления установленной на рабочей поверхности 14 детали 15 производят включение магнитной плиты путем продольного перемещения подвижного магнитного блока в крайнее левое положение, Тогда его полюсные наконечники 8 и магнитопроводные вставки 11.верхними торцами будут контактировать с нижними торцами полюсников
1 адаптерной плиты. В результате магнитныепотоки Ф и Ô2 замкнутсячерезобщий магнитопровод 10, полюсные наконечники 8, полюсники 1, деталь 15, дополнительные полюсники 13, полюсник 1, магнитопроводную вставку 11 и магнит 7.
Таким образом, магнитные потоки Ф и Ф, замыкаясь на деталь 15, крепят ее к рабочей поверхности 14 магнитной плиты, Для раскрепления детали 15 производят отключение магнитной плиты путем продольного перемещения подвижного магнитного блока в крайнее правое положение. Тогда
его полюсные наконечники 8 и магнитопроводные вставки 11 верхними торцами будут контактировать с нижними торцами немагнитных прокладок 2 адаптерной плиты. В результате магнитные потоки постоянных магнитов 7 подвижного магнитного блока не будут иметь выхода на рабочую поверхность
14 магнитной плиты. Деталь 15 в этом случае раскрепится, После отключения магнитная плита готова к очередному циклу работы, Заявленное техническое решение позволяет создать различные типы магнитных устройств типа плит, патронов, захватов, при-, хватов и т.д., имеющих более простое конструк-. тивное исполнение при отсутствии остаточного магнетизма на рабочей поверхности и потребляющих меньшую мощность на переключение.
Кроме того, заявленное техническое решение имеет расширенные технологические возможности за счет повышения надежности закрепления деталей с широким диапазоном размеров, включая мелкие и тонкие, Формула изобретения
1. Магнитная плита, содержащая адаптерную плиту, состоящую из полюсников, разделенных немагнитными прокладками, основание и установленные на нем немагнитную рамку и подвижный магнитный блок, расположенный внутри рамки и состоящий из магнитопровода, постоянных магнитов, полюсных наконечников, магнитопроводных вставок и немагнитных прокладок, при этом полюсные наконечники и постоянные маг1816633
Составитель В,Шевченко
Техред М.Моргентал Корректор Е,Папп
Редактор
Заказ 1700 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 ниты установлены на магнитопроводе с чередованием относительно друг друга и отделены друг от друга немагнитными прокладками, причем постоянные магниты установлены на магнитопроводе одноименными полюсами, а магнитопроводные вставки установлены на торцах постоянных магнитов со стороны адаптерной плиты и выполнены в виде двух взаимно перпендикулярных планок, одна из которых закреплена в середине другой, о тл и ч а ю щ а я с я тем, что, с целью уменьшения потребляемой мощности, ширина торцов полюсников адаптерной плиты, контактирующих с подвижным магнитным блоком, равна ширине торцов полюсных наконечников и магнитопроводных вставок подвижного магнитного блока, контактирующих с адаптерной плитой, 5 2,Плита поп,1, отличающаяся тем, что, с целью повышения надежности закрепления деталей с широким диапазоном размеров, ширина рабочих торцов полюсников адаптерной плиты меньше их
10 противоположных торцов, при атом на рабочих торцах немагнитных планок адаптерной плиты выполнены пазы, в которых закреплены дополнительные изолированные полюсники.
