Магнитная плита
Иллюстрации
Реферат
Использование: в машиностроении, для закрепления ферромагнитных изделий при их обработке. Сущность изобретения: плита содержит магнитомягкое основание 1, сердечники 2- с катушками 3, магнитомягкие проставки 4, 5; адаптерную плиту. Сердечники выполнены в виде перемагничиваемых постоянных магнитов 2. Катушки 3 на любых двух соседних сердечниках установлены на различной высоте от основания, частично одна над другой. Одна группа мягнитомягких проставок установлена на сердечниках, расположенных на основании, и контактирует свободными торцами с одной частью полюсниковадаптерной плиты, А другая группа проставок установлена на основании и свободными торцами контактирует с одними из торцов остальных сердечников. При этом сердечники другими своими торцами контактируют с другой частью полюсников адаптерной плиты. Высота магнитомягкой проставки превышает высоту сердечника. В исходном состоянии магниты 2 не намагничены. Для закрепления детали на катушки 3 подают питание так, что магниты 2 намагничиваются разнополярно относительно друг друга. При этом магнитные потоки проходят через деталь и закрепляют ее на поверхности плиты . 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (л)л В 23 0 3/15
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
В ЕДОМ СТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
5 б, (21) 4931822/08 (22) 29,04.91 (46) 23.05.93. Бюл. ¹ 19 (71) Научно-производственное объединение
"Спецтехоснастка" (72) В, Н. Кушнир и B. Я. Шевченко (56) Авторское свидетельство СССР
¹ 475672, кл. В 23 Q 3/15, 1975. (54) МАГНИТНАЯ ПЛИТА (57) Использование: в машиностроении, для закрепления ферромагнитных изделий при их обработке. Сущность изобретения: плита содержит магнитомягкое основание 1, сердечники 2- с катушками 3, магнитомягкие проставки 4, 5; адаптерную плиту. Сердечники выполнены в виде перемагничиваемых постоянных магнитов 2. Катушки 3 на любых двух соседних сердечниках установлены на различной высоте от основания, частично
„„Я „„1816635 А1 одна над другой. Одна группа мягнитомягких проставок установлена на сердечниках, расположенных на основании, и контактирует свободными торцами с одной частью полюсников адаптерной плиты, А другая группа проставок установлена на основании и свободными торцами контактирует с одними из торцов остальных сердечников. При этом сердечники другими своими торцами контактируют с другой частью полюсников адаптерной плиты, Высота магнитомягкой проставки превышает высоту сердечника. B исходном состоянии магниты 2 не намагничены. Для, закрепления детали на катушки 3 подают питание так, что магниты 2 намагничиваются разнополярно относительно друг друга, При этом магнитные потоки проходят через, деталь и закрепляют ее на поверхности плиты. 2 ил.
1816635
Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей при их обработке, Целью изобретения является повышение безопасности в работе и надежности закрепления деталей.

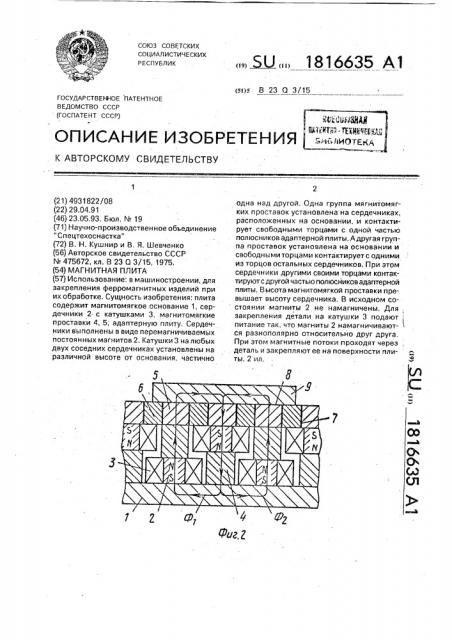

На фиг. I показана магнитная плита в отключенном состоянии; нэ фиг. 2 — то же, во включенном состоянии.
Магнитная плита содержит магнитомягкое основание 1, перемагничивамые постоянные магниты 2, снабженные катушками 3, магнитомягкие проставки 4 и адаптерную плиту, состоящую из полюсников 5, чередующихся с немагнитными прокладками 6. Полюсники 5 и прокладки 6 жестко соединены между собой немагнитным материалом 7, При этом одна группа магнитомягких проставок 4 установлена на магнитах 2, расположенных на основании 1, и контактирует свободными торцами с одной частью полюсников 5 адаптерной плиты, а другая группа проставок 4 установлена на основании 1 и свободными торцами контактирует с ответными торцами остальных магнитов 2, которые другими своими торцами контактируют с другой частью полюсников 5 адаптерной плиты. Причем высота магнитомягких проставок 4 превышает высоту магнитов 2, а катушки 3 на любых двух соседних магнитах
2 установлены на различной высоте от основания 1 частично одна над другой.
Магнитная плита работает следующим образом, В исходном (нерабочем) состоянии магниты 2 не намагничены. В результате установленная на рабочую поверхность 8 деталь
9 будет раскреплена.
Для закрепления установленной на рабочей поверхности 8 детали 9 производят включение магнитной плиты путем подачи на катушки 3 магнитов 2 импульсов постоянного тока, намагничивающих их так, чтобы соседние смещенные относительно друг друга по высоте магнитной плиты магниты 2 были разнополярны относительно друг друга. Тогда магнитные потоки Ф и Ф замк-. нутся через проставку 4, основание 1, магниты 2, полюсники 5, деталь 9, полюсник 5 и магнит 2. Таким образом магнитные потоки Ф и Фр, замыкаясь через деталь 9, крепят ее к рабочей поверхности 8 магнитной плиты, Для закрепления детали 9 производят отключение магнитной плиты путем подачи нэ катушки 3 магнитов 2 импульсов постоянного тока чередующейся полярности с постепенно убывающей амплитудой, после чего магниты 2 полностью размагничиваются. Затем раскрепленную деталь 9 снимают с рабочей поверхности 8 магнитной плиты, После отключения магнитная плита готова к очередному циклу работы.
Предлагаемая магнитная плита позволяет обеспечить надлежащую безопасность в работе и высокую надежность закрепления деталей.
Формула изобретения
Магнитная плита, содержащая магнитомягкое основание и сердечники с катушками, причем часть сердечников установлена на основании, а катушки на любых двух соседних сердечниках установлены на различной высоте от основания частично одна над другой, отличающаяся тем,что,с целью повышения безопасности в работе и надежности закрепления деталей, онэ снабжена магнитомягкими проставками и адаптерной плитой, состоящей из полюсников, чередующихся с немагнитными прокладками, а сердечники выполнены в виде перемагничиваемых постоянных магнитов, при этом одна группа магнитомягких проставок установлена на сердечниках, расположенных на основании, и контактирует свободными торцами с одной частью полюсников
4О адаптерной плиты, э другая группа проставок установлена на основании и свободными торцами контактирует с одними из торцов остальных сердечников, которые другими своими торцами контактируют с
45 другой частью полюсников адаптерной плиты, при этом высота магнитомягкой проставки превышает высоту сердечника.
181 бб35
Составитель И,Чап
Техред М.Моргентал
Корректор Е,Папп
Редактор
Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
Заказ 1700 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35. Раушская наб„4/5
