Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Использование: при производстве бетонных смесей, содержащих добавки, для изготовления конструкций для условий сухого жаркого климата. Сущность изобретения: бетонная смесь включает, мае. ч. цемент 320-330; песок кварцевый 555-570; щебень гранитный 1350-1360; добавка - продукт взаимодействия эпихлоргидрата 30-40 %-ного водного раствора аммиака и полиакриловой кислоты при соотношении 0,5 : 0,5 : 1,0 : (6,6-19,2) : воду 160-165. Водоудерживзющая способность - потеря влаги при температуре окружающей среды 40° С и относительной влажности 60 % в возрасте 12 ч составляет до 2 %, 2 табл.

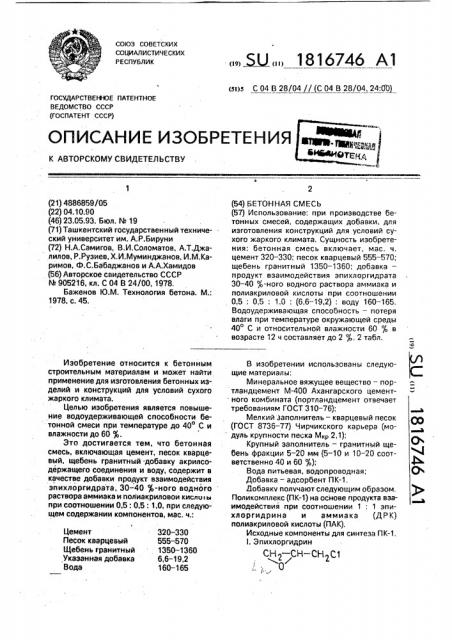

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

320-330

555 570

1350-1360

6,6 — 19,2

160-165

Цемент

Песок кварцевый

Щебень гранитный

Укаэанная добавка

Вода (21) 4886859/05 (22) 04.10.90 (46) 23.05.93. Бюл. % 19 (71) Ташкентский государственный технический университет им. А.P.Áèðóíè (72) Н.А.Самигов, В.И.Соломатов, А.Т.Джалилов, P.Руэиев, Х.И.Муминджанов, И.М.Каримов, Ф.С.Бабаджанов и А.А.Хамидов (56) Авторское свидетельство СССР

В 905216, кл. С 04 В 24/00, 1978, Баженов Ю.М, Технология бетона. M.:

1978, с. 45, Изобретение относится к бетонным строительным материалам и может найти применение для изготовления бетонных изделий и конструкций для условий сухого жаркого климата.

Целью изобретения является повышение водоудерживающей способности бетонной смеси при температуре до 40 С и влажности до 60 .

Это достигается тем, что бетонная смесь, включающая цемент, песок кварцевый, щебень гранитный добавку акрилсодержащего соединения и воду, содержит в качестве добавки продукт взаимодействия эпихлоргидрата, 30-40 $-ного водного раствора аммиака и полиакриловои кислы ы при соотношении 0,5: 0,5: 1,0, при следующем содержании компонентов, мас, ч.:

„„59„„1816746 А1 (ss)s С 04 В 28/04 // (С 04 В 28/04, 24:00) (54) БЕТОННАЯ СМЕСЬ (57) Использование: при производстве бетонных смесей, содержащих добавки, для изготовления конструкций для условий сухого жаркого климата. Сущность изобретения: бетонная смесь включает, мас. ч. цемент 320 — 330; песок кварцевый 555-570; щебень гранитный 1350 — 1360; добавка— и родукт взаимодействия зпихлоргидрата

30-40 j ного водного раствора аммиака и полиакриловой кислоты при соотношении

0,5: 0,5: 1,0: (6,6 — 19,2): воду 160 — 165.

Водоудерживающая способность — потеря влаги при температуре окружающей среды

40 С и относительной влажности 60 в возрасте 12 ч составляет до 2 7 ., 2 табл.

В изобретении использованы следующие материалы:

Минеральное вяжущее вещество — портландцемент М-400 Ахангарского цементного комбината (портландцемент отвечает требованиям ГОСТ 310 — 76):

Мелкий заполнитель — кварцевый песок (ГОСТ 8736 — 77) Чирчикского карьера (модуль крупности песка М<р 2,1);

Крупный заполнитель — гранитный щебень фракции 5 — 20 мм (5 — 10 и 10 — 20 соответственно 40 и 60 Д);

Вода питьевая, водопроводная;

Добавка — адсорбент ПК-1, Добавкч полччают следующим образом, Поликомплекс (ПК-1) на основе продукта взаимодействия при соотношении 1; 1 зпихлоргидрина и аммиака (ДРК) полиакриловой кислоты (ПАК).

Исходные компоненты для синтеза ПК-1.

l. Эпихлоргидрин

CH — СН вЂ” CH С1 2g 2

1816746

Показатель преломления пр 1,4350

Плотность dn 1,1807

Температура кипения Ткип - 389 К.

И. Аммиак водный NH40H (ГОСТ 3760-79).

И1, Продукт взаимодействия зпихлоргидрина и аммиака (ДРК) имеет сухой остаток 30-40 ; вязкость 0,2 — 0,8 дл/г; рН 5-8, а также следующую структурную формулу

СН -СН-О

CH — и

f Y. Полиакриловая кислота (flAK)

Сн — Сн

СОО

Сухой остаток 30 6 рН 3-4

Температура стеклования 106 С

Технология получения ПК-1. В коническую колбу, снабженную магнитной мешалкой, помещают flAK (1 моль) и добавляют мелкими каплями ДРК (1 моль). После тщательного перемешивания в течение 30 мин выпадает белый осадок. С помощью фильтра отделяют белый осадок от раствора и высушивают на открытом воздухе в течение

2-3 сут.

Высушенный поликомплекс измельчают в ступке. ПК-1 белый порошок без запаха имеет следующую структурную формулу

СН -СН-О

2! ОФ

СНГ НЗ сн -cooe

СН

Формула изобретения

20 .Бетонная смесь, включающая цемент, песок кварцевый, щебень гранитный. добавку акрилосодержащего соединения и воду, отл и ча ю ща я с я тем, что, с целью повышения водоудерживающей способно25 сти бетонной смеси при температуре до 40

С и влажности до 60 g, она содержит в качестве добавки продукт взаимодействия эпихлоргидрина 30 — 40 водного раствора аммиака и полиакриловой кислоты в соотно30 шении 0,5: 0,5: 1,0 при следующем содержании компонентов, мас. ч.:

Цемент

Песок кварцевый

Щебень гранитный

Указанная добавка

Вода

320-330

555-570

1350-1360

6,6 — 19,2

160-165.

Табл и ца1

Технология приготовления бетонной смеси следующая. После дозировки компонентов производят активацию цемента с адсорбентом, т. е. цемент и адсорбент пропускают через вибромельницу в течение

5 минут. Сначала перемешивают инертные материалы, затем добавляют цемент и еще перемешивают. Делают лунку и заливают водузатворения и перемешивают 5 мин. По"0 сле приготовления, бетонной смеси определяют ее физико-механические свойства.

Составы известной и предлагаемой смеси приведены в табл. 1.

При указанных соотношениях бетонная

15 смесь и бетон имеют свойства, указанные в табл. 2.

1816746

Таблица2

Составитель С. Воронина

Редактор А.Мельникова Техред М.Моргентал Корректор Н. Кешеля

Заказ 1706 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
