Реферат



Союз Советских

Социалистических

Республик

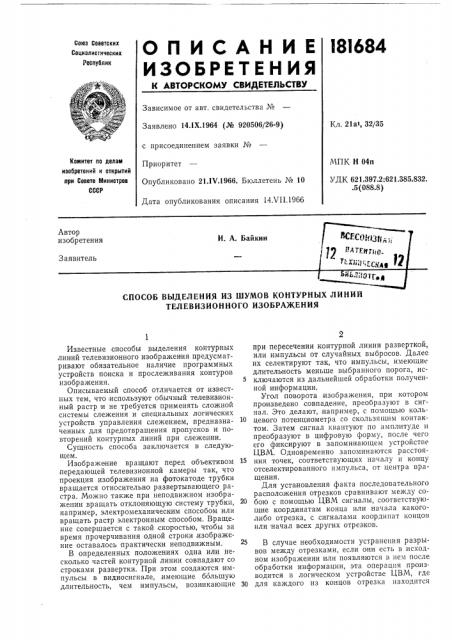

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 14.!Х.1964 (№ 920506/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.IV.1966, Бюллетень № 10

Дата опубликования описания 14ХП.1966

Кл. 21ат, 32/35

Номитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 04п

УДК 621.397.2:621.385.832. .5 (088.8) СПОСОБ ВЫДЕЛЕНИЯ ИЗ ШУМОВ КОНТУРНЫХ ЛИНИЙ

ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ

Известные способы выделения контурных линий телевизионного изображения предусматривают обязательное наличие программных устройств поиска и прослеживания контуров изображения.

Описываемый способ отличается от известных тем, что используют обычный телевизионный растр и не требуется применять сложной системы слежения и специальных логических устройств управления слежением, предназначенных для предотвращения пропусков и повторений контурных линий при слежении.

Сущность способа заключается в следующем.

Изображение вращают перед объективом передающей телевизионной камеры так, что проекция изображения на фотокатоде трубки вращается относительно развертывающего растра. Можно также при неподвижном изображении вращать отклоняющую систему трубки, например, электромеханическим способом или вращать растр электронным способом. Вращение совершается с такой скоростью, чтобы за время прочерчивания одной строки,изображение оставалось практически неподвижным.

В определенных положениях одна ил и несколько частей контурной линии совпадают со строками развертки. При этом создаются импульсы в видиосигнале,,имеющие ббльшую длительность, чем импульсы, возникающие при пересечении контурной линии разверткой, или импульсы от случайных выбросов. Далее их селектируют так, что импульсы, имеющие длительность меньше выбранного порога, исключаются из дальнейшей обработки полученной информации.

Угол поворота изображения, при котором произведено совпадение, преобразуют в сигнал. Это делают, например, с помощью коль10 цевого потенциометра со скользящим контактом. Затем сигнал квантуют по амплитуде и преобразуют в цифровую форму, после чего его фиксируют в запоминающем устройстве

ЦВМ. Одновременно запоминаются расстоя15 ния точек, соответствующих началу и концу отселектированного импульса, от центра вращения.

Для установления факта последовательного расположения отрезков сравнивают между собою с помощью ЦВМ сигналы, соответствующие координатам конца или начала какоголибо отрезка, с сигналами координат концов или начал всех других отрезков.

В случае необходимости устранения разрывов между отрезками, если они есть в исходном,изображении или появляются в нем после обработки информации, эта операция производится в логическом устройстве ЦВМ, где

30 для каждого из концов отрезка находится

181684

Предмет изобретения

Составитель Ю. Васильев

Редактор В. Сорокин Техред Л. К. Ткаченко Корректоры: Е. Д. Курдюмова и В. В. Крылова

Заказ 1633/3 Тираж 950 Формат бум, 60X90 /8 Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Сеэова, д. 4

Типография, пр. Сапунова, 2 наиболее близкий по координатам конец другого отрезка.

Способ выделения из шумов контурных линий телевизионного изображения путем кусоч4 ной аппроксимации, отличающийся тем, что, с целью упрощения процесса анализа контурных линий при наличии случайных выбросов и разрывов, осуществляют вращение изобра5 жения относительно растра и выделяют curv.àëû считывания, превышающие по длительности выбранный порог.
