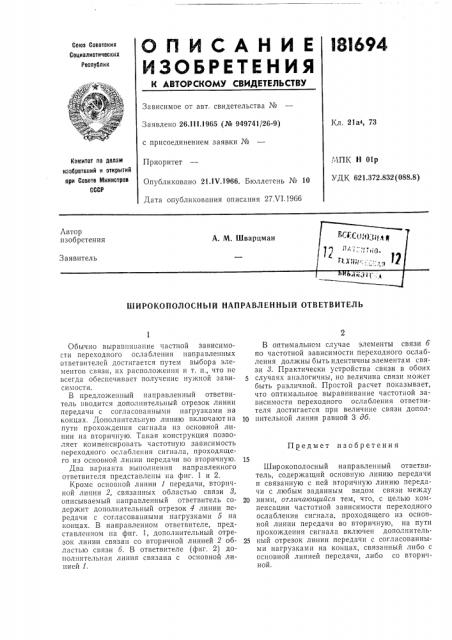

О П И С А Н И Е ISI694

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.111.1965 (№ 949741/26-9) с присоединением заявки №

Кл. 21а, 73

Комитет по делам изобретений и открытий при Совете Министров

СССР. 1ПК Н 01р

ЧДК 621 372 832(088 8) Приоритет

Опубликовано 21ЛЧ.1966. Бюллетень № 10

Дата опубликования описания 27Х1.19бб

1ИИРОКОПОЛОСНЫЙ НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ

Предмет изобретения

Обычно выравнивание частной зависимости переходного ослабления направленных ответвителей достигается путем выбора элементов связи, их расположения и т. п., что не всегда обеспечивает получение нужной зависимости.

В предложенный направленный ответвитель вводится дополнительный отрезок линии передачи с согласованными нагрузками на концах. Дополнительную линию включают на пути прохождения сигнала из основной линии на вторичную. Такая конструкция позволяет компенсировать частотную зависимость переходного ослабления сигнала, проходящего из основной линии передачи во вторичную.

Два варианта выполнения направленного ответвителя представлены на фиг. 1 и 2.

Кроме основной линии 1 передачи, вторичной линии 2, связанных областью связи 8, описываемый направленный ответвитель содержит дополнительный отрезок 4 линии передачи с согласованными нагрузками 5 на концах. В направленном ответвителе, представленном на фиг. 1, дополнительный отрезок линии связан со вторичной линией 2 ооластью связи о. В ответвителе (фиг, 2) дополнительная линия связана с основной линией 1.

В оптимальном случае элементы связи б по частотной зависимости переходного ослабления должны быть идентичны элементам связи 8. Практически устройства связи в обоих случаях аналогичны, но величина связи может быть различной. Простой расчет показывает, что оптимальное выравнивание частотной зависимости переходного ослабления ответвителя достигается при величине связи допол10 нительной линии равной 3 дб.

Широкополосный направленный ответвитель, содержащий основную линию передачи и связанную с ней вторичную линию передачи с любым заданным видом связи между

20 ними, отличающийся тем, что, с целью компенсации частотной зависимости переходного ослабления сигнала, проходящего из основной линии передачи во вторичную, на пути прохождения сигнала включен дополнитель25 ный отрезок линии передачи с согласованными нагрузками на концах, связанный либо с основной линией передачи, либо со вторичной.

181694

Фю. 1

Составитель А. Романов

Техред А. А. Камышникова Корректоры; О. Б. Тюрина и В. В. Крылова

Редактор Н. С. Коган

Типография, п р. Сапунова, 2

Заказ 1620/5 Тираж 1175 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
