Способ исследования материалов для трубопроводов на коррозионно-эрозионную стойкость

Способ исследования материалов для трубопроводов на коррозионно-эрозионную стойкость

Иллюстрации

Показать все

Реферат



Изобретение относится к исследованию коррозионной и эрозионной стойкости кон- .струкционных материалов, применяемых для изготовления трубопроводов, а именно .для .трубопроводов, транспортирующих агрессивные жидкости или газы, например, в химических производствах. Цель изобретения - приближение условий исследования к условиям эксплуатации стенок трубопровода и обеспечение возможности замены образцов без остановки трубопровода. Способ исследования материалов для трубопроводов на коррозионно-эрозионную стойкость заключается в том, что образцы при испытаниях расположены по касательной к внутренней поверхности трубопровода в тангенциальной прорези в его стенке, герметично закрытой патрубками с сальниками , причем образцы, предназначенные для замены испытуемого, служат его продолжением . 1 ил.

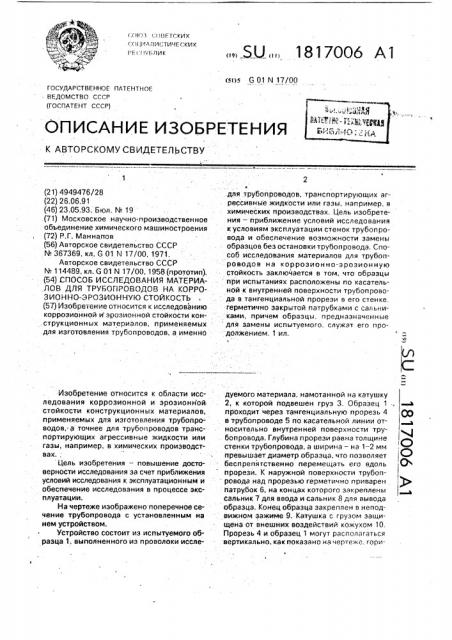

«; <<< 3 !.:< <<3FТСКИХ

С<31<ЧИАЛИ<;ТИЧЕСКИХ

Р Е < < IV(<1ИК

ГОСУДАРСТВЕННОЕ ПАТГНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4949476/28 (22) 26.06.91 (46) 23.05.93. Бюл, N. 19 . (71) Московское научно-производственное объединение химического машиностроения (72) Р.Г. Маннапов (56) Авторское свидетельство СССР

N 367369, кл. G 01 N 17/00, 1971.

Авторское свидетельство СССР

N 114489, кл. G 01 N 17/00, 1958 (прототип). (54) СПОСОБ ИССЛЕДОВАНИЯ МАТЕРИАЛОВ ДЛЯ ТРУБОПРОВОДОВ НА КОРРОЗИОННО-ЭРОЗИОННУЮ СТОЙКОСТЬ (57) Изобретение относится к исследованию коррозионной и эрозион ной стойкости кон,струкционных материалов, применяемых для изготовления трубопроводов. а именно

Изобретение относится к области исследования коррозионной и эроэионной стойкости конструкционных материалов, применяемых для изготовления трубопроводов, а точнее для трубопроводов транспортирующих агрессивные жидкости или газы, например, в химических производствах..

Цель изобретения — повышение достоверности исследования за счет приближения условий исследования к эксплуатационным и обеспечение исследования в процессе эксплуатации.

На чертеже изображено поперечное сечение трубопровода с установленным на нем устройством.

Устройство состоит из испытуемого образца 1, выполненного из проволоки исслеSU 1817006 А1 (я)з G 01 N 17/00 для трубопроводов, транспортирующих агрессивные жидкости или газы, например, в химических производствах. Цель изобретения — приближение условий исследования кусловиям эксплуатации стенок трубопровода и обеспечение возможности замены образцов без остановки трубопровода, Способ исследования материалов для трубопроводов на коррозионно-эрозионную стойкость заключается в том, что образцы йри испытаниях расположены по касательной к внутренней поверхности трубопровода в тангенциальной прорези в его стенке, герметично закрытой патрубками с сальниками, причем образцы, предназначенные для замены испытуемого, служат его продолжением, 1 ил.

1 дуемого материала, намотанной на катушку

2, к которой подвешен груз 3. Образец 1 . — а проходит через тангенциальную прорезь 4 Q) в трубопроводе 5 по касательной линии от- д носительно внутренней поверхности трубопровода, Глубина прорези равна толщине

l стенки трубопровода, а ширина — на 1-2 мм превышает диаметр образца, что позволяет Ф Ъ беспрепятственно перемещать его вдоль г прорези. К наружной поверхности трубопровода над прорезью герметично приварен йатрубок 6, на концах которого закреплены д сальник 7 для ввода и сальник 8 для вывода образца, Конец образца закреплен в неподвижном зажиме 9. Катушка с грузом защищена от внешних воздействий кожухом 10.

Прорезь 4 и образец 1 могут располагаться вертикально, как показано на чертеже, гори1817006

Составитель Р. Маннапов

Техред М.Моргентал

Корректор О. Густи .

Редактор Т, Шагова

Заказ 1719 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-изцательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 зонтально или под любым углом, необходимым для исследований, Способ реализуется следующим образом.

Испытуемый образец 1 после установки в трубопроводе 5 подвергается тем же коррозионным и эрозионным воздействиям, что и стенки трубопровода, По истечении определенного срока эксплуатации, заведомо недостаточного для разруш :ния образца

1, его вытягивают из патрубка 6 через сальник 8, предварительно освободив от действия груза 3 и зажима 9. При этом на место извлеченного образца устанавливается неповрежденный участок проволоки с катушки 2, кбнец которого закрепляют в зажиме 9, а к катушке подвешивают груз 3. Извлеченный образец отрезают от вновь установленного и подвергают необходимым исследованиям (измеряют, взвешивают, выполняют металлографический анализ и др,), Формула изобретения

Способ исследования материалов для трубопроводов на коррозионно-эрозионную стойкость, по которому стержневой образец из испытуемого материала закрепляют в сквозной проточке в стенке испытательной . камеры с коррозион ной средой, концы образца соединяют с активным и пассивным захватами соответственно, нагружают образец растягивающим усилием, выдерживают его заданное время и определяют параметр, по которому судят о стойкости материала, о т-. л и ч а ю щи и с я тем, что, с целью повышения достоверности за счет приближения условий

15 исследования к эксплуатационным и обеспечения исследования в процессе эксплуатации, в качестве испытательной камеры используют трубопровод, проточку выполняют в стенке трубопровода по касательной, а образец размещают в проточке таким образом, что он является продолжением внутренней поверхности трубопровода.
