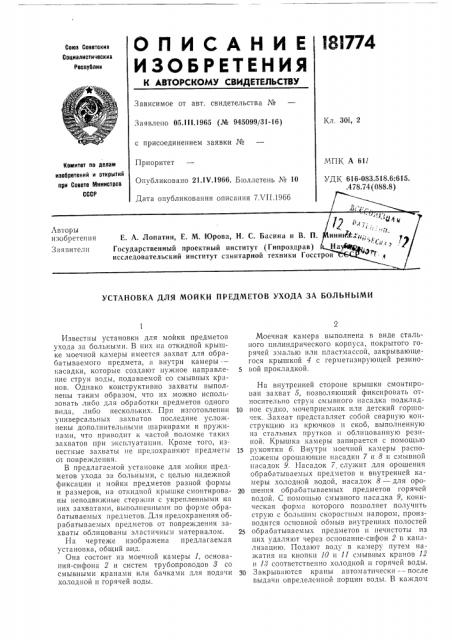

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Кл. 301, 2

Заявлено 05.111.1965 (№ 945099/31-16) с присоединением заявки №

Комитет по делам изооретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 21.!Ч,1966, Бюллетень № 10

Дата опубликования описания 7Ч11.1966

МПК А 61l

УДК 616-083.518.6:615. .478.74 (088.8) 12 р, ""ш4 v

": i;c

Е. А. Лопатин, Е. М. Юрова, H. С. Басина и В. П. иннина;;,.

Государственный проектный институт (Гипроздрав) На исследовательский институт санитарной техники Госстроя Фф7УАвторы изобретения

Заявители

УСТАНОВКА ДЛЯ МОЙКИ ПРЕДМЕТОВ УХОДА ЗА БОЛЬНЫМИ

Известны установки для моики предметов ухода за больными. В них на откидной крышке моечной камеры имеется захват для обрабатываемого предмета, и внутри камеры -— насадки, которые создают нужное направление струи воды, подаваемой со смывных кранов. Однако конструктивно захваты выполнены таким образом, что их можно использовать либо для обработки предметов одного вида, либо нескольких. При изготовлении универсальных захватов последние усло>кнены дополнительными шарнирами и пружинами, что приводит к частой поломке таких захватов при эксплуатации. Кроме того, известные захваты пе предохраняют предметы от повре>кдения.

В предлагаемой установке для мойки предметов ухода за больными, с целью надежной фиксации и мойки предметов разной формы и размеров, на откидной крышке смонтированы неподвижные стержни с укрепленными на иих захватами, выполненными по форме обрабатываемых предметов. Для предохранения обрабатываемых предметов от повреждения захваты облицованы эластичным материалом.

На чертеже изображена предлагаемая установка, общий вид.

Она состоит из моечной камеры l, основания-сифона 2 и систем трубопроводов 3 со смывными кранами или бачками для подачи холодной и горячей воды.

Моечная камера выполнена в виде стального цилиндрического корпуса, покрытого горячей эмалью или пластмассой, закрывающегося крышкой 4 с герметизирующей резино5 вой прокладкой.

На внутренней стороне крышки смонтирован захват 5, позволяющий фиксировать относительно струи смывного насадка подклад10 ное судно, мочеприемник нли детский горшочек. Захват представляет собой сварную конструкцию из крючков и скоб, выполненную из стальных прутков и облицованную резиной. Крышка камеры запирается с помощью т5 рукоятки б. Внутри моечной камеры расположены орошающие насадки 7 и 8 и смывной насадок 9. Насадок 7 служит для орошения обрабатываемых предметов н внутренней камеры холодной водой, насадок 8 — для оро20 шения обрабатываемых предметов горячей водой. С помощью смывного насадка 9, коническая форма которого позголяет получить струю с большим скоростным напором, производится основной обмыв внутренних полостей

25 обрабатываемых предметов и нечистоты из них удаляют черсз основание-сифон 2 в канализацию. Подают воду в камеру путем нажатия на кнопки 10 и 11 смывных кранов 12 и 18 соответственно холодной и горячей воды.

30 Закрываются краны автоматически — — после выдачи определенной порции воды. В каждом

181774

11 10

Составитель 3. И. Вальковская

Редактор Б. Шнейдерман Техред А. А. Камышникова Корректоры: М. П. Ромашова и Л. Е. Марисич

Заказ 1626. 1О Тираж 525 Формат бум. 60)(90 /з Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 кране имеется отверстие И, благодаря которому смывная труба сообщается с атмосферой. Это обеспечивает разрыв струи при понижении давления в водопроводной сети и исключает возможность засасывания нечистот из корпуса камеры в водопроводну1о сеть при понижении в ней давления ниже атмосферного.

В случае слабого напора в водопроводной сети смывной кран заменяется смывным бачком, который соединяется с ней труоопроводом. Отверстие конического насадка 9 позволяет в этом случае получить интенсивную емывную струю.

Обрабатываемый предмет помещают в захват о, крышку закрывают и запирают с помощью рукоятки б, нажимают на кнопку 10 крана 12 — при этом обрабатываемый предмет промывается холодной водой. Затем нажимают на кнопку 11 крана 18 — предмет обрабатывается горячей водой. Далее крышку камеры открывают. Обработанный предмет извлекают из захвата.

При монтаже установки с бачком воду пускают, нажимая на рычаг бачка.

Предмет изобретен и я

1. Установка для мойки предметов ухода за больными, содержащая моечную камеру с откидной крышкой и насадками для подачи воды, основание-сифон и трубопровод со

cìûâíûìH кранами или смывными бачками, отличающаяся тем, что, с целью фиксации и мойки предметов разной формы и размеров, на откидной крышке смонтированы неподвиж15 ные стержни с укрепленными на них захватами, выполненными по форме обрабатываемых предметов.

2. Установка по п. 1, отличающаяся те.;1, что, с целью предохранения обрабатываемых

20 предметов от повреждения, захваты облицованы эластичнь:м материалом.
