Смеситель-дражиратор семян

Смеситель-дражиратор семян

Иллюстрации

Показать все

Реферат



Использование: в оборудовании сельскохозяйственной , химической пищевой и других отраслях промышленности для нанесения покрытий на твердые частицы. Специальный смеситель - дражиратор содержит корпус, патрубки, валы и рабочий орган, выполненный в виде коаксиальных спиральных обечаек и диска, имеющего окна для пересыпания семян из спирали в спираль. Спиральные обечайки выполнены из полимерного материала, прикреплены к диску и имеют противоположные навивки с полуовальной формой. Нанесение покрытий осуществляется в .коаксиальных спиральных обечайках. Выгрузка из устройства происходит из центра обечайки. 2 ил.

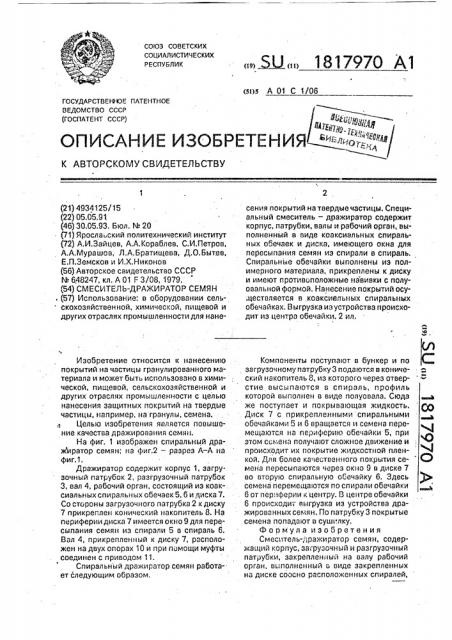

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (si)s А 01 С 1/06

ГОСУДАРСТВЕННОЕ llATEI-(ТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ье 1р ((фу(((ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4934125/15 (22) 05.05.9 1. (46) 30.05.93, Бюл. М 20 (71) Ярославский политехнический институт (72) А,И.Зайцев, А.А,Кораблев, С.И.Петров, А.А.Мурашов, Л.А.Братищева, Д.О.Бытев, Е.П.Земсков и И.Х.Никонов (56) Авторское свидетельство СССР

Ф 6»48247, кл. А 01 FЗ/08,,1979. (54) СМЕСИ(ТЕЛЬ-ДРАЖИРАТОР СЕМЯН . (57) Использование: в оборудовании сельскохозяйственной, химической; пищевой и других отраслях промышленности для нанеИзобретение относится к нанесению покрытий на частицы гранулированного материала и может быть использовано в химической, пищевой, сельскохозяйственной и других отраслях промышленности с целью нанесения защитных покрытий на твердые частицы, например, на гранулы, семена, Цель(о изобретения является повышение качества дражирования семян.

На фиг. 1 изображен спиральный дражиратор семян; на фиг.2 — разрез А-А на фиг.1.

Дражиратор содержит корпус 1, загрузочный патрубок 2, разгрузочный патрубок

3, вал 4, рабочий орган, состоящий из коаксиальных спиральных обечаек 5, 6 и диска 7.

Со стороны загрузочного патрубка 2 к диску

7 прикреплен конический накопитель 8, На периферии диска 7 имеется окно 9 для пересыпания семян из спирали 5 в спираль 6.

Вал 4, прикрепленный к диску 7, расположен на двух опорах 10 и при помощи муфты соединен с приводом 11.

Спиральный дражиратор семян работает следующим образом, сения покрытий на твердые частицы. Специальный смеситель — дражиратор содержит корпус, патрубки, валы и рабочий орган, выполненный в виде коаксиальных спиральных обечаек и диска, имеющего окна для пересыпания семян из спирали в спираль, Спиральнь(е обечайки выполнены из полимерного материала, прикреплены к диску и имеют противоположные навивки с полуовальной формой, Нанесение покрытий осу.цествляется в коаксиельных спиральных обечайках. Выгрузка из устройства происходит из центра обечайки. 2 ил, ь

»»

Компоненты поступают в бункер и по загрузочному патрубку 3 подаются в конический накопитель 8, из которого через отверстие высыпаются в спираль, профиль которой выполнен в виде полуовала. Сюда з же поступает и покрывающая жидкость. (y

Диск 7 с прикрепленными спиральными обечайками 5 и 6 вращается и семена перемещаются на периферию обечайки 5, при этом семена получа(от сложное движение и происходит их покрытие жидкостной плен- 4 кой. Для более качественного покрытия се- СР мена пересыпаются через окно 9 в диске 7 ео оторую спирепьну о ооечеику 6. Здесь »»ь семена перемещаются по спирали обечайки

6 от периферии к центру. В центре обечайки

6 происходит выгрузка из устройства дражированных семян. По патрубку 3 покрытые семена попадают в сушилку, Формула изобретения

Смеситель- (ражиратор семян, содержащий корпус, за; рузочный и разгрузочный патрубки, закреплен (ый на валу рабочий орган, выполненный ь виде закрепленных на диске соасно ра положенных спиралей, 1817970

Составитель З.Сидорова

Техред M.Ìoðlåíòàë . Корректор А.Мотыль

Редактор Е.Егорова

Заказ 1907 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 отличающийся тем, что, с целью повышения качества дражирования семян, спирали выполнены из полимерного материала, закреплены. на диске с противоположных сторон и имеют противоположные

4 навивки с полуовальной в сечении формой, при этом в зоне расположения концов спиралей в диске выполнено окно для пересыпания семян из одной спирали в другую.
