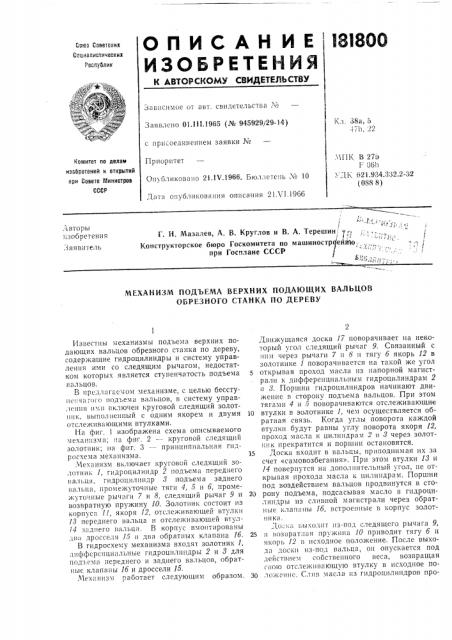

О П И С А Н И Е lalSOG

Со!оа Советских

Ссвиалистичгских

Ргсл) блик!

Кл. 68а, 5

471! 22

I !

ill1(В 27п

Г 06h

- (ДК 621.964.382.2-62 (088 8) Зависи\!ое От BBT. св!!детельства,"Й

Заявлено О1.11Е1965 (№ 945929/29-14) с присоединением заявки М

Каиитет оо делам

Приоритет

О!! бликовано 21.17.1966. Бюллетень ¹ 1Î иаооретенкй и открытий при Совете !т1инистров

СССР

Лата опубликования описания 21 VI.1966

I, L !

Г. Н. Мазалев, А, В. Круглов и В. А, Терешин ! ". *.:,:;, 1

Конструкторское бюро Госкомитета по машииостр! ейтт1о, при Госплане СССР / ,Бя:; увторы изобретения

Заявитель

МЕХАНИЗМ ПОДЪЕМА ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ

ОБРЕЗНОГО СТАНКА ПО ДЕРЕВУ

Известны еханизмы подъема верхних подающих вальцов обрезного станка по дереву, содержащие гидроцилиндры и систему управления ими со следящим рычагом, недостатком которых является ступенчатость подъема иальцов.

В предлыгаемоги механизме, с целью бессту-! е!: !агого подъема вальцов, в систему управленц!! llhi ll i3K !!Oчен кругoBOH следящий 30JIQTн«к, выполненный с одним якорем и двумя отслеживающими втулками.

На фиг, 1 изображена схема описываемого .,!ех!!н!!зх!а; !!а фиг. 2 — круговой следящий золотник; на фнг. 3 — принципиальная гидросхема механизма.

Механиз!! включает крутовой следящий золотник 1, гидроцилиндр 2 подъема переднего вальцы, гидроцилиндр 3 подъема заднего пальца, промежуточные тяги 4, 5 и б, промежуточные рычаги 7 и 8, следящий рычаг 9 и возвратную пружину 10. Золотник состоит из корпусы !1, якоря 12, отслеживающей втулки

13 переднего вальца и отслеживающей втул-!

4 заднего пыльцы. В корпус вмонтированы д!и! дросселя 15 и два обратных клапана 1б.

В гидросхему механизма входят золотник 1, :!ифферснциал! ные гидроцплппдры 2 и 8 для подьема переднего и заднего вальцов, обратные клапаны 1б и дроссели 15. .!!!ехынизм работает следующим образом.

Движущаяся доска 17 поворачивает на некоторый угол следящий рычаг 9. Связанный с ним через рычаги 7 и 8 и тягу б якорь 12 в золотнике 1 поворачивается на такой же угол открывая проход масла из напорной магистрали к дифференциальным гидроцилиндрам 2 и 8. Поршни гидроцилиндров начинают движение в сторону подъема вальцов. При этом тягами 4 и 5 поворачиваются отслеживающие

1о втулки в золотнике 1, чем осуществляется обратная связь. Когда углы поворота каждой втулки будут равны углу поворота якоря 12, проход масла к цилиндрам 2 и 8 через золотник прекратится и поршни остановятся.

15 Доска входит в вальцы, приподнимая их за счет «сах!овозбегания». При этом втулки 13 и !

4 повернутся на допол!гительный угол, не открывая прохода масла к ц!!г!индрав!. Поршни под воздействием вальцов продвинутся в сто20 рону подъема, подсасывая масло в гидроцилиндры из сливной магистрали через обратные клапаны 1б, встроенные в корпус золот-!

tHKH.

:I,о"кы !;ыхо:!ит из-под следящего рычага 9, 25 и возврат:!ыя пружина 10 приводит тягу б и якорь 12 в исходное положение. После выходы доски из-!то,д вальца, он опускается под действием собственного веса, возвращая с«ою отслеживающую втулку в исходное по30 ложение. Слив масла из гидроцилиндров про18180О исходIIT через дросселя г:), чем Ооеспечивается пла" íîå опускание вальцов.

Взаимосвязь напорного магистрального трубопровода с гидроцилиндрами через следящий круговой золотник осуществляется п1 5 соответствующим каня I 331 13 корпусе золотника, втулках и якоре.

В нейтральной позиции золотника якорь и отеле>кивающие втулки перекрывают проход масла. При повороте якоря отверстие во втул- 10 ке сообщается с каналом в якоре, что открыьает проход масла через золотник из напорной магистрали. При повороте втулок за счет обратной связи в ту же сторону на тот же угол проход масла через каналы втулок и 15 якоря прекращается. восстанавливается нейтралыгял позиция. Дальнеггпгий поворот втулок в ту же сторону (момент «самовозбегання» лоски) приводит к еще большему разобщению рабочих каналов якоря и втулок. По- 20 ворот якоря золотника в обр<1тную сторону (момент выхода доски из-под следящего phfчага) дает аналогичный результат.

Таким образом, золотник своими каналами сообщает напорную магистраль с гидроцн- 25 линдрами только во время входя доски под следящий рычаг 9, в результате чего Ilaльцы поднимаются и принимают доску.

К следящему круговому золотнику м;1сл ) подводится нз напорной магистрали. Из зо- 30 лотника (якорь повернут) масло поступает в обе полости дифференциальных пгдроцилнндров. Поскольку усилие 11а поршеllь в штоковой (передней) полост11 13 двя раза меьп ше, поршень движется в сторону штока и поднимает вальцы. Одновременно часть масла че.рез дроссели 15 идет на слив. Обратная связь поворачивает отслеживающие втулки на угол, равный углу поворота якоря, каналы перекрываются и проход масла прекращается. В результате поршни останавливаются, а вальцы подняты на ступень, заданную толщиной доски, B момент «самовозбегания» поршгги двигаюгся в сгорону штока, и недостаток масла пополняется за счет всасывания из сливной магистрали через ооратные клапаны 16.

После выхода доски нз-под переднего вальца, он опускается, перемещая своим весом поршень гидроцилиндра 2. При этом слив масла из гидроцилипдра происходит через соответствующий дроссель, что обеспечивает плавное опускание вальца. С задним вальцом произойдет то же самое.

Таким образом обеспечивается независимый бесступенчатый подъем и опускание вальцов.

Предмет изобретения

Механизм подъема верхних подающих вальцов обрезного станка по дереву, содержащий гидроцилиндры и систему управления ими со следящим рычагом, от гичагоигийся тем, что, с целью бесступенчатого подъема вальцов на заданную вьцоту, в систему управления вальцями включен круговой следящий золотник, выполненный с одним якорем и двумя отслеж н 13 1 ю и 1 и х1 и 13 T))) л к я м и.

Фиг. 3
