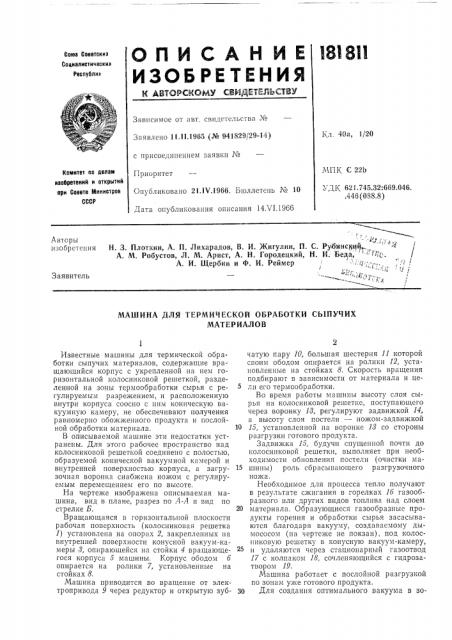

ОПИСАН ИЕ

ИЗОБ РЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическими

Республик

Зависимое от авт. свидетельства №

Кл. 40а, 1/20

Заявлено 11.11,1965 (№ 941829/29-14) с присоединением заявки №

МПК С 22b

Комитет па делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 21.17Л1966. Бюллетень ¹ 10

Дата опубликования описания 14Х1.19бб

УДК 621.745.32:669,046..446(088.8) Н. 3. Плоткин, А. П. Лихарадов, В. И. Жигулин, П. С. Рубинстситт

А. М. Робустов, Л. М. Арист, А. Н. Городецкий, Н. H. Üåäà, С„. /

А. И. Щербин и Ф. И. Реймер: :.4:. --,. "!

° (1

<р

) Л вторы изобретения

Заявитель

МАШИНА ДЛЯ ТЕРМИЧЕСКОЙ ОЬРАБОТКИ СЫПУЧИХ

МАТЕРИАЛОВ

Известные машины для термической обработки сыпучих материалов, содержащие вращающийся корпус с укрепленной на нем горизонтальной колосниковой решеткой, разделенной на зоны термообработки сырья с регулируемым разрежением, и расположенную внутри корпуса соосно с ним коническую вакуумную камеру, не обеспечивают получения равномерно обожженного продукта и послойной обработки материала, В описываемой машине эти недостатки устранены. Для этого рабочее пространство над колосниковой решеткой соединено с полостью, образуемой конической вакуумной камерой и внутренней поверхностью корпуса, а загрузочная воронка снабжена ножом с регулируемым перемещением его по высоте.

На чертеже изображена описываемая машина, вид в плане, разрез по А-А и вид по стрелке Б.

Вращающаяся в горизонтальной плоскости рабочая поверхность (колосниковая решетка

1) установлена на опорах 2, закрепленных на внутренней поверхности конусной вакуум-камеры 8, опирающейся на стойки 4 вращающегося корпуса 5 машины. Корпус ободом б опирается на ролики 7, установленные на стойках 8, Машина приводится во вращение от электропривода 9 через редуктор и открытую зубчатую пару 10, большая шестерня 11 которой своим ободом опирается на ролики 12, установленные на стойках 8. Скорость вращения подбирают в зависимости от материала и цели его термообработки.

Во время работы машины высоту слоя сырья на колосниковой решетке, поступающего через воронку 18, регулируют задвижкой 14, а высоту слоя постели — ножом-задвижкой

10 15, установленной на воронке 18 со стороны разгрузки готового продукта.

Задвижка 15, будучи спущенной почти до колосниковой решетки, выполняет при необходимости обновления постели (очистки ма15 шины) роль сбрасывающего разгрузочного

noma.

Необходимое для процесса тепло получают в результате сжигания в горелках lá газообразного или других видов топлива над слоем

20 материала. Образующиеся газообразные продукты горения и обработки сырья засасываются благодаря вакууму, создаваемому дымососом (на чертеже не покзан), под колосниковую решетку в конусную вакуум-камеру, и удаляются через стационарный газоотвод

17 с колпаком 18, сочленяющийся с гидрозатвором 19.

Машина работает с послойной разгрузкой по зонам уже готового продукта.

30 Для создания оптимального вакуума в зо181811 5 нах под ОораоатыВаемым слою! В заВисимоCTH OT его IIblCOTbf СЛужат дрОССе fbHblC Kpbllllкп 20, Вертикально цсремещающиеся устройствам, закренлс1!!!!>!х!1! II;- фла1ще нсподви>кного Koлпака 18. Онуск!!ниL крышек 20 g. llcfffшает сечение для Выхода отсасываемого газа и, следовательно, вакуум в этих зонах, а под»ятие дает противоположный эффект. 1 аждая зона охватывает часть площади колосниковой решетки и включает ряд секторов, разделенных опорами 2.

Вода в водяной затвор подается по трубкам 21, а по трубкам 22, вращающимся вместе с машиной, сливается в неподвижный желоб 28 и далее в канализацию.

Для ITос,тедовательного послойного сброса готового продукта служат механизированные или стационарные разгрузочные устройства

24 с охлаждением, размещенные в нескольких местах по окружности машины (IIB границах зон). В местах разгрузки горелки не устанавливаются. Устройствами 24 можно при необходимости перемешивать продукт обраоотки.

Готовь:и продукт сбр: сывается ь пространстВО ъ!ежду кон!Вческой Вакуум-кямерой! 8 Il корпусом 5, откуда независимо от места разгрузки попадает в общий сборный патрубок

25 и направляется по назначению. Туда же поступает просыпь из конусной вакуум-каме5 ры 8 через небольшой патрубок 26 с мигалкой.

Предм ет изобретения

10 Машина для термической обработки сыпучих материалов, имеющая вращающийся корпус с соосно расположенной внутри него конической вакуумной камерой и укрепленную на корпусе горизонтальную колосниковую ре15 щетку, разделенную на зоны термообработки сырья с регулируемым разрежением, отличаюи;аяся тем, что, с целью получения равномерно обожженного продукта и возможности послойной обработки материала, рабочее прост20 рапство над колосниковой решеткой соединено с полостью, образуемой конической вакуyiII!ofI камерой и внутренней поверхностью корпуса, а загрузочная воронка снабжена ножом с регулируемым перемещением его no

25 и ы соте.
