Способ вибрационной обработки

Способ вибрационной обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к виброабразивной обработке и может быть использовано в различных отраслях машиностроения для обработки деталей с внутренними полостями . Цель изобретения - повышение производительности и качества обработки. Способ заключается в загрузке обрабатываемых деталей в рабочий объем загруженного наполнителем вибрирующего контейнера предварительно надетыми на зачистной инструмент , выполненный в виде кольца из эластичного шнура с абразивным поверхностным слоем. Это позволяет интенсифицировать обработку внутренних полостей. 2 ил.

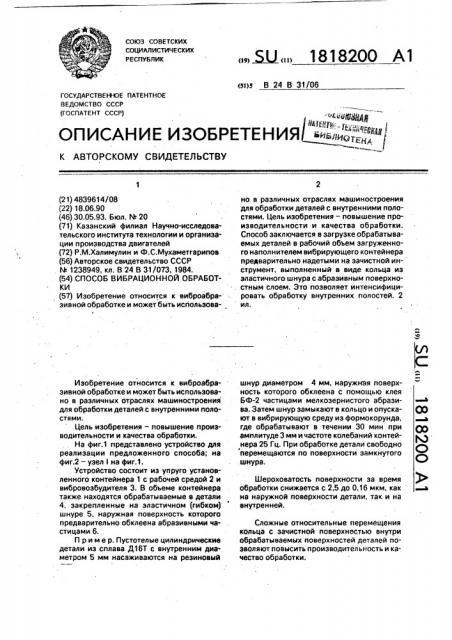

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 24 B 31/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ », „" „

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ шнур диаметром 4 мм, наружная поверхность которого обклеена с помощью клея

БФ-2 частицами мелкозернистого абразива. Затем шнур замыкают в кольцо и опускают в вибрирующую среду из формокорунда, где обрабатывают в течении 30 мин при амплитуде 3 мм и частоте колебаний контейнера 25 Гц. При обработке детали свободно перемещаются по поверхности замкнутого шнура.

Шероховатость поверхности за время обработки снижается с 2,5 до 0,16 мкм, как на наружной поверхности детали, так и на внутренней.

Сложные относительные перемещения кольца с зачистной поверхностью внутри обрабатываемых поверхностей деталей позволяют повысить производительность и качество обработки. (21) 4839614/08 (22) 18.06.90 (46) 30.05.93. Бюл. М 20 (71) Казанский филиал Научно-исследовательского института технологии и организации производства двигателей (72) P.Ì.Õàëèìóëèí и Ф.С.Мухаметгарипов (56) Авторское свидетельство СССР

hL 1238949, кл. В 24 В 31/073, 1984. (54) СПОСОБ ВИБРАЦИОННОЙ ОБРАБОТКИ (57) Изобретение относится к виброабраэивной обработке и может быть использоваИзобретение относится к виброабраэивной обработке и может быть использовано в различных отраслях машиностроения для обработки деталей с внутренними полостями;

Цель изобретения — повышение производительности и качества обработки.

На фиг.1 представлено устройство для реализации предложенного способа; на фиг.2 — узел! на фиг,1, Устройство состоит иэ упруго установленного контейнера 1 с рабочей средой 2 и вибровоэбудителя 3. В объеме контейнера также находятся обрабатываемые в детали

4, закрепленные на эластичном (гибком) шнуре 5, наружная поверхность которого предварительно обклеена абразивными частицами 6.

Пример. Пустотелые цилиндрические детали иэ сплава Д16Т с внутренним диаметром 5 мм насаживаются на резиновый,,!Ж„„1818200 А1 но в различных отраслях машиностроения для обработки деталей с внутренними полостями. Цель изобретения — повышение производительности и качества обработки.

Способ заключается в загрузке обрабатываемых деталей в рабочий объем загруженного наполнителем вибрирующего контейнера предварительно надетыми на зачистной инструмент, выполненный в виде кольца из эластичного шнура с абразивным поверхностным слоем, Это позволяет интенсифицировать обработку внутренних полостей. 2 ил.

1818200

ФОВ. 2

Составитель P. Халимулин

Редактор Л. Народная Техред М. Моргентал Корректор Н. Король

Заказ 1918 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Способ вибрационной обработки деталей со сквозными отверстиями, при котором наполнитель и зачистной инструмент размещают в полости контейнера, которомусообщают вибрационные колебания, при этом зачистной инструмент размещают в полостях отверстий деталей, отличающийся тем, что. с целью повышения производительности и качества обработки, в качестве зачистного инструмента берут эластичный

5 шнур с зачистной поверхностью, и после размещения в полостях отверстий деталей концы шнура соединяют,
