Раскладная космическая антенна

Раскладная космическая антенна

Иллюстрации

Показать все

Реферат



Изобретение относится к области космической техники. Цель изобретения - повышение надежности раскладывания при взаимном развороте длинномерных плоских панелей, деформированных под воздействием солнечного нагрева. - достигается тем, что в антенне, содержащей две протяженные панели 1,2, соединенные центральными и периферийными шарнирными узлами, привод раскладывания, фиксаторы 7, рычаги 14, 15 периферийного шарнирного узла установлены на осях 16, 17, размещенных на фланцах 12,13, закреп

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9у (I I) (я)5 В 64 G 1/22

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4885290/23 (22) 26.11.90 (46) 30.05.93. Бюл. ЛЬ 20 (71) Научно-исследовательский институт радиофизики им. акад. А.А.Расплетина и Московский авиационный институт им. Серго

Орджоникидзе (72) П.А.Туш нов, А,В.Самоцветов и И,Г.Стернин (56) Патент США М 3699581, кл. Н 01 Q 1/28, опублик. 1972.

Патент США М 4666107, кл. В 64 G 1/44, опуЦлик. 1987.

Патент Японии М 57-172900, кл. 8 64 G

1/44, опублик. 1982. À (54) РАСКЛАДНАЯ КОСМИЧЕСКАЯ АНТЕННА (57) Изобретение относится к области космической техники. Цель изобретения — повышение надежности раскладывания при взаимном развороте длинномерных плоских панелей, деформированных под воздействием солнечного нагрева, достигается тем, что в антенне, содержащей две протяженные панели 1, 2, соединенные центральными и периферийными шарнирными узлами, привод раскладывания, фиксаторы 7, рычаги 14, 15 периферийного шарнирного узла установлены на осях 16, 17, размещенных на фланцах 12, 13, закреп1818281

25

35 ленных на панелях 1, 2, и могут вращаться на них, сжимал возвратные пружины 24, установленные в стаканах 26, жестко закрепленных на фланцах 12, 13 рычагов 14, 15.

При раскладынэнии изогнутых панелей ан тенны через ось 18, закрепленную в плече рычага 15 и подшипнике 19, рычаг 15 поворачивается на оси 17, сжимал плечом 21 возвратную пружину 24, при этом шарнирная ось 18 с рычагами 14, 15 фланцем 12 смещается при взаимном движении панелей вдоль плоскости панели 2, уменьшая усилие, действующее на шарнирный узел

Изобретение относится к области космической техники, в частности к системам раскрытия панельных раскладных космических антенн.

Цель изобретения — повышение надежности раскладывания при взаимном развороте длинноме1>них плоских панелей, деформированных под воздействием солнечного нагрева, преимущественно при расположении привода и узла крепления антенны в плоскости ее центрального сечения.

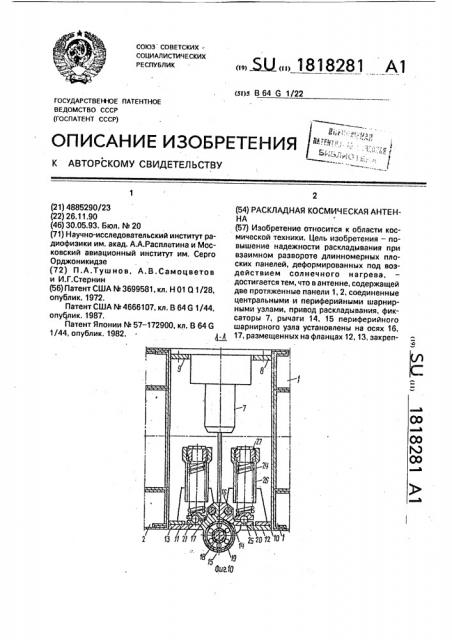

На фиг.1 изображена раскладная космическая антенна в рабочем (разложенном) положении; на фиг.2 — антенна в сложенном положениии (стрелками С обозначено направление теплового потока); на фиг.3- изогнутая под воздействием теплового потока антенна в начальной стадии раскрытия; на фиг,4 — схема конструкции периферийного шарнирного узла; на фиг.5 — узел i на фиг.3; на фиг.б — схема работы периферийного шарнирного узла в положении антенны, показанном на фиг.5; на фиг.7- схема шарнирного узла и положении раскрытия панелей на угол раскладывания около 90О; на фиг.8 — схема шарнирного узла в рабочем поло>кении панелей; на фиг.9- разрез Б — Б на фиг.2; на фиг.10 — разрез А-А на фиг.1.

Раскладная космическая антенна состоит иэ двух панелей 1, 2, соединенных центральными 3 и периферийными 4 шарнирными узлами. Центральная часть панели 1 закреплена на космическом обьекте с помощью переходной рамы 5. На центральной панели 1 ycòановлен привод раскладывания 6, В рабочем положении панели

1 и 2 соединяются фиксаторами 7. Шарнирные узлы 3, 4 и фиксаторы 7 крепятся на фланцах 8, 9, 10, 11 панелей 1, 2. К фланцам

10, 11 панелей 1, 2 жестко прикреплены фланцы 12, 13 рычагов 14, 15, Рычаги 14, 15 из-за смещения шарниров относительно геометрической оси разворота панелей.

После развертывания панелей на угол около 90, при выпрямлении панелей 1, 2 возвратная пружина 24, разжимаясь, устанавливает каждый рычаг в исходное положение, а при окончательном развороте панелей (на угол 180О) рычаги 14, 15 каждого периферийного шарнирного узла смыкаются стыковочными фланцами, обеспечивая при этом неподвижность шарнирного узла относительно панелей антенны. 10 ил, крепятся на осях 16, 17 и могут вращаться на них, а сами оси 16, 17 жестко соединены с фланцами 12, 13 рычагов 14, 15. Плечи рычагов 14, 15 соединены общей осью 18, причем плечо рычага 15 соединено с ней через подшипник 19. Вторые плечи 20, 21 рычагов 14, 15 прижаты к упорным поверхностям 22, 23 фланцев 12, 13 рычагов 14, 15 пружинами 24 через шарики 25. Пружины 24 крепятся в станках 26, жестко прикрепленных к фланцам 12, 13 рычагов 14, 15, и регулируются гайками 27. На рычагах 14, 15 выполнены стыковочные фланцы 28, 29.

Устройство работает следующим образом.

В сложенном положении антенна некоторое время находится в космосе под воздействием солнечного теплового потока (фиг.2). В наиболее неблагоприятном случае

20 солнечный поток направлен перпендикулярно к плоскости панелей. Из-за перепада температур по толщине панелей сложения антенна изгибается. B таком положении она начинает раскрываться (фиг.3). При этом ось

18 вместе с плечами рычагов 15, 16 перемещается в относительном движении панелей по дуге малой кривизны вдоль плоскости панелей 2 приблизительно по нормали к оси шарнирного узла 18, при этом рычаг 15, повернувшись на оси 17 плечом 21, отжимает пружину 24 в стакане 26, При повороте рычага 15 и перемещении шарнирной оси 18 расстояние между осями 16, 17 и шарнирная ось 18 не придут на одну линию, а затем уменьшается, но не более чем до первоначального расстояния между осями 16, 1?.

Таким образом, обеспечивается неповреждаемость выступающих частей 30 антенны (излучателей), расположенных на

40 плоскости панелей. Поворот рычага 15 происходит во всех периферийных шарнирных узлах с разной величиной угла поворота и с

1818281 разным ходом дом второго плеча 21 о

6 вующим перемеще ча, соответстщению шарни н узлов, и и дывания панелей и баются в теплового и ц ью повышения

°, чающаяс я тем, что, с

ИЗгИ нияп и ия надежности аск у. ри этом проис- 5 по ора ие панели пло и вороте и ри угле раскрытия м солнечного наг под ается и воз сположении и ив вращает рычаг 14 в ложение. Посл в цент енны в плос привода и узле . е окончания ра - 1 рычаги 14, 1

Ней KB кости ее ковочными ф ланцами 26 и 2

0 ь и ны узелвыполн

7, обеспечиваю

0 ь р иныйшарнирн и ждый перить шарни н

ИЗ КОТО ых лнен в виде р ого узла относидвижения (скл елей. Невозможн кладывания и- нели с (а соответств ю

) обеспечиваетс 1 го пово тью ограни жестко сое и анели крепл

Формула изо пер ым плечом совзаимодействующее адная космическ опорной ные меж плоские па, еннели, соединенОси рычаго а нойп жи ду собой ен- располо о треугольника и ри сложенном пол ложении

1818281

1818281

Фиг. 7

1818281

6 29
