Реферат



Использование: изобретение относится к мелиорации и может быть использовано при строительстве и эксплуатации осушительных и осушительно-увлажнительных систем в открытом и закрытом грунте. Сущность изобретения: мелиоративная система вклЪчает коллекторно-дренажную сеть, смотровой колодец, устьевое сооружение. Вдоль дорожного полотна выполнены кюветы , которые снабжены дождеприемными колодцами . В дне колодцев выполнены отверстия, соединенные с водосбросными трубами, подключенными к дренам, имеющим в устьевой части гидравлический замок . Дрены выведены в открытый транспортирующий канал, который через шлюз-регулятор, водоприемный-очистной колодец, смотровой колодец соединен с прудом биологической очистки. 1 з.п, ф-лы, 2 ил.

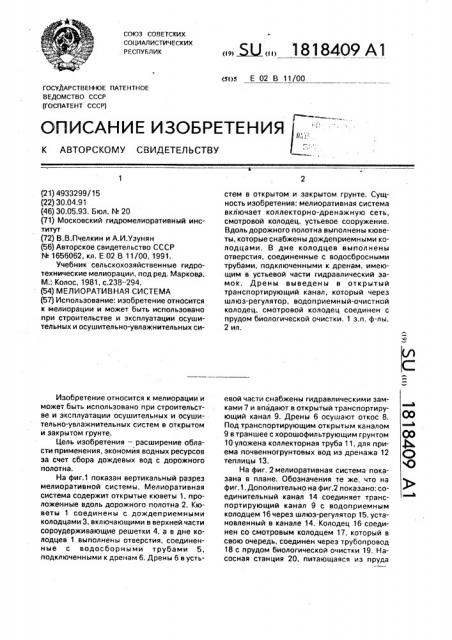

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 02 В 11/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4933299/15 (22) 30.04.91 (46) 30.05.93. Бюл. f4 20 (71) Московский гидромелиоративный институт (72) В.В.Пчелкин и А.И.Узунян (56) Авторское свидетельство СССР

М 1656062, кл. Е 02 В 11/00, 1991.

Учебник сельскохозяйственные гидротехнические мелиорации, под ред. Маркова, M. Колос, 1981, с.238-294. (54) МЕЛИОРАТИВНАЯ СИСТЕМА (57) Использование: изобретение относится к мелиорации и может быть использовано при строительстве и эксплуатации осушительных и осушительно-увлажиительных сиИзобретение относится к мелиорации и может быть использовано при строительстве и эксплуатации осушительных и осушительно-увлажнительных систем в открытом и закрытом грунте.

Цель изобретения — расширение области применения, экономия водных ресурсов за счет сбора дождевых вод с дорожного полотна.

На фиг.1 показан вертикальный разрез мелиоративной системы. Мелиоративная система содержит открытые кюветы 1, проложенные вдоль дорожного полотна 2. Кюветы 1 соединены с дождеприемными колодцами 3, включающими в верхней части сороудерживающие решетки 4, а в дне колодцев 1 выполнены отверстия, соединенные с водосборными трубами 5, подключенными к дренам 6. Дрены 6 в усть. Ж 1818409 А1 стем в открытом и закрытом грунте. Сущность изобретения: мелиоративная система включает коллекторно-дренажную сеть, смотровой колодец, устьевое сооружение.

Вдоль дорожного полотна выполнены кюветы, которые снабжены дождеприемными колодцами. В дне колодцев выполнены отверстия, соединенные с водосбросными трубами, подключенными к дренам, имеющим в устьевой части гидравлический замок. Дрены выведены в открытый транспортирующий канал, который через шлюз-регулятор, водоприемный-очистной колодец, смотровой колодец соединен с прудом биологической очистки, 1 з.п. ф-лы, 2 ил. евой части снабжены гидравлическими замками 7 и впадают в открытый транспортирующий канал 9. Дрены 6 осушают откос 8.

Под транспортирующим открытым каналом

9 в траншее с хорошофильтрующим грунтом

10 уложена коллекторная труба 11, для приема почвенногрунтовых вод из дренажа 12 теплицы 13.

На фиг. 2 мелиоративная система показана в плане. Обозначения те же, что на фиг.1. Дополнительно иа фиг.2 показано: соединительный канал 14 соединяет транспортирующий канал 9 с водоприемным колодцем 16 через шлюз-регулятор 15, установленный в канале 14, Колодец 16 соединен со смотровым колодцем 17, который в свою очередь, соединен через трубопровод

18 с прудом биологической очистки 19. Насосная станция 20, питающаяся из пруда

1818409 биологической очистки 19, соединена трубопроводом 21 через задвижки 22, 23 с системой орошения 24 и шлюзования 25.

Мелиоративная система работает следующим образом, Вода от осадков стекает с дорожного полотна 2 и прилегающей территории в кюветы 1, из которых самотеком попадает в дождеприемные колодцы 3, причем мусор удерживается сороудерживающей решеткой 4. Из колодца 3 вода через водосбросные трубы 5 попадает в дрены 6 и через гидравлический замок 7 в открытый транспортирующий собиратель 9. При интенсивных осадках уровень воды в открытом транспортирующем собирателе 9 поднимается, затопляет устье дрены 6 и заполняет замок 7. В междождные периоды дрены 6 выполняют роль обычного дренажа, осушая откос 8, Далее вода из транспортирующего канала 9, через соединительный 20 канал 14, попадает в водоприемный очистной колодец 16, где проходит очистку от механических и химических взвесей и сбрасывается в смотровой колодец 17, из которого сливается по трубопроводу 18 в пруд биологической очистки, Почвенно-грунтовая вода в теплице 13 собирается дренажем 12 и отводится в коллектор 11, Из коллЕктора 11 вода сливается в водоприемный очистной колодец 16, где 30 проходит химическую очистку, и через смотровой колодец 17 и соединительный канал

18 сбрасывается в пруд биологической очистки 18.

При дефиците влажности о почвы в теплице 13 вода забирается из пруда 19 насосной станцией 20 и по трубопроводу 21 при открытой задвижке 22 и закрытой задвижке

23 подается в оросительную систему 24.

При опускании грунтовых вод в теплице ниже "нормы осушения" включается насосная станция 20, забирается вода иэ пруда 19 и по трубопроводу 21, при закрытой задвижке 22 и открытой 23, подается в колодец 26, создавая напор воды для шлюзования.

Формула изобретения

1. Мелиоративная система, включающая закрытые дрены, подключенные через устьевое сооружение к открытому коллектору, шлюз-регулятор, смотровой колодец, дорога с кюветами, проложенная вдоль открытого коллектора, и водоприемник, о тл и ч а ю щ а я с я тем, что, с целью расширения области применения, экономии водных ресурсов за счет сбора дождевых вод с дорожного полотна, кюветы снабжены расположенными под ними дождеприемными колодцами, гидравлически сообщаюшимися между собой и дренами, при этом дрены подключены к коллектору через гидравлический замок, а коллектоо соединен с водоприемником через шлюз-регулятор и смотровой колодец, размещенные последовательно в устьевой части коллектора.

2. Система по п,1, о т л и ч à о щ а я с я тем, что она снабжена водоприемным очистным колодцем, установленным между шлюзом-регулятором и смотровым колодцем, а в качестве водоприемника использован пруд биологической очистки.
