Реферат



Использование: для повышения эксплуатационных качеств и увеличения диапазона упругого деформирования каждый объемный блок выполнен тонкостенным с отношением высоты стенок к минимальному размеру сечения 12-15. Соединение блоков выполнено посредством замковых керамических элементов. Замковые элементы выполнены в виде вкладышей У- или крестообразной формы и размещены на клеящей массе в пазах. Объемные блоки могут быть выполнены с диафрагмами. 2 з.п.ф-лы, 5 ил.

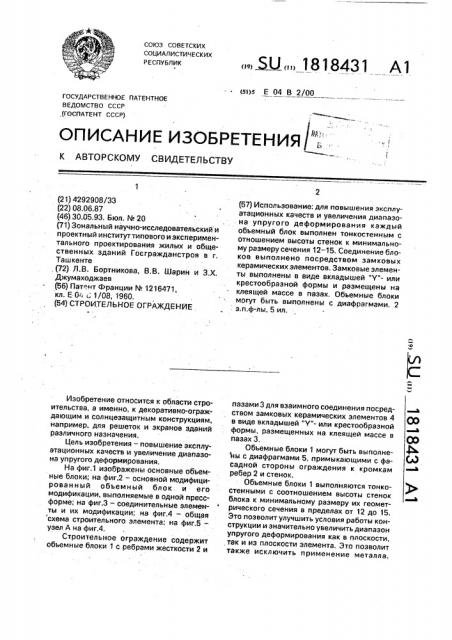

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (39) (I 1) Al (я)л Е 04 В 2/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4292908/33 (22) 08,06.87 (46).30.05.93. Бюл. ¹ 20 (71) Зональный научно-исследовательский и проектный институттиповаго и экспериментального проектирования жилых и общественных зданий Госгражданстроя в г.

Ташкенте (72) Л.В, Бортникова; В.В. Шарин и З.Х.

Д>кумаходжаев (56) Пат.нт Франции ¹ 1216471, кл. Е 0-" 1/08, 1960. (54) СТРОИТЕЛЬНОЕ ОГРАЖДЕНИЕ

Изобретение относится к области строительства, а именно, к декоративно-ограждающим и солнцезащитным конструкциям, например, для решеток и экранов зданий различного назначения.

Цель изобретения — повышение эксплуатационных качеств и увеличение диапазона упругого деформирования.

На фиг.1 изображены основные объемные блоки; на фиг.2 — основной модифицирован ный объемный блок и его модификации, выполняемые в одной прессформе; на фиг.3 — соединительные элементы и их модификации; на фиг.4 — общая схема строительного элемента; на фиг.5— узел А на фиг.4, Строительное ограждение содержит объемные блоки 1 с ребрами жесткости 2 и (57) Использование: для повышения эксплуатационных качеств и увеличения диапазона упругого деформирования каждый объемный блок выполнен тонкостенным с отношением высоты стенок к минимальному размеру сечения 12-15. Соединение блоков выполнено посредством замковых керамических элементов. Замковые элементы выполнены в виде вкладышей "Y"- или крестообразной формы и размещены на клеящей массе в пазах. Объемные блоки могут быть выполнены с диафрагмами. 2 з.п.ф-лы, 5 ил. пазами 3 для взаимного соединения посредством замковых керамических элементов 4 в виде вкладышей "Y"- или крестообразной формы, размещенных на клеящей массе в пазах 3.

Объемные блоки 1 могут быть выполне ны с диафрагмами 5, примыкающими с фасадной стороны ограждения к кромкам ребер 2 и стенок.

Объемные блоки 1 выполняются тонкостенными с соотношением высоты стенок блока к минимальному размеру их геометрического сечения в пределах от 12 до 15.

Это позволит улучшить условия работы конструкции и значительно увеличить диапазон упругого деформирования как в плоскости, так и из плоскости элемента. Это позволит также исключить применение металла, 1818431 влажности S 5-9,7 g,,- 55

Полученный пресс-порошок подается на пресс CM-301-А, где осуществляется формование изделий при удельном давлении

12,5-13,5 МПа. Затем полученные изделия подсушиваются в камерной. сушилке при уменьшить вес и материалоемкость строительного элемента до 15, таким образом, снизить нагрузки на основные конструкции зданий, следовательно, и снизить трудоемкость и затраты на изготовление и монтаж, Принятое соотношение обусловлено следующим, По данным расчетно-теоретических и экспериментальных исследований, результаты которых учтены СНиП (П-7-81, П-22-81).

Отношение высоты элемента к меньшему геометрическому разрезу сечения строительного элемента без учета продольного изгиба (т.е. изгиба из плоскости) составляет

3 < !/Ь < 14. Для железобетонных элементов, где — высота элемента, а h — меньший размер геометрического сечения, для каменных несущих конструкций в сейсмических районах !/h 12. Таким образом, пределом гибкости, за которым сказывается существенным влияние деформаций из пло-! ,скости является отношение 10 —:- 15, при и этом верхний предел ограничен допускаемыми размерами неармированного керамического сечения воспринимающего напряжения растяжения при изгибе от деформаций стенок элемента из плоскости.

Так, например, при высоте объемного блока 25 см, толщина (минимальный размер геометрического сечения) несущих GTBHQK должна находиться в пределах 1,6 — 2,5 см. !

Соотношение —, принятое в СНиПе, h введено для ограничения работы несущих конструкций из плоскости с целью предотвращения их обрушения, В решении соотно. шение учитывает особенности работы конструкции и направлено на создание условий работы конструкции из плоскости в пределах, ограниченных физико-механической прочностью материала, Изготовление строительного элемента ограждения может осуществляться следующим способом.

Компоненты сырьевой смеси после измельчения на вальцах грубого и тонкого помола подаются через весовые дозаторы на двухвальный смеситель, где осуществляется перемешивание и увлажнение материала до влажности 13 — 15 . Полученная смесь подвергается грануляции на барабанных или тарельчатых грануляторах и подсушивается в барабанных сушилках до остаточной

50 температуре теплоносителя 75 С до остаточной влажности 1 — 3 7. Высушенные изделия обжигаются в камерной печи при температуре 1020-1050 С.

Скорость подъема температуры 50 С/ч.

Продолжительность подъема температуры

22 ч. Выдержка при конечной температуре обжига — 4 ч. Охлаждение — в естественных условиях.

Учитывая местную сырьевую базу, может быть принят следующий состав шихты, o .

Лессовидный суглинок 80

Ангренская глина 10

Фосфорный шлак 10

Лессовидный суглинок применяется в качестве основного компонента, как наиболее широко распространенный местный материал. Он относится к. группе малопластичного сырья — число пластичности в пределах 5 — 7, по огнеупорности относится к легкоплавкому классу глинистого сырья — 1170 С, по числу чувствительности к сушке относится к категории малочувствительных.

В качестве пластифицирующих добавок могут быть использованы вторичные каолины Ангренского месторождения, представляющие собой вскрышную породу

Ангренского угольного карьера; число пластичности — 18-20, по чувствительности к сушке относится к малочувствительной группе сырья.

Введение в состав шихты вторичных каолинов повышает пластичность смеси, темсамым снижает водопотребность и повышает технологичность — улучшает формуемость изделий.

В качестве отощающих добавок может использоваться фосфорный шлак — отход переработки Каратаузских фосфатов при электротермической переработке. Введение в состав шихты фосфорного шлака повышает физико-механические показатели . керамических изделий, т.к. шлаки; являясь плавнем, в процессе обжига образуют необходимое количество жидкой фазы и одновременно благодаря игольчатому строению псевдо вол ласто нита я вля ются армирующим материалом.

Полученные таким образом керамические изделия могут быть собраны в заводских условиях в строительное ограждение, Изготовленные элементы в транспортных пакетах-кондукторах поставляются на объект строительства, где монтируются в соответствии с принятым проектным решением, в виде крупноблочной или крупнопанельной конструкции, прикрепляемой к основным конструкциям. Для приме1818431

Cj»

1 1 нения в районах с высокой сейсмической активносгью предполагается конструктивное армирование в горизонтальных или вертикальных швах строительных элементов-панелей в процессе их монтажа. 5

Строительное ограждение из керамики может применяться для декоративно-ограждающих и солнцезащитных конструкций: различного рода декоративных решеток жилых, общественных и промыш- 10 ленных зданий, например, ограждений летних помещений, а также в солнцезащитных конструкциях — для решеток и экранов различного назначения.

Применение строительного огражде- 15 ния из керамики позволит: — уменьшить вес и материалоемкость конструкции в 3 — 5 и более раэ за счет пространственного решения элементов и применения указанного способа изготовления; 20 — уменьшить металлоемкость в 7 — 12 раз за счет полного исключения применения металла в строительном элементе и сокращении его расхода при монтаже строительных элементов за счет уменьшения веса 25 конструкции; — повысить технологичность изготовления; — о! .»еспечить пространственное решение основных модифицированных элемен- 30 тов, в одной пресс-форме каждого основного модифицированного элемента можно получить от 10 до 30 и более модификаций; — обеспечить решение сопряжения элементов, что позволит исключить возможность околов и скалывания при изготовлении, монтаже и транспортировке.

Формула изобретения

1.Строительное ограждение, содержащее соединенные между собой объемные керамические блоки в виде замкнутых по периметру стенок, соединенных ребрами жесткости, отл и ч а ю щ ее с >: тем, что, с целью повышения эксплуатационных качеств и увеличения диапазона упругого деформирования. каждый объемный блок выполнен тонкостенным с отношением высоты стенок к минимальному размеру сечения равным 12-15.

2.Ограждение по п.1, о т л и ч а ю щ е ес я тем. что соединение блоков выполнено посредством замковых керамических элементов в виде вкладышей Y- или крестообразной формы, размещенных на клеящей массе в пазах, образованных на кромках стенок блоков, обращенных к тыльной стороне ограждения.

3.Ограждение по п.1, о т л и ч а ю щ е ес я тем, что объемные блоки выполнены с диафрагмами, примыкающими с фасадной стороны ограждения к кромкам ребер и стенок, 1818431

Р ) а
