Способ разработки газонефтяного пласта
Иллюстрации
Показать всеРеферат
Сущность изобретения: в добывающей скважине проводят вертикальный, горизонтальный и восстающий стволы. Восстающий ствол пересекает газонефтяной контакт с углублением в газовую часть пласта. В нефтяной и газовой частях пласта эксплуатационную колонну перфорируют. 1 ил.

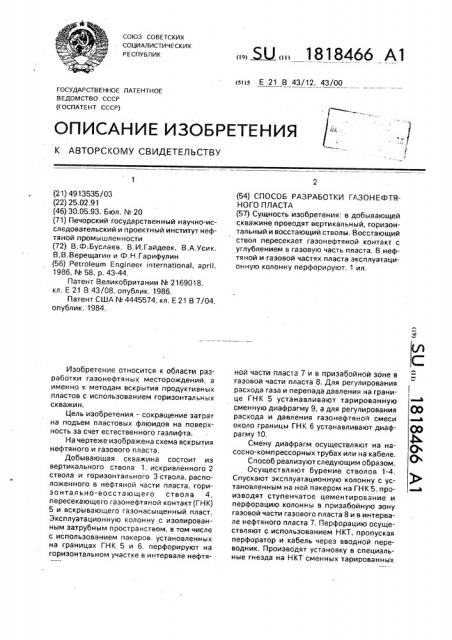

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
tsi)s Е 21 В 43/12, 43/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) I
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4913535/03 (22) 25,02,91 (46) 30.05.93. Бюл. N 20 (71) Печорский государственный научно-исследовательский и проектный институт нефтяной промышленности (72) В.Ф;Буслаев, В.И.Гайдеек, В.А.Усик, В.В,Верещагин и Ф.Н.Гарифулин (56) Petroleum Engineer international, april, 1986, № 58, р, 43-44.
Патент Великобритании ¹ 2169018. кл. Е 21 В 43/08, опублик. 1986.
Патент США N 4445574, кл. Е 21 В 7/04, опублик. 1984.
Изобретение относится к области разработки газонефтяных месторождений, а именно к методам вскрытия продуктивных пластов с использованием горизонтальных скважин.
Цель изобретения — сокращение затрат на подъем пластовых флюидов на поверхность за счет естественного газлифта.
На чертеже изображена схема вскрытия нефтяного и газового пласта.
Добывающая скважина состоит из вертикального ствола 1, искривленною 2 ствола и горизонтального 3 ствола, расположенного в нефтяной части пласта, горизонтально-восстающего ствола 4, пересекающего газонефтяной контакт (ГН К)
5 и вскрывающего газонасыщенный пласт.
Эксплуатационную колонну с изолированным эатрубным пространством, в том числе с использованием пакеров. установленных на границах ГНК 5 и 6, перфорируют на горизонтальном участке в интервале нефтя„„Я „„1818466 Al (54) СПОСОБ РАЗРАБОТКИ ГАЗОНЕФТЯНОГО ПЛАСТА (57) Сущность изобретения; в добывающей скважине проводят вертикальный, горизонтальный и восстающий стволы. Восстающий ствол пересекает газонефтяной контакт с углублением в газовую часть пласта. В нефтяной и газовой частях пласта эксплуатационную колонну перфорируют. 1 ил. ной части пласта 7 и в приэабойной зоне в газовой части пласта 8. Для регулирования расхода газа и перепада давления на границе ГНК 5 устанавливают тарированную сменную диафрагму 9, а для регулирования расхода и давления гаэонефтяной смеси около границы ГНК 6 устанавливают диафрагму 10.
Смену диафрагм осуществляют на насосно-компрессорных трубах или на кабеле.
Способ реализуют следующим образом.
Осуществляют бурение стволов 1-4, Спускают эксплуатационную колонну с установленным на ней пакером на ГНК5, производят ступенчатое цементирование и перфорацию колонны в призабойную зону газовой части газового пласта 8 и в интервале нефтяного пласта 7. Перфорацию осуществляют с использованием НКТ, пропуская перфоратор и кабель через вводной переводник. Производят установку в специальные гнезда на НКТ сменных тарированных
1818466
Составитель С.Тюляндина
Техред M.Ìàðãåíòàë Корректор П,Гереши
Редактор З,Ходакова
Заказ 1930 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35. Раушская наб„4/5
Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101 диафрагм 9 и 10. Для изменения режима работы скважины производят их извлечение и замену на диафрагмы другого диаметра, Определение диаметра диафрагм осуществляют по результатам гидродинамических расчетов.
После снижения давления на устье гаэ через перфорационные отверстия 8 поступает в колонну, разгазирует нефть, находящуюся в горизонтальном стволе 3, и поднимает гаэонефтяную смесь на поверхность, Формула изобретения
Способ разработки газонефтяного пласта, включающий бурение горизонтального ствола добывающей скважины и нефтяной части пласта и горизонтально-восходящего ствола, перфорацию эксплуатационной колонны горизонтального ствола и подъем пластовых флюидов на поверхность, о т л и ч аю шийся тем, что, с целью сокращения затрат на подъем пластовых флюидов на поверхность за счет естественного газлифта, горизонтально восходящий ствол бурят с
10 пересечением газонефтяного контакта и с углублением в газовую часть пласта и дополнительно осуществляют перфорацию эксплуатационной колонны в газовой части пласта, 15
