Изобретение относится к области измерения удельного расхода смесей и может быть использовано при измерении компонентов водонефтяной смеси в процессе исследования нефтяных скважин.

Цель изобретения — повышение точности измерения путем устранения влияния погрешностей определения раздельных функций преобразования суммарного расхода и состава.

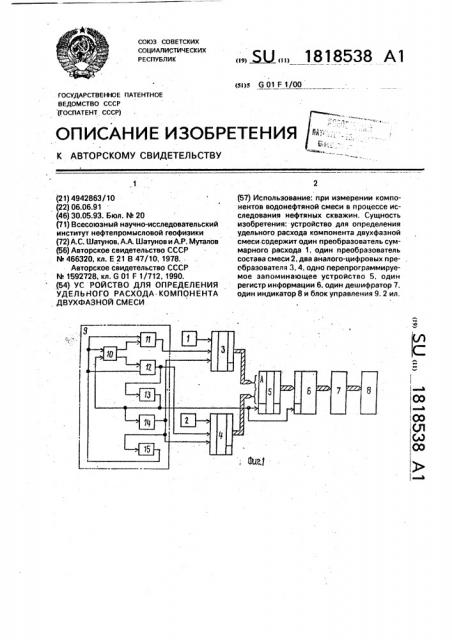

На фиг. 1 представлена структурная схема устройства, Устройство содержит преобразователь суммарного расхода 1 и преобразователь состав 2, включающие каждый датчик и электрический преобразователь (на фиг. не показаны), первый 3 и второй 4 преобразователи информации в цифровой код, перепрограммируемое запоминающее устройство (ППЗУ 5), регистр информации 6, дешифратор 7 с индикатором 8, блок управления.

Блок управления 9 включает программируемый таймер-счетчик 10, первый 11 и второй 12:RS-триггера,. схему формирования заднего фронта 13, первую 14 и вторую

15 схему задержки.

Первый и второй-выходы таймера 10 подсоединены к первым входам, соответственно, RS-триггеров 11 и 12. Выходы 11.и 12 триггеров подключены к управляющим вхо. дам пуска соответствующих преобразователей 3 и 4 информации в цифровой код, Выходы преобразователей 1 и 2 подключены к информационным входам соответству;ощих преобразователей . 3 и 4.

И нформационные выходы преобразователей 3 и 4 объединены и подсоединены к соответствующей. группе разрядов адреса

ППЗУ 5, выход которого подсоединен через регистр G к дешифратору 7 с индикатором 8.

К выходу одного иэ RS-триггеров, который управляет пуском преобразователя инфор. мации s цифровой код с наибольшим интервалом времени преобразования (например, триггер 12), подключен вход схемы формирования заднего фронта 13, выход которого подключен к управляющему входу считывания ППЗУ 5, к входу записи регистра 6; к входу сброса таймера 10 и к входу схемы задержки 14. Выход последней соединен с управляющим входом сброса в исходное состояние преобразователей 3 и 4 и с входом схемы задержки 15, выход которой подсоединен к вторым входам триггеров 11 и 12 и запускающему входу таймера.

Устройство работает следующим образом. Предварительно перед началом работы в ячейки памяти ППЗУ 5 закладываются дискретные данные удельного расхода компонента/ в диапазонах измерения суммарного расхода и изменения состава с шагом, обеспечивающим установленную точность измерения. При этом разряды адреса ППЗУ 5 разделены на две группы, в каждой из которых подсоединены информационные выходы первого 3 и второго 4 преобразователя информации в цифровой код; (Каждая совокупность числовых значений суммарного

10 расхода и состава в.виде адресного цифрового кода соответствует значению удельного расхода компонента двухфазной смеси, заложенному в соответствующую ячейку памяти ППЗУ 5).

15 При появлении сигнала С! (см. фиг. 2) с выхода первой схемы задержки 14 или с запускающего устройства, например, ждущего одновибратора (на фиг. не показан), генерирующего импульс после включения

20 питания устройства, происходит установка сброса преобразователей 3 и 4 в исходное состояние, при котором преобразователи готовы к началу цикла работы, одновременно сигнал Cl подается на вход первой схемы

25 задержки 15, с выхода которой сигнал С2 обеспечивает установку на выходах RSтриггеров 11 и 12 положительных напряжений 01 и Uz, передние фронты которых осуществляют запуск преобразователей ин30 формации в цифровой код 3 и 4.

Одновременно сигнал С2 производит запуск тайм а 10, который формирует два интервала времени t1 и t2.

По истечении каждого интервала време35 ни (счета) t1 и t2 на выходах таймера 10 генерируется управляющие сигналы СЗ и

С4, которые переключают триггеры 11 и 12 . в исходное состояние (01 и Uz), при этом по заднему фронту напряжений 01 и 02 прекра40 щается цикл обработки информации (пересчет импульсов) преобразователями 3 и 4, . Одновременно схема формирования заднего фронта 13 подключенная к выходу триггера 12, с наибольшей длительностью

45 импульса напряжения 0г формирует сигнал

С5, который дает разрешение считывания информации с ППЗУ 5, по адресу. установленному на выходах преобразователей 3 и

4, а также дает разрешение записи инфор50 мации с выхода ППЗУ 5 регистром 6 и приводит сброс таймера — счетчика 10 в исходное состояние, Одновременно сигнал

С5 поступает на вход первой схемы задержки 14, на выходе которой формируется сиг55 нал Ci, Далее цикл повторяется.

Технологически преобразователи 3 и 4 информации в цифровой код могут быть выполнены как в виде аналого-цифровых преобразователей, так и все в аиде двоичных счетчиков, Также и блок управления 9 может

1818538

Составитель М. Ярыч

Техред М.Моргентал

Корректор Н. Король

Редактор

Заказ 1934 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 быть выполнен по другим структурным схемам. например, по схеме. где сигналы от преобразователей 1, 2 поступают по одной линии связи, поочередно коммутируемые.

Техническое преимущество предлагаемого способа измерения и устройство для

его осуществления по сравнению с прототи,пом заключается в том, что повышается точность измерения вследствие устранения погрешностей определения раздельных функций преобразования суммарного расхода и состава и вычисления значения удельного расхода компонента.

Формула изобретения

Устройство для определения удельного расхода компонента двухфазной смеси, содержащее первый и второй преобразователи, блок управления, преобразователь код-код и индикатор, о тл и ч а ю ще ес я тем, что, с целью повышения точности, в него дополнительно введены первый. и второй преобразователи сигнала в цифровой код, соединенные аналоговыми входами с выходами, соответственно, первого и второго преобразователей, выполненных в виде преобразователя расхода и преобразователя состава смеси, и последовательно соединенные регистр и дешифратор, 5 подключенные выходами к входам индикатора, при этом выходы первого и второго преобразователей сигнала в цифровой код подключены соответственно к первой и второй группам входов преобразователя код10 код, выполненного в виде перепрограммируемого запоминающего устройства, подключенного выходами к информационным входам регистра, соединенного тактовым входом с входом
