Высевающий аппарат к сеялкам для высева семян зерновых и бобовых культур

Высевающий аппарат к сеялкам для высева семян зерновых и бобовых культур

Иллюстрации

Показать все

Реферат

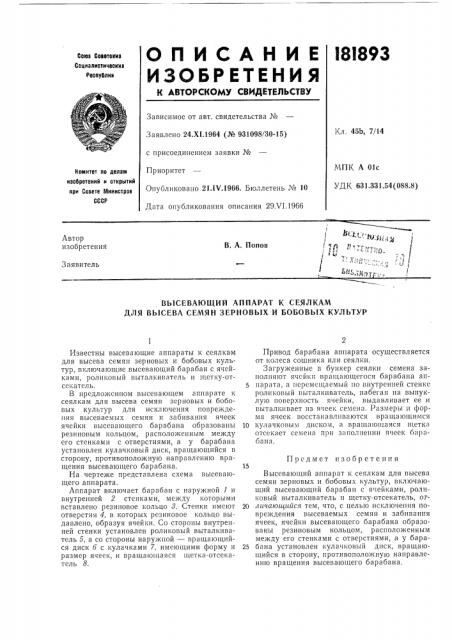

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I8I893

Союз Соввтокив

Сопиалистичеокиз

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Х1.1964 (№ 931098/30-15) с присоединением заявки №

Приоритет

Опубликовано 21.1V.1966. Бюллетень № 10

Дата опубликования описания 29.VI.1966

Кл. 451>, 7/14

МПК А Olc

УДК 631.331.54(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

I !

I ! чд

Автор изобретения

В. А. Попов

Заявитель

ВЬ|СЕВАЮЩИЙ АППАРАТ К СЕЯЛКАМ

ДЛЯ ВЬ1СЕВА СЕМЯН ЗЕРНОВЫХ И БОБОВЫХ КУЛЬТУР

Предмет изобретения

Известны высевающие аппараты к сеялкам для высева семян зерновых и бобовых культур, включающие высевающий барабан с ячейками, роликовый выталкиватель и щетку-отсекатель.

В предложенном высевающем аппарате к сеялкам для высева семян зерновых и бобовых культур для исключения повре>кдения высеваемых семян и забивания ячеек ячейки высевающего барабана образованы резиновым кольцом, располо>кенным между его стенками с отверстиями, а у барабана установлен кулачковый диск, вращающийся в сторону, противоположную направлению вращения высевающего барабана.

На чертеже представлена схема высевающего аппарата.

Аппарат включает барабан с наружной 1 и внутренней 2 стенками, между которыми вставлено резиновое кольцо 8. Стенки имеют отверстия 4, в которых резиновое кольцо выдавлено, образуя ячейки. Со стороны внутренней стенки установлен роликовый выталкиватель 5, а со стороны наружной — вращающийся диск 6 с кулачками 7, имеющими форму и размер ячеек, и вращающаяся щетка-отсекатель 8.

Привод барабана аппарата осуществляется от колеса сошника или сеялки.

Загруженные в бункер сеялки семена заполняют ячейки вращающегося барабана аппарата, а перемещаемый по внутренней стенке роликовый выталкиватель, набегая на выпуклую поверхность ячейки, выдавливает ее и выталкивает из ячеек семена. Размеры и форма ячеек восстанавливаются вращающимся

10 кулачковым диском, а вращающаяся щетка отсекает семена прп заполнении ячеек бараоана.

Высевающий аппарат к сеялкам для высева семян зерновых и бобовых культур, включающий высевающий барабан с ячейками, роликовый выталкиватель н щетку-отсекатель, от20 личаюитийся тем, что, с целью исключения повре>кдения высеваемых семян и забивания ячеек, ячейки высевающего барабана образованы резиновым кольцом, расположенным между его стенками с отверстиями, а у бара25 бана установлен кулачковый диск, вращающийся в сторону, противополо>кную направлению вращения высевающего барабана.

181893

Составитель Г. Ильин

Редактор Т. А. Рыбалова Техред Г. Е. Петровская Корректоры: В. В. Крылова и О. Б. Тюрина

Заказ 1622/9 Тираж 650 Формат бум. 60)(90 /з Объем 0,13 изд. л. Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
