Реферат



I8l9I6

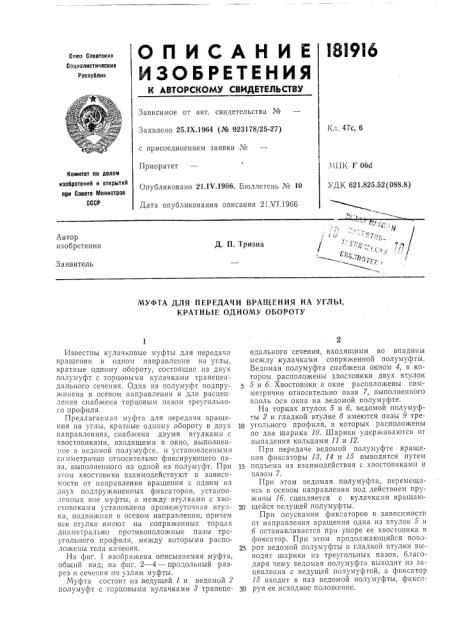

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Сскналистическик

Республик

Зависимое от авт. свидетельства №

Кл. 47с, 6

Заявлено 25.IX.1964 (¹ 923178/25-27) с присоединением заявки №

Приоритет

МПК F 06d

УДК 621.825.52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 21 IV.1966. Бюллетень ¹ 10

Дата опубликования описания 21.VJ.1966

Автор изобретения

Д. П. Тризна

Заявитель

МУФТА ДЛЯ ПЕРЕДАЧИ BPAIlfÅHÈß НА УГЛЬ|, КРАТНЫЕ ОДНОМУ ОБОРОТУ

Известны кулачковые муфты для передачи вращения в одном направлении на углы, кратные одному обороту, состоящие из двух полумуфт с торцовыми кулачками трапецеидального сечения. Одна из полумуфт подпружинена в осевом направлении и для расцепления снабжена торцовым пазом треугольного профиля.

Предлагаемая муфта для передачи вращения на углы, кратные одному обороту в двух направлениях, снабжена двумя втулками с хвостовиками, входящими в окно, выполненное в ведомой полумуфте, и установленными симметрично относительно фиксирующего паза, выполненного на одной из полумуфт. При этом хвостовики взаимодействуют в зависимости от направления вращения с одним из двух подпружиненных фиксаторов, установленных вне муфты, а между втулками с хвостовиками установлена промежуточная втулка, подвижная в осевом направлении, причем все втулки имеют на сопряженных торцах диаметрально противоположные пазы треугольного профиля, между которыми расположены тела качения.

На фиг. 1 изображена описываемая муфта, общий вид; на фиг. 2 — 4 — продольный разрез и сечения по узлам муфты.

Муфта состоит из ведущей 1 и ведомой 2 полумуфт с торцовыми кулачками 8 трапецеидального сечения, входящими во впадины между кулачками сопряженной полумуфты.

Ведомая полумуфта снабжена окном 4, в котором расположены хвостовики двух втулок

5 и б. Хвостовики в окне расположены симметрично относительно паза 7, выполненного вдоль оси окна на ведомой полумуфте.

На торцах втулок 5 и б, ведомой полумуфты 2 и гладкой втулке 8 имеются пазы 9 треугольного профиля, в которых расположены по два шарика 10. Шарики удерживаются от выпадения кольцами 11 и 12.

При передаче ведомой полумуфте вращения фиксаторы И, 14 и 15 выводятся путем

15 подъема из взаимодействия с хвостовиками и пазом 7.

При этом ведомая полумуфта, перемещаясь в осевом направлении под действием пружины lб, сцепляется с кулачками BphllIàê)20 щейся ведущей полумуфты.

При опускании фиксаторов в зависимости от направления вращения одна из втулок 5 и б останавливается при упоре ее хвостовнка в фиксатор. При этом продолжающийся пово25 рот ведомой полумуфты и гладкой втулки выводят шарики из треугольных пазов, благодаря чему ведомая полумуфта выходит из зацепления с ведущей полумуфтой, а фиксатор

15 входит в паз ведомой полумуфты, фиксн30 руя ее исходное положение.

181916

Предмет изобретения!

Фиг 1

А

f1 8

Составитель А. Ероьикин

Редактор Б. С. Нанкина Texpeä Е. Е. Петровская Корректоры: Л. Е. Марисия и В. В. Крылова

Заказ 1613/7 Тираж 1525 Формат бум. 60)(90 /в Объем 0,21 пзд. л. Подписное

ЦНИИГ1И Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, Центр, пр. Серова, и. 4

Типография, пр. Сапунова, 2

Подъем и опускание фиксаторов может производиться с помощью электромагнита 17 и пружины 18.

Муфта для передачи вращения на углы, кратные одному обороту, состоящая из двух полумуфт с торцовыми кулачками трапецеидального сечения, одна из которых подпружинена в осевом направлении и для расцепления снабжена торцовым пазом треугольного профиля, отличающаяся тем, что, с целью передачи вращения на углы, кратные одному обороту в двух направлениях, муфта снабжепа двумя втулками с хвостовиками, входящими в окно, выполненное в ведомой полумуфте, и установленными симметрично относительно фиксирующего паза, имеющегося на одной из полумуфт, при этом указанные хвостовики взаимодействуют в зависимости от направления вращения с одним из двух подпружиненных фиксаторов, установленных вне муфты, а между втулками с хвостовиками ус10 тановлена промежуточная втулка, подвижная в осевом направлении, причем все втулки имеют на сопряженных торцах диаметрально противоположные пазы треугольного профиля, между которыми расположены тела каче16 ни я.
