Элемент карниза крыши

Элемент карниза крыши

Иллюстрации

Показать все

Реферат



Использование: при строительстве крыш малоэтажных зданий. Элемент карниза крыши состоит из настила, имеющего волнообразный профиль в нижней части, переходящий в плоскую поверхность в верхней части. Во впадине волны настила выполнено отверстие. В поперечном сечении настил выполнен с увеличивающейся толщиной к отверстию. 1 з.п. ф-лы, 1 ил.

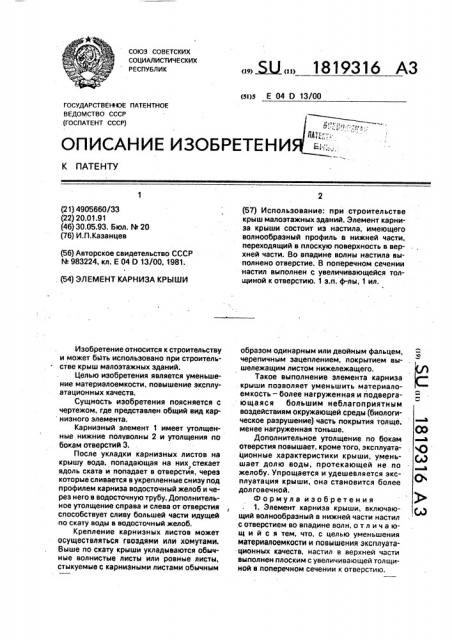

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5й)э Е 04 0 13/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ (21) 4905660/33 (22) 20.01.91 (46) 30.05.93. Бюл. М 20 (76) И.П.Казанцев (56) Авторское свидетельство СССР

М 983224, кл. E 04 0 13/00, 1981. (54) ЭЛЕМЕНТ КАРНИЗА КРЫШИ

Изобретение относится к строительству и может быть использовано при строительстве крыш малоэтажних зданий.

Целью изобретения является уменьшение материалоемкости, повышение эксплуатационных качеств.

Сущность изобретения поясняется с чертежом, где представлен общий вид кар низного элемента.

Карнизный элемент 1 имеет утолщенные нижние полуволны 2 и утолщения по бокам отверстий 3.

После укладки карнизных листов на крышу вода, попадающая на них стекает

) вдоль ската и попадает в отверстия, через которые сливается в укрепленные снизу под профилем карниза водосточный желоб и через него в водосточную трубу. Дополнительное утолщение справа и слева от отверстия способствует сливу большей части идущей по скату воды в водосточный желоб, Крепление карнизных листов может осуществляться гвоздями или хомутами, Выше по скату крыши укладываются обычные волнистые листы или ровные листы, стыкуемые с карнизными листами обычным

„„ЯЦ „„1819316 АЗ (57) Использование: при строительстве крыш малоэтажных зданий. Элемент карниза крыши состоит из настила, имеющего волнообразный профиль в нижней части, переходящий в плоскую поверхность в верхней части. Во впадине волны настила выполнено отверстие. В поперечном сечении настил выполнен с увеличивающейся толщиной к отверстию. 1 з.п. ф-лы, 1 ил. образом одинарным или двойным фальцем, черепичным зацеплением, покрытием вышележащим листом нижележащего.

Такое выполнение элемента карниза крыши позволяет уменьшить материалоемкость — более нагруженная и подвергающаяся большим неблагоприятным воздействиям окружающей среды (биологическое разрушение) часть покрытия толще, менее нагруженная тоньше. 00

Дополнительное утолщение по бокам — а отверстия повышает, кроме того, эксплуата- сО ционные характеристики крыши, умень- (р шает долю воды, протекающей не по желобу. Упрощается и удешевляется эксплуатация крыши, она становится более дол говеч ной.

Формула изобретения

1. Элемент карниза крыши, включающий волнообразный в нижней части настил с отверстием во впадине волн, о т л и ч а юшийся тем, что, с целью уменьшения материалоемкости и повышения эксплуатационных качеств, настил в верхней части выполнен плоским с увеличивающей толщиной в поперечном сечении к отверстию.

1819316

Составитель Г. Давлетова

Техред M. Моргентал Корректор С, Пекарь

Редактор

Заказ 1951 Тираж Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауаская наб., 4/5

Проиэвадственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

2. Элемент по и. 1, отличающийся тем, что настил выполнен с увеличивающейся толщиной также и в продольном направлении от нижнего края волн до верхнего края плоской части.
