Привод высевающего аппарата многоопорных и широкозахватных сеялок

Привод высевающего аппарата многоопорных и широкозахватных сеялок

Иллюстрации

Показать все

Реферат



Использование: в сельскохозяйственном машиностроении, в частности в механизмах привода высевающих аппаратов сеялок. Сущность изобретения: привод содержит редуктор, кинематическисвязанный с опорно-приводным колесом, который включает блок шестерен 10. Корпус 9 имеет ось и выполнен из двух частей, одна из которых жестко закреплена на оси, а другая - с возможностью поворота относительно нее. Ось колеса жестко соединена с подвижной частью корпуса 9. 3 ил.

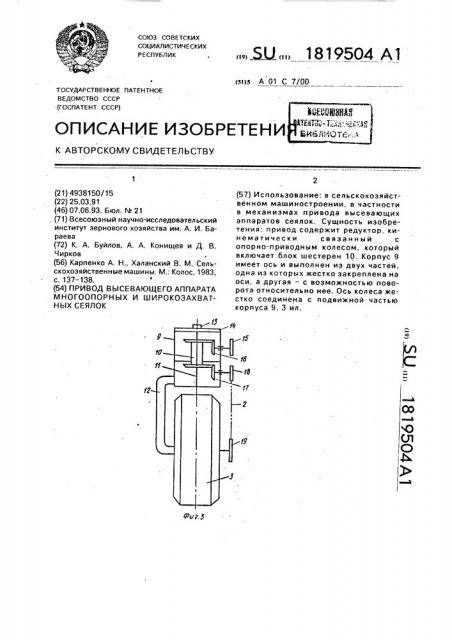

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 01 С 7/00

ТОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ (57) Использование: в сельскохозяйственном машиностроении, в частности в механизмах привода высевающих аппаратов сеялок. Сущность изобретения: привод содержит редуктор, кинематически связанный с опорно-приводным колесом, который включает блок шестерен 10. Корпус 9 имеет ось и выполнен из двух частей. одна из которых жестко закреплена на оси, а другая — с возможностью поворота относительно нее. Ось колеса жестко соединена с подвижной частью корпуса 9. 3 ил.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4938150/15 (22) 25.03.91 (46) 07,06.93, Бюл. М 21, (71) Всесоюзный научно-исследовательский институт зернового хозяйства им. А. И. Бараева (72) К. А. Буйлов, А. А, Конищев и Д. В.

Чирков (56) Карпенко А. Н.. Халанский В, М, Сельскохозяйственные машины. М.: Колос, 1983, с, 137 — 138. (54) ПРИВОД ВЫСЕВАЮЩЕГО АППАРАТА

МНОГООПОРНЫХ И ШИРОКОЗАХВАТНЫХ СЕЯЛОК Ж 1819504 А1

ОО О (л

1 4 )>

1819504

Изобретение относится к сельскохозяйственному машиностроению, в частности к механизмам привода высевэющих аппаратов сеялок.

Цель изобретения — разработка привода высевающего аппарата от самоустанав° ливающегося опорно-приводного колеса с передачей крутящегося момента при любом угле его установки относительно рамы сеялки.

Изобретение иллюстрируется фиг. 1 — 3, Сеялка, на которую монтируется предлагаемое устройство, состоит из следующих основных узлов (фиг. 1): редукторов 1, основных передач 2, ведущих опорных колес

3, сошников 4, ведомых опорных колес 5, бункеров 6, дополнительных передач 7 и прицепного устройства 8, Предлагаемый привод высевающего аппа рата сеялки включает (фиг, 2): редуктор 1, основную передачу 2, ведущее опорное колесо 3..

Редуктор состоит (фиг. 3)из корпуса 9, блока шестерен 10, оси 11, гайки силовой

13, крышки 14, ведомой, звездочки 15, ведомой шестерни 16, ведущей шестерни 17 и ведущей звездочки 18, Работает привод. следующим образом.

С началом движения сеялки начинает вращаться ведущее колесо 3 сеялки (фиг, 3), ось 12 которого неподвижно соединена с подвижной частью корпуса 9 редуктора под определенным углом.

На ступице ведущего колеса монтируется ведущая звездочка колеса 19, которая передает крутящий момент через основную передачу 2 на ведущую звездочку 18 редуктора 1 (фиг, 2). Ведущая звездочка 18 (фиг.

3) находится на одном валу с ведущей конической шестерней 17, Эта шестерня передает крутящий момент на блок конических шестерен 10. С блока конических шестерен вращение передается ведомой шестерне 16 редуктора. Эта шестерня находится на одном валу с ведомой звездочкой 15 редуктора, Далее крутящий момент ведомой звездочки передается на высевающий аппарат сеялки через дополнительную передачу 7 (фиг, 1).

Предлагаемый привод жестко крепится к раме 20 сеялки (фиг. 2) и позволяет производить любые маневры посевным агрегатом как во время посева, так и при транспортных перегонах. Высевающий аппарат в том и

"0 другом случае отключается автоматом, Необходимость в перефиксации колес и монтаже и демонтаже основной передачи 2 ведущих колес отпала, Широкозахватный посевной агрегат может производить рабо15 ту как на прямом участке поля, так и на поворотах (при необходимости), поскольку привод высевающего аппарата сеялки работоспособен при движении ведущих колес с расположением их опор 12 (фиг, 3) практи20 чески под любым углом.

Трудоемкость перевода сеялки из транспортного положения в рабочее и обратно снижается на 1,5 чел.-ч/смену.

Выработка на сеялку увеличивается на

25 4 — 5 га за смену. Эксплуатационные затраты, в расчете на одну сеялку с шириной захвата

6 метров, снижается на 0,7 руб/га, Формула изобретения

30 Привод высевающего аппарата многоопорных и широкозахватных сеялок, содержащий редуктор, кинематически связанный с опорно-приводным колесом и включающий расположенный в корпусе блок шесте35 рен, отличающийся тем; что, с целью повышения маневренности и исключения затрат времени на переналадку привода, при переводе сеялки из транспортного положения в рабочее и обратно, корпус редук40 тора имеет ось и выполнен. из двух частей, одна из которых жестко закреплена на оси, а другая — с возможностью поворота относительно нее, при этом ось опорно-приводного колеса жестко соединена с подвижной

45 частью корпуса редуктора, 1819504
