Реферат



Изобретение позволяет расширить область использования устройства, т.е. применять его для сбора различных ягод и .фруктов, в т.ч. на хвойных растениях и для теребления зерна из стеблей сорго. Устройство содержит бункер-накопитель с ручкой 4 и двумя удлинителями, закрепленную в Г W бункере гребенку, выполненную в виде пластинчатых зубьев 36 с верхними и нижними отверстиями, посредством которых зубья 36 закреплены в рядах пазов полой эллипсообразной поперечины 39, образуя гребенку. Ряды пазов образованы противоположно друг другу и-отличаютея шагом между пазами . Путем несложного преобразования гребенки по шагу между зубьями 36 в зависимости от вида и величины собираемых ягод и фруктов и одновременного переоборудования ручки 4 с удлинителями в зависимости от высоты их расположения на растении осуществляют сбор намеченного вида плодов. 1 з.п.ф-лы, 4 ил. 00 ю СП го Фиг.1 33

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 0 46/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4772429/15 (22) 25,12.89 (46) 07,06,93. Бюл. М 21 (75) И.А. Сергейчук (56) Авторское свйдетельство СССР

Гч". 1540709, кл. А 01 0 46/00, 1987 r. (54) УСТРОЙСТВО ДЛЯ СБОРА ЯГОД

И ФРУКТОВ (57) Изобретение позволяет расширить область использования устройства, т.е. применять его для сбора различных ягод и фруктов, в т.ч. на хвойных растениях и для теребления зерна из стеблей сорго. Устройство содержит бункер-накопитель с ручкой

4 и двумя удлинителями, закрепленную в,, Ы,, 1819524 А1 бункере гребенку, выполненную в виде пластинчатых зубьев 36 с верхними и нижними отверстиями, посредством которых зубья 36 закреплены в рядах пазов полой эллипсообразной поперечины 39, образуя гребенку.

Ряды пазов образованы противоположно друг другу и отличаются шагом между пазами. Путем несложного преобразования гребенки по шагу между зубьями 36 в зависимости от вида и величины собираемых ягод и фруктов и одновременного переоборудования ручки 4 с удлинителями в зависимости от высоты их расположения на растении осуществляют сбор намеченного вида плодов. 1 з.п.ф-лы, 4 ил.

1819524

Изобретение относится к ручным инструментам для сбора ягод и фруктов и может быть использована для теребления зерна иэ стеблей сорго при изготовлении из них метел, а также для сбора овощей и плодов хвойных растений.

Целью изобретения является расширение функциональных возможностей устройства.

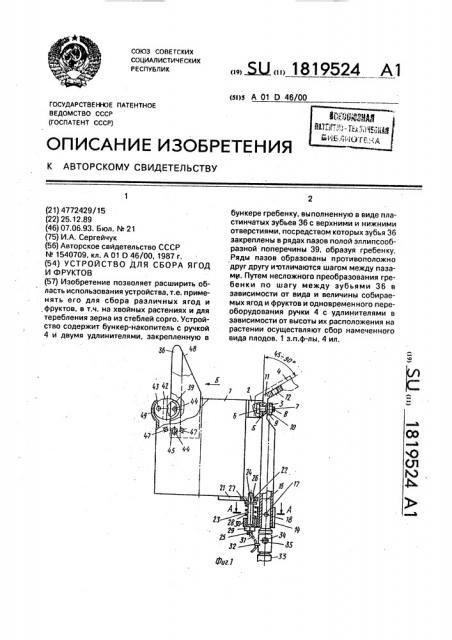

На фиг.1 схематически изображен общий вид устройства; на фиг.2 показан разрез А-А на фиг.1; на фиг.3 вид Б на фиг.1; на фиг.4 — вид В на фиг.3.

Устройство состоит из бункера-накопителя 1, к которому прикреплен П-образный кронштейн 2 с отверстием 3, полой ручки 4, выполненной в верхней части плоской и с отверстием 5, которым она шарнирно при. креплена к П-образному кронштейну 2 посредством болта 6 с отверстием 7 для шплинта 8, шайбы 9 и гайки 10. При этом плоская часть полой ручки 4 выполнена с изогнутым концом 11 под углом 45-90 к ее продольной оси с дополнительным отверстием 12, а по своей ширине изогнутый конец 11 ручки 4 выполнен равным внутренней ширине П-образного кронштейна 2 и закреплен во внутренней части fl-образного кронштейна 2 посредством болта 6, шайбы 9, гайки 10 и шплинта 8 при работе собираемого урожая в стоячем положении (см.фиг.1 — штрихпунктирное изображение полой ручки 4). На нижней части ручки 4 с отверстием 13 (фиг.2) закреплены разрезная втулка 14 с отверстием 15 и полый удлинитель 16 с отверстием 17 посредством болта 18, шайбы 19 и гайки 20.

Механизм управления включает в себя прикрепленный к бункеру-накопителю 1 кронштейн 21 с отверстием 22, в которое входит фиксатор 23, выполненный в виде стержня с резьбой и двумя отверстиями 24 и 25. Фиксатор 23 состоит и шплинта 26, размещенного в отверстии 24, шайбы 27 пружины 28, гайки 29, втулки 30, прикрепленной к разрезной втулке 14. В отверстии

25 закреплен трос 31, проходящий через отверстие скобы 32, закрепленной на удлинителе 16. Нижний конец удлинителя 16 выполнен с отверстием (на фиг.1 не показано), в котором закреплен второй удлинитель 33 с отверстием (на фиг.1 не показано) посредством болта 34 и гайки 35, Предпочтительная общая длина двух. удлинителей 16 и 33 должна быть до 2 м.

Для жесткого соединения ручки 4 (беэ удлинителей 16 и 33) с кронштейном 21 необходимо: снять болт 18, вынуть шплинт 26, снять шайбу 27, пружину 28, фиксатор 23, разрезную втулку 14 с ручки 4, развернуть разрезную втулку 14 на 180" и надеть ее на ручку 4 на то же месте и закрепить болтом

18, затем вставить в отверстие втулки 30 и отверстие 22 кронштейна 21 второй болт и закрепить его гайкой.

С противоположной стороны от ручки 4 во внутренней части бункера-накопителя 1 закреплена гребенка, выполненная с пластинчатыми зубьями 36 с закругленными ра"0 бочими концами и гранями. Пластины 36 имеют верхние отверстия 37 и нижние отверстия 38. Пластинчатые зубья 36 закреплены в полой эллипсообразной поперечине

39, выполненной с двумя противоположно

15 образованными рядами пазов 40 и 41, отличающиеся друг от друга шагом аи а, . а -1,5 — 2 мм и а) =3-4 мм. Длина наружной части пластинчатых зубьев 36 равна 80 — 100 мм, ширина равна 10 — 12 мм и толщина равна

20 1,5 — 2 мм. Пластинчатые зубья выполнены из стали или других прочных материалов. С торцевых сторон полой эллипсообразной поперечины 39 имеются боковины 42 с отверстиями 43 каждая. Закреплена гребенка

25, к бункеру-накопителю 1 посредством двух болтов 44 с гайками 45. Верхний болт 44 проходит через верхние отверстия 46 бункера-накопителя 1, через два отверстия боковин 42, через отверстия 37 зубьев 36 и

30 внутреннюю полость поперечины 39 и закреплен гайкой 45. Нижний болт 44 проходит через два нижних отверстия 47 бункера

1, отверстия 38 зубьев 36 и закреплен тоже гайкой 45. Для.возможности регулировки

35 наклона гребенки в бункере 1 выполнено несколько пар отверстий 47. Для образования совка и уплотнения гребенки со стенками бункера 1 два крайних зуба 36 выполнены с косым срезом 48, имеют в 2-3

40 раза большую ширину остальных зубьев и сверху подогнуты в сторону внутренних по-. верхностей стенок-бункера 1. Нижняя стенка бункера 1, контактирующая с полой эллипсообразной поперечиной 39, выпол45 нена с желобом 49. Для жесткого соединения ручки 4 с П-образным кронштейном 2 при сборе урожая (например, ягод) в стоячем положении (фиг.1) необходимо отсоединить удлинитель 33, снять механизм

50 управления с разрезной втулкой 14, вста. вить удлинитель 16 в нижний конец ручки 4 и скрепить их болтом 18. Вынуть шплинт 8 из отверстия 7 болта 6, отвинтить гайку 10 и вынуть болт 6, развернуть ручку 4 с удлинителем 16на180 в радиальном и осевом направлении, вставить изогнутый конец 11 с отверстием 12 во внутреннюю полость Побразного кронштейна 2 и закрепить их посредством болта 6 (см. фиг.1, где ручка 4 показана штрихпунктирными линиями). Для

1819524 шарнирного соединения ручки 4 с кронштейном 2 необходимо гайку 10 отвернуть на

1 — 2 оборота и, потянув за трос 31, удалить фиксатор 23 из отверстия 22 кронштейна 21.

Для сбора облепихи и теребления зерна из стеблей сорго при изготовлении метел собирают гребенку в пазах 40 поперечины

39 с шагом а = 1,5 — 2 мм. Для сбора черники, клюквы, смородины, калины зубья 36 в поперечине 39 закрепляют в пазах 40 через один паз.

Сбор плодов осуществляют следующим образом.

Для теребления зерна из стеблей сорго гребенку собирают в пазах 40 поперечины

39 с шагом между зубьями 36 1,5 — 2 мм, при этом ручку 4 закрепляют жестко с кронштейном 2, для чего зажимают. гайку 10 болта

6, а в нижней части ручку 4 закрепляют жестко посредством разрезной втулки 14 с кронштейном 21. Поддерживая одной рукой ветку сорго, а другой устройство за ручку 4, заводят зубья 36 в крону ветки и движением на себя снимают зерно иэ кроны. При накоплении зерна в бункере 1 примерно до половины ссыпают его в емкость. Такое же переоборудование устройства используют для сбора ягод облепихи из нижних веток.

Удерживая устройство за ручку 4, подводят зубья 36 гребенки верхними концами к ягодам облепихи и движениями на себя снимают плоды с веток. Для снятия плодов с верхних веток облепихи необходимо к ручке

4 прикрепить удлинитель 16 и, удерживая устройство за этот удлинитель, подводят зубья 36 к ягодам облепихи и такими же движениями снимают их в бункер 1. Для сбора черники, клюквы в наклонном положении корпуса собирающего используют ряд пазов 40 поперечины 39 с установленными зубьями 36 через один паз или ряд пазов 41 со сплошной установкой зубьев. Удерживая устройство за ручку 4, заводят зубья 36 в ветки ягод и, прикрывая ладонью второй руки верхние концы зубьев, движением устройства вверх снимают ягоды. Для удобства работы в зависимости от вида растения регулируют наклон гребенки в одну из сторон посредством перестановки болта 44 в отверстиях 47, Такое же переоборудование гребенки осу5 ществляют и для сбора плодов в стоячем положении, при этом ручку 4 с удлинителем

16 закрепляют жестко изогнутым концом 11 во внутренней полости кронштейна 2 посредством болта 6.

10 Ряд пазов 41 поперечины 39 с закрепленными в них зубьями 36 через один паз используют для сбора вишен, слив, яблок с применением в устройстве одного или двух удлинителей 16 и 33. Захватывая зубьями 36

15 плод и двигая устройство в сторону, снимают плод в бункер 1. Для удобства удаления собранных плодов из бункера 1 в емкость используют фиксатор 23 с тросом 31. Для этого, подтянув трос 31, выводят фиксатор

20 23 из отверстия 22 и одновременно наклоняют бункер к емкости. При движении бункера вниз он будет поворачиваться в шарнирном соединении (на болту 6) под действием массы собранных плодов и зани25 мать вертикальное положение, что позволяет исключить выпадение плодов из бункера и соответственно их повреждение.

Формула изобретения

30 1. Устройство для сбора ягод и фруктов, содержащее бункер-накопитель с закрепленной в нем посредством поперечины счесывающей гребенкой с параллельными эластичными зубьями, рукоятку и удлини35 тель, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено закрепленной в поперечине с возможностью осевого перемещения эллипсовидной поперечной пластиной, на

40 обеих сторонах которой выполнены пазы с переменным шагом для контактирования с зубьями гребенки.

2. Устройство по п.1, о т л и ч à ющ е е с я тем, что рукоятка смонтирована с

45 возможностью углового перемещения посредством установленного на бункеренакопителе П-образного кронштейна.

1819524

А3

Я 4044 1 .78

4Я Ю Pgz3
