Композиция для моделирования повреждений

Композиция для моделирования повреждений

Иллюстрации

Показать все

Реферат



. Использование: относится к медицине, а именно к судебной медицине. Цель изобретения - повышение точности определения глубинных деформаций в зоне повреждения . Сущность изобретения: композиция выполнена многослойной, при этом между двумя пластинами зуботехнического воска расположен слой окиси свинца и полистирола в объемном соотношении 1 : 4. Положительный эффект: изобретение позволит оценить глубинные деформации в зоне повреждения в зависимости от глубины погружения травмирующего предмета, его конструктивных особенностей и направления удара.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э А 61 К 49/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) -: »» Ж; .

«Е» „

»»» .„

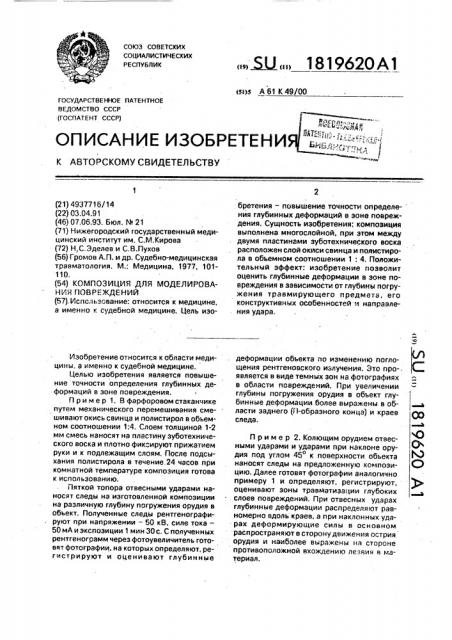

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4937716/14 (22) 03.04.91 (46) 07.06.93, бюл. M 21 (71) Нижегородский осударственный медицинский институт им. С.M,Êèðîâà (72) Н,С.Эделев и С,В.Пухов (56) Громов А.П. и др. Судебно-медицинская травматалогия. M.: Медицина, 1977, 101110. (54) КОМПОЗИЦИЯ ДЛЯ МОДЕЛИРОВАНИЯ ПОВРЕЖДЕНИЙ (57). Использование: относится к медицине, а именно к судебной медицине. Цель изоИзобретение относится к области медицины, а именно к судебной медицине.

Целью изобретения является повышение точности определения глубинных деформаций в зоне повреждения.

Пример 1. В фарфоровом стаканчике путем механического перемешивания смешивают окись свинца и полистирол в объемном соотношении 1:4. Слоем толщиной 1-2 мм смесь наносят на пластину зуботехнического воска и плотно фиксируют прижатием руки и к подлежащим слоям, После падсыхания полистирола в течение.24 часов при комнатной тЕмпературе композиция готова к использованию.

Пяткой топора отвесными ударами наносят следы на изготовленной композиции на различную глубину погружения орудия в объект. Полученные следы рентгенографируют при напряжении — 50 к8, силе тока—

50мА и экспозиции 1 мин 30с. С полученных рентгенограмм через фотоувеличитель готовят фотографии, на которых определяют. регистрируют и оценивают глубинные

„„5U „„1819620А1 бретения — повышение точности определения глубинных деформаций в зоне повреждения. Сущность изобретения: композиция выполнена многослойной,. при этом между двумя пластинами зубатехнического воска расположен слой акаси свинца и полистирола в объемном соотношении 1: 4. Положительный эффект: изобретение позволит оценить глубинные деформации в зоне повреждения в зависимости от глубины погружения травмирующего предмета, его конструктивных особенностей и направления удара. деформации объекта по изменению поглощения рентгеновского излучения. Эта проявляется в виде темных зон на фотографиях в области повреждений. При увеличении глубины погружения орудия в объект глубинные деформации более выражены в области заднего (П-образного конца) и краев следа, fl р и м е р 2. Колющим орудием отвесными ударами и ударами при наклоне орудия под углом 45 к поверхности объекта наносят следы на предложенную композицию. Далее готовят фотографии аналогично примеру 1 и определяют, регистрируют, оценивают зоны травматизации глубоких слоев повреждений. При отвесных ударах глубинные деформации распределяют равномерно вдоль краев, а при наклонных ударах деформирующие силы в основном распространяют в сторону движения астрин орудия и наиболее выражены на стороне противоположной вхождению лезвия в материал.

1819620 вреждения в зависимости от глубины погружения травмирующего предмета, его конструктивных особенностей и направления удара и конструктивных особенностей травмирующего инструмента.

Составитель Е.Дубовицкая

Техред М.Моргентал Корректор О.Густи

Редактор С.Кулакова

Заказ 1993 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

П риме р 3. Двумя ножами, первый из которых имел прямолинейный скос, а у второго острие располагалось на одной линии с обушком, наносят следы на предложенную композицию. По вышеизложенной ме- 5 тодике готовят фотографии, по которым определяют, регистрируют, оценивают глубинные деформации в зоне повреждений, Установлено, что при действии ножа, имеющего скос, деформирующие силы распреде- 10 ляются вдоль линии контакта всего острия.

В следах от второго ножа зоны травматиэации определяют лишь в месте контакта обушка ножа, Использование изобретения позволяет 15 оценить глубинные деформации в зоне поФормула изобретения

Композиция для моделирования повреждений, содержащая зуботехнический воск, отличающаяся тем,что, сцелью повышения точности определения глубинных деформаций в зоне повреждения, композиция выполнена многослойной, при этом между двумя пластинами зуботехнического воска расположен слой окиси свинца и полистирола в объемном соотношении 1;4.
