Реферат



Использование: изобретение используется в аппаратах высокого давления с алмазными наковальнями, где требуется параллельность рабочих граней наковален. Сущность изобретения заключается в том, что одна из наковален неподвижна, а другая размещена на торце поршня, юстируемого в отверстии корпуса с помощью двух трупп центровочно-направляющих винтов, разнесенных вдоль оси отверстия. Ближайшая к наковальне группа винтов осуществляет, в основном, центрирование наковален, а более удаленная - преимущественно наклоны, и обе группы обеспечивают безлюфтовое скольжение поршня. Поршень установлен в отверстии с зазором, достаточным для центрирования и регулирования наклонов. 1 ил.

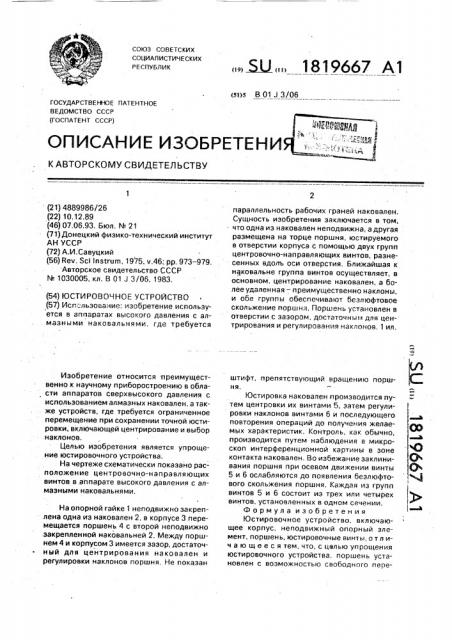

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 01 J 3/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ ня

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4889986/26 (22) 10.12.89 (46) 07.06.93. Бюл. ¹ 21 (71) Донецкий физико-технический институт

АН УССР (72) А.И;Савуцкий (56) Rev, Sci Instrum, 1975, v.46; рр, 973 — 979. Авторское свидетельство СССР

¹ 1030005, кл. В 01 J 3/06, 1983. (54) ЮСТИРОВОЧНОЕ УСТРОЙСТВО (57) Исп:льзование: изобретение используется в аппаратах высокого давления с апмазными наковальнями, где требуется

Изобретение относится преимущественно к научному приборостроению в области аппаратов сверхвысокого давления с использованием алмазных наковален, а также устройств, где требуется ограниченное перемещение при сохранении точной юстировки, включающей центрирование и выбор наклонов.

Целью изобретения является упрощение юстировочного устройства.

На чертеже схематически показано расположение центровочно-направляющих винтов в аппарате высокого давления с алмазными наковальнями.

На опорной гайке 1 неподвижно закреплена одна из наковален 2, в корпусе 3 перемещается поршень 4 с второй неподвижно .закрепленной наковальней 2. Между поршнем 4 и корпусом 3 имеется зазор, достаточ° ный для центрирования наковален и регулировки наклонов поршня. Не показан

„„ЯХ„„1819667 А1 параллельность рабочих граней наковален.

Сущность изобретения заключается в том, что одна из наковален неподвижна, а другая размещена на торце поршня, юстируемого в отверстии корпуса с помощью двух групп центровочно-направляющих винтов, разнесенных вдоль оси отверстия. Ближайшая к наковальне группа винтов осуществляет, в основном, центрирование наковален, а более удаленная — преимущественно наклоны, и обе группы обеспечивают безлюфтовое скольжение поршня. Поршень установлен в отверстии с зазором, достаточным для центрирования и регулирования наклонов. 1 ил. штифт, препятствующий вращению поршЮстировка наковален производится путем центровки их винтами 5, затем регулировки наклонов винтами 6 и последующего повторения операций до получения желаемых характеристик. Контроль, как обычно, производится путем наблюдения в микроскоп интерференционной картины в зоне контакта наковален. Во избежание заклинивания поршня при осевом движении винты

5 и 6 ослабляются до появления безлюфтового скольжения поршня. Каждая из групп винтов 5 и 6 состоит из трех или четырех винтов, установленных в одном сечении.

Формула изобретения

Юстировочное устройство, включающее корпус, неподвижный опорный элемент, поршень, юстировочные винты, î т л ич а ю щ е е с я тем, что, с целью упрощения юстировочного устройства, поршень установлен с возможностью свободного пере1819667

Составитель А. Савуцкий

Техред М.Моргентал

Редактор Т, Федотов

Корректор И. Шмакова

Закаа t 995 Тираж Подписное

8НИИП 4 Государственного комитета по изобретениям и открытиям при ГКНТ СССР ч: 113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мещения в отверстии корпуса, снабженного расположенными вдоль его оси на расстоянии не менее диаметра поршня двумя группами юстировочных винтов с полусферическими концами, взаимодействующими с поршнем,
