Реферат



Использование: в химической, металлургической и. других отраслях промышленности . Сущность изобретения: корпуса циклонных элементов выполнены из фильтрующего материала. Пространство корпуса, в котором размещены корпуса циклонных элементов, изолированное от камер ввода запыленного газа и пылевой камеры, соединено с отводящим патрубком камеры вывода очищенного газа перепускной трубой. Верхний перфорированный конец трубы расположен в отводящем патрубке и снабжен наклонным козырьком. Он выполнен из перекрывающих одна другую металлических пластин, закрепленных шарнирно на перепускной трубе. Пластины соединены по периметру гибким металлическим элементом , один конец которого жестко соединен с регулирующим винтом. 3 ил.

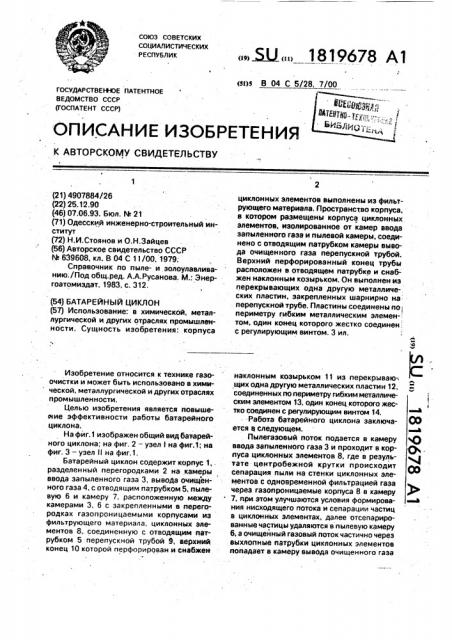

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 04 С 5/28, 7/00

ГОСУДАРСТВЕ!НОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

О

«4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

t (21) 4907884/26 (22) 25.12.90 (46) 07.06.93. Бюл. М 21 (71) Одесск и инженерно-строительный институт (72) H.È.Ñòîÿíîâ и О.Н.Зайцев (56) Авторское свидетельство СССР

М 639608, кл. В 04 С 11/00, 1979;

Справочник по пыле- и золоулавливанию./Под общ.ред. А.А.Русанова, M.: Энергоатомиздат, 1983, с. 312. (54) БАТАРЕЙНЫЙ ЦИКЛОН (57) Использование: в химической, металлургической и других отраслях промышленности. Сущность изобретения: корпуса

Изобретение относится к технике газоочистки и может быть использовано в химической, металлургической и других отраслях промышленности.

Целью изобретения является повышеаие эффективности работы батарейного циклона.

На фиг.1 изображен общий вид батарейного циклона; на фиг. 2 — узел! на фиг.1; на фиг, 3 — узел II на фиг.1.

Батарейный циклон содержит корпус 1, разделенный перегородками 2 на камеры ввода запыленного газа 3, вывода очищенного газа 4. с отводящим патрубком 5, пылевую 6 и камеру 7, расположенную между камерами 3, 6 с закрепленными в перегородках газопроницаемыми корпусами из фильтрующего материала, циклонных элементов 8,. соединенную с отводящим патрубком 5 перепускной трубой 9, верхний конец 10 которой перфорирован и снабжен

„„ Ы„„1819678 А1 циклонным элементов выполнены из фильтрующего материала. Пространство корпуса, в котором размещены корпуса циклонных элементов, изолированное от камер ввода запыленного газа и пылевой камеры. соединено с отводящим патрубком камеры вывода очищенного газа перепускной трубой.

Верхний перфорированный конец трубы расположен в отводящем патрубке и снабжен наклонным козырьком. Он выполнен из перекрывающих одна другую металличе-. ских пластин, закрепленных шарнирно на перепускной трубе. Пластины соединены по периметру гибким металлическим элемен- . том, один конец которого жестко соединен. с регулирующим винтом. 3 ил. наклонным козырьком 11 иэ перекрывающих одна другую металлических пластин 12, соединенных по периметру гибким металлическим элементом 13, один конец которого жестко соединен с регулирующим винтом 14.

Работа батарейного циклона заключается в следующем.

Пылегазовый поток подается в камеру ввода запыленного газа 3 и проходит в корпуса циклонных элементов 8, где в результате центробежной крутки происходит сепарация пыли на стенки циклонным элементов с одновременной фильтрацией газа через газопроницаемые корпуса 8 в камеру

7, при этом улучшаются условия формирования нисходящего потока и сепарации частиц в циклонных элементах, далее отсепарированные частицы удаляются в пылевую камеру

6, а очищенный газовый поток частично через выхлопные патрубки цикяонных элементов попадает в камеру вывода очищенного газа

1819678

Фиг.1

4 с отводящим патрубком 5, где, проходя через перфорацию перепускной трубы 9, эжектирует отфильтрованную часть газового потока, Изменение положения регулировочного винта 14 и соответственно перемещение гибкого металлического элемента 13 вызывает изменение угла наклонного козырька, что приводит к увеличению или уменьшению величины проходящего через перфорацию перепускной трубы 9 очищенного газа, а, следовательно, и эжектируемой части,отфильтрованного газа, Технические преимущества заявляемой конструкции заключаются в том, что впер- 15 . вые в батарейном циклоне посредством соединения камеры с газопроницаемыми корпусами циклонных элементов с отводящим патрубком перепускной трубой осуществляется фильтрация и центробежная 20 очистка газового потока с возможностью регуляции соотношения этих процессов, что позволяет достичь поставленной цели повышения эффективности работы батарейного циклона, 25

Формула изобретения

Батарейный циклон, содержащий корпус. разделенный перегородками на камеры ввода запыленного газа, пылевую и чистого газа, циклонные элементы, корпуса которых расположены в пространстве между камерой чистого газа и пылевой камерой, а выхлопные трубы — в камере ввода запыленного газа, присоединенный к камере чистого газа отводящий патрубок, о т л и ч а ю щ ий с я тем, что. с целью повышения эффек/ тивности работы, он снабжен перепускной трубой, соединяющей пространство между камерой чистого газа и пылевой камерой, с отводящим патрубком, верхний перфорированный конец трубы расположен в отводящем патрубке и снабжен наклонным козырьком, выполненным из перекрывающих одна другую металлических пластин, закрепленных шарнирно на перепускной трубе и соединенных по периметру гибким металлическим элементом, один конец которого жестко соединен с регулирующим винтом, при этом корпуса циклонных элементов выполнены из фильтрующего материала, 1819678

Узы

@eall

Составитель И.Стоянов

Техред M.Mîðråíòàë Корректор О.Кравцова

Редактор
