Устройство для получения декоративного слоя из цветных масс

Устройство для получения декоративного слоя из цветных масс

Иллюстрации

Показать все

Реферат



Использование: относится к области строительства, а именно к производству декоративных отделочных строительных изделий , при получении многоцветной массы и декоративного рисунка на лицевой поверхности отделочных стройматериалов. Сущность изобретения: устройство для получения декоративного слоя из цветных масс включает емкость с перфорированным днищем , установленную на раме. Устройство снабжено по меньшей мере двумя дополнительными емкостями, установленными с зазором одна над другой поД основной емкостью и на одной вертикали с ней. В каждой дополнительной емкости выполнены отсеки, установленные по периферии и снабженные шиберами для регулирования высоты слоя цветной массы. Днища первой и второй верхних емкостей выполнены перфорированными . Днище нижней емкости выполнено в виде сетки, снабженной съемными перфорированными вкладышами. Рама оснащена вибратором. Днища дополнительных верхних емкостей оснащены трубками. Трубки одной емкости установлены с зазором в трубки другой. Выходные отверстия трубок расположены над перфорированными вкладышами. 1 з.п. ф-лы, 7 ил. Ё

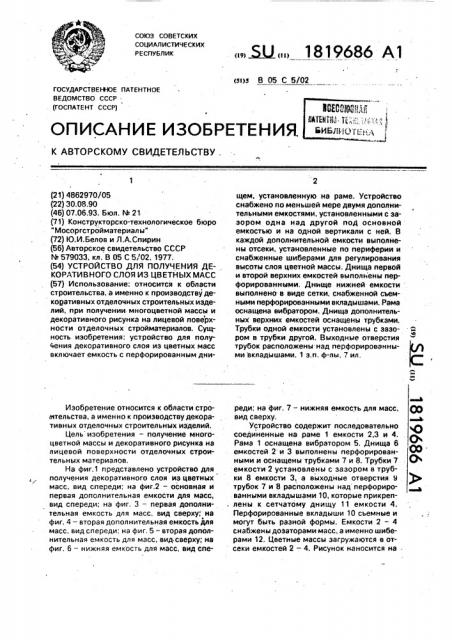

СОЮЗ СОВЕТСКИХ сОциАлистических

РЕСПУБЛИК (е9) (! I) (s()s B 05 С 5/02

ГОСУДАРСТВЕН.ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР . (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

И (21) 4862970/05 (22) 30.08,90 (46) 07.06.93. Бюл. ЬЬ 21 (71) Конструкторско-технологическое бюро

"Мосоргстройматериалы" (72) Ю.И.Белов и Л.А.Спирин (56) Авторское свидетельство СССР

М 579033, кл. В 05 С 5/02, 1977, (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ДЕКОРАТИВНОГО СЛОЯ ИЗ ЦВЕТНЫХ МАСС (57) Использование: относится к области строительства, а именно к производству декоративных отделочных строительных изделий, при получении многоцветной массы и декоративного рисунка на лицевой поверхности отделочных стройматериалов, Сущность изобретения: устройство для получения декоративного слоя из цветных масс включает емкость с перфорированным дниИзобретение относится к области строительства, а именно к производствудекоративных отделочных строительных изделий.

Цель изобретения — получение многоцветной массы и декоративного рисунка на лицевой поверхности отделочных строительных материалов.

На фиг.1 представлено устройство для получения декоративного слоя из цветных масс, вид спереди; на фиг.2 — основная и первая дополнительная емкости для масс, вид спереди; на фиг. 3 — первая дополнительная емкость для масс, вид сверху; на фиг, 4 — вторая дополнительная емкость для масс, вид спереди; на фиг, 5 — вторая дополнительная емкость для масс, вид сверху; нв фиг. 6 — нижняя емкость для масс, вид спещем, установленную на раме. Устройство снабжено по меньшей мере двумя дополнительными емкостями, установленными с зазором одна над другой под основной емкостью и на одной вертикали с ней. В каждой дополнительной емкости выполнены отсеки, установленные по периферии и снабженные шиберами для регулирования высоты слоя цветной массы. Днища первой и второй верхних емкостей выполнены перфорированными. Днище нижней емкости выполнено в виде сетки, снабженной съемными перфорированными вкладышами. Рама оснащена вибратором. Днища дополнительных верхних емкостей оснащены трубками.

Трубки одной емкости установлены с зазором в трубки другой. Выходные отверстия трубок расположены над перфорированными вкладышами, 1 з.п. ф-лы, 7 ил.

° веем реди; на фиг. 7 — нижняя емкость для масс. Q(j вид сверху. мийУстройство содержит последовательно ь р соединенные на раме 1 емкости 2,3 и 4.

Рама 1 оснащена вибратором 5, Днища 6 емкостей 2 и 3 выполнены перфорирован- О© ными и оснащены трубками 7 и 8. Трубки 7 О емкости 2 установлены с зазором в трубки о емкости 3. е выходные отверстия В трубок 7 и 3 расположены над перфорированными вкладышами 10, которые прикреплены к сетчатому днищу 11 емкости 4.

Перфорированные вкладыши 10 съемные и могут быть разной формы. Емкости 2 — 4 снабжены дозаторами масс, а именно шиберами 12. Цветные массы загружаются в отсеки емкостей 2 —. 4, Рисунок наносится на

1819686 поддон формы 13. На раме 1 над емкостями

2 — 4 установлена основная емкость 14 с перфорированным днищем.

Устройство работает следующим образом.

Загружается. цветная цементно-песчаная масса в основную емкость 14 и в отсеки дополнительных емкостей 2 — 4, причем в каждую емкость определенного цвета. Шибер 12 устанавливают в каждой емкости в определенном положении в зависимости от рисунка. Затем включают вибратор 5, За счет тиксотропных свойств цементно-песчаных масс под действием вибрации происходит разжижение их, Цветные цементно-песчаные массы становятся текучими, в связи с чем проходят через перфорацию мелкими дозами сверху вниз. Основная емкость 14 имеет самые маленькие отверстия, поэтому зта масса как бы каплями попадает в следующую за ней емкость, увлекаемая большим количеством другой цветной массы проходит из емкости в емкость сверху вниз, Таким образом происходит неполное перемешивание цветных масс и на поддон формы 13 укладывается полуперемешанная из различных цветов цементно-песчаная масса, при этом из трубок 7 и 8 выходит масса на перфорированные вкладыши 10 и часть массы проходит через перфорацию мелкими дозами на поддон, а другаячасть, которая стекает с вкладышей.10, укладывается сплошными линиями. Цветная масса, выходящая из трубок и проходящая через перфорацию, обра,/ зует разводы в виде двух кругов один в друroM, Вкладыши 10 на нижней емкости взаимозаменяемы и имеют различную форму, что влияет на разнообразие рисунков, особенно под естественный камень, Формула изобретения

1. Устройство для получения декоративного слоя из цветных масс, включающее ем10 кость с перфорированным днищем, установленную на раме, о т л и ч а ю щ е е с я тем, что, с целью получения многоцветной массы и декоративного рисунка на лицевой поверхности отделочных строительных материа15 лов, оно снабжено по меньшей мере двумя дополнительными емкостями, установленными с зазором одна над другой под основной емкостью и на одной вертикали с ней, в каждой дополнителЬной емкости выполне20 ны отсеки, установленные по периферии и снабженные шиберами для. регулирования высоты слоя цветной массы, при этом днища первой и второй верхних емкостей выполнены перфорированными, а нижней — в виде сетки, снабженной съемными перфорированными вкладышами, причем рама оснащена вибратором.

2. Устройство по й. 1, о т л и ч а ю щ е ес я тем, что днища дополнительных верхних 0 емкостей оснащены трубками, причем трубки одной емкости установлены с зазором в трубки другой, выходные отверстия их расположены над перфорированными вкладышами.

1819686

1819686

Фи К
