Станок для окорки короткомерных лесоматериалов

Станок для окорки короткомерных лесоматериалов

Иллюстрации

Показать все

Реферат



Использование: станок для окорки короткомерных лесоматериалов может быть использован в лесной и целлюлозно-бумажной промышленности. Сущность изобретения: оператор при помощи силового цилиндра 10 поворачивает несущие штанги 1 на угол, обеспечивающий захваты лесоматериала по его центру. Затем включает в работу силовые цилиндры 3 и ступенчатыми зажимами 8 зажимает лесоматериал 13. Оператор подает лесоматериал к рабочему органу 14 и включает привод поворота 9. Происходит окорка лесоматериала, окоренный лесоматериал оператор сбрасывает в лоток приемного устройства путем поворота несущих штанг 1 силовым цилиндром 10 и движением силовых цилиндров 3. При изменении длины лесоматериалов оператор имеет возможность при помощи силовых цилиндров 3 развести несущие штанги Т со ступенчатыми зажимами 8 на необходимую величину, обеспечивающую захват лесоматериалов . Для более точной подачи лесоматериала оператор может изменить положение его при помощи подъема или опускания приемного стола силовым цилиндром . 4 ил. 103 к (Л С 00 д ю VI Os VI /# фцг.{

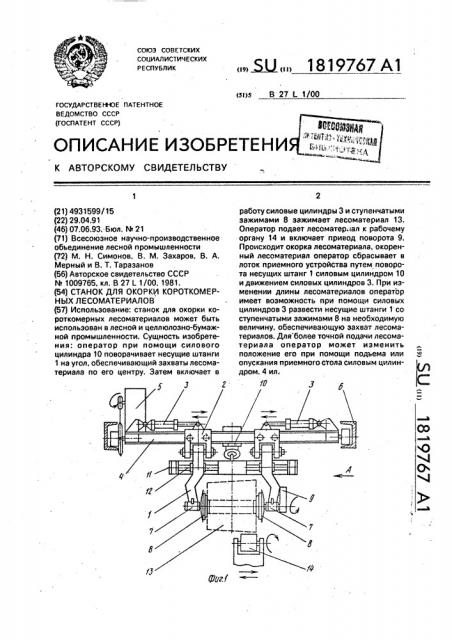

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)з В 27 (1/00

ГОСУДАРСТВЕН-ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4931599/15 (22) 29.04.91 (46) 07.06.93. Бюл. М 21 (71) Всесоюзное научно-производственное объединение лесной промышленности (72) M. Н. Симонов, В. M. Захаров, В. А.

Мерный и В; Т. Таразанов (56) Авторское свидетельство СССР

М 1009765, кл. В 27 L 1/00, 1981. (54) СТАНОК ДЛЯ ОКОРКИ КОРОТКОМЕРНЫХ ЛЕСОМАТЕРИАЛОВ (57) Использование: станок для окорки короткомерных лесоматериалов может быть использован в лесной и целлюлозно-бумажной промышленности. Сущность изобретения: оператор при помощи силового цилиндра 10 поворачивает несущие штанги

1 на угол, обеспечивающий захваты лесоматериала по его центру. Затем включает в у J 2

„„5U„„1819767 А1 работу силовые цилиндры 3 и ступенчатыми зажимами 8 зажимает лесоматериал 13.

Оператор подает лесоматер. ал к рабочему органу 14 и включает привод поворота 9.

Происходит окорка лесоматериала, окоренный лесоматериал оператор сбрасывает в лоток приемного устройства путем поворота несущих штанг 1 силовым цилиндром 10 и движением силовых цилиндров 3. При изменении длины лесоматериалов оператор имеет возможность при помощи силовых цилиндров 3 развести несущие штанги 1 со ступенчатыми зажимами 8 на необходимую величину, обеспечивающую захват лесоматериалов. Для более точной подачи лесоматериала оператор может изменить положение его при помощи подъема или опускания приемного стола силовым цилиндром. 4 ил;

N б

1819767

3 и ступенчатыми зажимами 8 зажимает лесоматериал 13. Если лесоматериал содержит внутреннюю гниль, то зажимы ее

Изобретение относится к устройствам для окорки преимущественно короткомерных лесоматериалов толщиной более 24 см и может быть использовано в лесной и целлюлозно-бумажной промышленности. 5

Цель изобретения — повышение эффективности работы, улучшение качества окорки и упрощение конструкции станка для низкокачественных короткомерных лесоматериалов, 10

На фиг. 1 изображен общий вид станка для окорки короткомерных лесоматериалов (вид сбоку); на фиг. 2 — вид А на фиг. 1; на фиг. 3 изображена Е-образная балка суппорта станка (вид сверху); на фиг. 4 иэобра- 15 жены Е-образная балка и несущие штанги суппорта станка (вид сбоку), Пунктирными линиями изображен предмет обработки, .Стрелками обозначено направление движения.

Станок для окорки короткомерных лесоматериалов содержит подвижный суппорт, включающий несущие фигурные штанги.1, закрепленные в подвижных каретках 2, которые перемещаются силовыми цилиндра- 25 ми 3 по направляющим 4 подвижной. тележки станка, перемещающейся при помощи привода 5 по несущим балкам 6.

Несущие подвижные штанги 1 снабжены обоймами 7, ступенчатыми зажимами 8 30 тарельчатого типа и гидравлическим приводом 9, которые взаимодействуют посредством силового цилиндра 10 с балкой 11

E-образной формы, содержащей гладкую ось 12, по которой скользит опора несущей 35 штанги 1. Окорка короткомерного лесоматериала 13 выполняется подвижным рабочим органом 14. Для того, чтобы обеспечить зажим короткомерных лесоматериалов, имеющих разную толщину. станок снабжен 40 приемным столом 15, выполненным в виде цепного транспортера, который взаимодействует с силовым цилиндром 16 для подъема и опускания стола.

Станок работает следующим образом.

Короткомерные лесоматериалы подают на приемный стол 15 станка. Оператор при помощи силового цилиндра 10 поворачивает несущие штанги 1 на угол, обеспечиваю- 50 щий захват лесоматериала по его центру.

Затем включает в работу силовые цилиндры продавливают, и зажим производится по здоровой древесине. Затем оператор подает лесоматериал к рабочему органу 14 и включает привод поворота 9. Происходит окорка лесоматериала. Окоренный лесоматериал оператор сбрасывает в лоток приемкого устройства 17 путем поворота несущих штанг 1 силовым цилиндром 10 и движением силовых цилиндров 3 в противоположную сторону.

При изменении длины лесоматериалов оператор имеет возможность при помощи силовых цилиндров 3 развести несущие штанги 1 со ступенчатыми зажимами 8 на необходимую величину, обеспечивающую захват лесоматериалов.

При уменьшении толщины лесоматериала, чтобы обеспечить захват его точно по центру, оператор включает привод 5 и перемещает подвижную тележку станка по несущим балкам 6 на необходимое расстояние, обеспечивающее захват лесоматериала по его центру. Для более точной подачи лесоматериала оператор может изменить положение его при помощи подъема или опускания приемного стола 15 силовым цилиндром 16.

Использование предлагаемого станка позволяет производить окорку короткомерных низкокачественных лесоматериалов, а в сочетании со станкам расколки и удаления гнили позволяет получать качественное сырье, пригодное для производства технологической щепы, взамен громоздких корообдирочных барабанов.

Формула изобретения

Станок для окорки короткомерных лесоматериалов, включающий несущие балки, универсальный качающийся суппорт с силовыми цилиндрами, подвижный механизм окорки, привод поворота лесоматериалов, и приемный стол, отличающийся тем, что, с целью повышения эффективности работы, улучшения качества скарки и упрощения конструкции, суппорт выполнен в виде подвижных несущих. фигурных штанг, контактирующих с балкой, имеющей Е-образную форму, через поперечины которой происходит ось, взаимодействующая с фигурными штангами и силовым цилиндром, при этом на концах фигурных штанг в обоймах смонтированы ступенчатые зажимы тарельчатого типа, взаимодействующие с приводом поворота лесоматериала.

1819767

ВиЯА

Ðèà. 4

Составитель М.Симонов

Техред М.Моргентал

Корректор -Т. Ваш кович

Редактор. Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Заказ 2000 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

",6
