Реферат



Назначение: изготовление многоцветных изделий методом литья под давлением на машине с упрощенной конструкцией, уменьшенными габаритами и энергоемкостью . Сущность изобретения: пластикаторы 2, 3 с инжекционными группами установлены на роторе ижекции 1. Каждая инжекционная группа имеет одинаковое количество сопл 4. 5, равномерно расположенных в диске ротора 1 и связанных с соответствующим плзстикатором. Количеством шагов в цепном конвейере выбрано отличающимся на единицу от-чисел, кратных количеству позиций каждого из роторов. 1 з. п. фглы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)5 В 29 С 45/04, 45/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ, СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ Рg j q

А t

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4619369/05 (22) 17. t1.88 (46) 07.06.93. Бюл. М 21 (71) Ульяновский филиал Конструкторского бюро автоматических линий (72) B.È.Àðõèïîâ, В,С.Ефимов, H.Ê.Ëàýàðåâ . и В.С.Торопыгин (56) 1. Авторское свидетельство СССР

N 318482. кл. В 29 С 45/08, 1969. . 2, Авторское свидетельство СССР

ЬЬ 870173, кл. В 29 С 45/04, 1980.. (54) МАШИНА ДЛЯ ЛИТЬЯ ИЗДЕЛИЙ ИЗ

ПОЛИМЕРНЫХ МАТЕРИАЛОВ

„„. Ж„„1819780 А1

{57) Назначение: изготовление многоцветных изделий методом литья под давлением на машине с упрощенной конструкцией, уменьшенными габаритами и энергоемкостью. Сущность изобретения: пластикаторы

2, 3 с инжекционными группами установлены на роторе ижекции 1. Каждая инжекционная группа имеет одинаковое количество сопл 4, 5, равномерно расположенных в диске ротора 1 и связанных с соответствующим пластикатором. Количеством шагов в цепном конвейере выбрано отличающимся на единицу от чисел, кратных количеству позиций каждого из роторов. 1 з. и. ф.-лы, 1 ил.

1819780

Изобретение относится к области переработки пластмасс, в частности к машинам для литья под давлением многоцветных иэделий иэ термопластичных полимерных материалов.

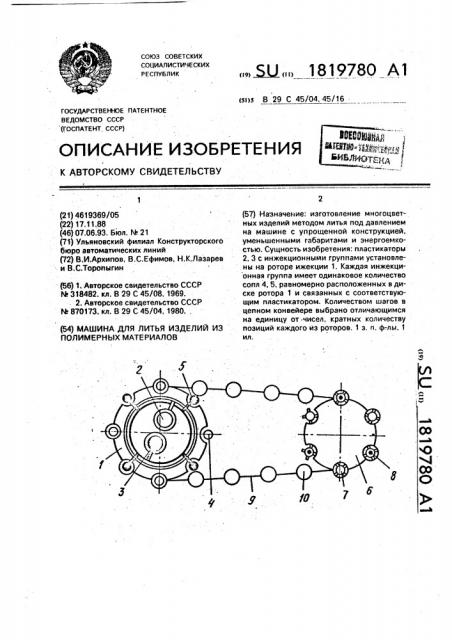

Цель изобретения - изготовление многоцветных изделий на машине с упрощенной конструкцией, уменьшенными габаритами и энергоемкостью, На чертеже изображена схематическая компоновка машины,,Машина для литься многоцветных изделий из полимерных материалов содержит ротор инжекции 1„снабженный пластикаторами 2 и 3 с ижекционными группами, каждая из которых имеет одинаковое количество сопл 4 и 5, равномерно расположенных в диске ротора 1 и связанных соответствующим п ласти катором, ротор смыкания 6, снабженный механизмами поворота 7 матрицы и выталкивателя 8, замкнутый цепной конвейер 9, охватывающий роторы 1, 6. В конвейере установлены разьемные литьевые формы 10. Количество шагов в цепном конвейере выбрано отличающимся на единицу от чисел, кратных количеству позиций каждого из роторов. Количество выталкивателей 8 на роторе смыкания 6 выбрано равным частному от деления количества позиций в роторе на количество цветов многоцветного изделия.

Работа машины осуществляется следующим образом, При включении машины в работу от ее привода (не показан) приходят в непрерывное синхронное вращение роторы 1, 6 и конвейер 9.

Конвейер 9 вносит в ротор инжекции 1 сомкнутую литьевую форму 10, в котором материал, например, белого цвета, расплавленный в пластикаторе 2, нагнетается под давлением через литьевое сопло инжекционной группы 4 в формообразующую полость формы, соответствующую одноцветной части изделия. По истечении определенной выдержки B роторе инжекции, достаточной для застывания расплава, форма 10 с отлитой в ней заготовкой транспортируется конвейером 9 к ротору смыкания 6 и вписывается в него, В роторе 6 механизм поворота 7 обеспечивает расчленение матрицы с пуансоном (не показаны), в котором задерживается отлитая заготовка, и поворачивает матрицу относительно своей оси симметрии на угол, достаточный для совмещения формообразующего участка, под заливку следующей части изделия, соответствующей его полной конфйгурации, с пуансоном формы.

2 Машина поп.1, отличающаяся тем, что она снабжена ротором смыкания с выталкивателями, количество которых выбрано равным час ному от деления количества позиций в роторе на количество цветов многоцветного иэделия.

По окончании поворота матрицы механизм

7 опускает ее на пуансон и выходит из зацепления с матрицей, Затем форма 10 подается конвейером 9 снова в ротор инжекции

1 и благодаря тому, что количество шагов в цепном конвейере отличается от числа, кратного количеству позиций каждого из роторов, на единицу, совмещается с соплом инжекционной группы 5, через которое ма10 териал, например, черного цвета. расплавленный в пластикаторе 3, нагнетается под давлением в формообразующую полость, соответствующую полной конфигурации иэделия, 15 После ротора инжекции форма 10 возвращается конвейером 9 в ротор 6, где совмещается с механизмом поворота 7 и с соосным ему выталкивателем 8, в котором производится захват, отвод и поворот мат20 рицы в том же порядке, как и при первом обороте конвейера. Кроме того, в роторе 6 под действием выталкивателя 8 при своем движении вверх производятся съем изделия и удаление эго в лоток (не показан), Затем выталкиватель 8 опускается в исходное положение, матрица опускается механизмом 7 на пуансон и выхЬдит с ним иэ зацепления, форма 10 транспортируется конвейером 9 к ротору инжекции, далее цикл повторяется.

В зависимости от количества цветов многоцветного изделия определяют количество пластикаторов в роторе инжекции и количество формообразующих участков на поворотной матрице. соответствующих

З5 конфигурации каждой одноцветной части изделия.

Формула изобретения

1. Машина для литья изделий иэ полимерных материалов, содержащая ротор

40 инжекции, пластикаторы с инжекционными группами и замкнутый цепной конвейер с пресс-формами, отличающаяся тем, что, пластикаторы с инжекционными группами установлены на роторе инжекции, 45 причем каждая инжекционная группа имеет одинаковое количество сопл, равномерное расположенных в диске ротора и связанных с соответствующим пластикатором, причем количество шагов в цепном конвейере вы50 брано отличающимся на единицу от чисел, кратных количеству позиций каждого иэ роторов.
