Полиуретановая композиция

Полиуретановая композиция

Иллюстрации

Показать все

Реферат



Использование; в кзчеслпе з.п рзнвов, заливочных компаундов и .;;оляци онных покрытий, .Сущность изобретения; композиция наряду с касторовым маслом содержит раствор изоцианатоуретана втолуилендиизоцианэте с содержанием изоцизнатных групп, равным 16--°7%. гидроксид кальция, гидроксйд меди и дополнительно, оксиэтилироса.чный диалкилфенол и воду. Композицию приготовляют при перемешивании и нагревании. 1 табл.

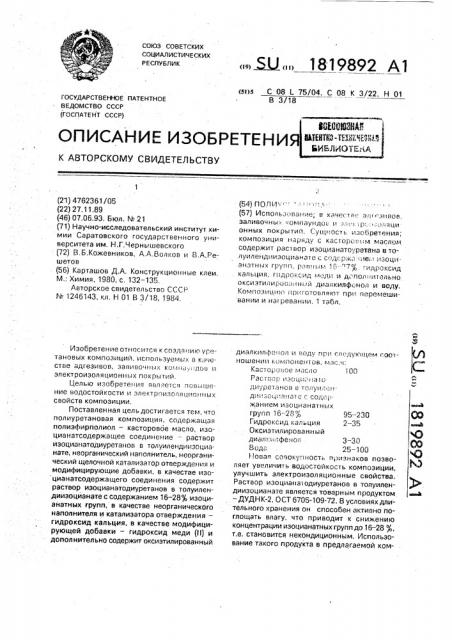

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4762361/05 (22) 27,11,89 (46) 07.06.93. Бюл. N 21 (71) Научно-исследовательский институт химии Саратовского государственного университета им, Н.Г.Чернышевского (72) В.Б;Кожевников, А.А.Волков и В.А.Решетов (56) Карташов Д.А. Конструкционные клеи, М.: Химия, 1980, с. 132- i35.

Авторское свидетельство СССР

Rt !246143, кл, Н 01 В 3/18, 1984, Изобретение относится к создани1о уретановых композиций, используемых в качестве адгезивов, заливочных кол111а;::дов и электроизоляционных покрытий.

Целью изобретения является повышение водостойкости и электроизол 1L(t1оlп1ых свойств композиции.

Поставленная цель достигается тем, что полиуретановая композиция, содержащая полиэфирполиол — касторовое масло, изоцианатсодержащее соединение — раствор изоцианатодиуретанов в толуилендиизоцианате, неорганический наполнитель, неорганический щелочной катализатор отверждения и модифицирующие добавки, в качестве изо цианатсодержащего соединения содержит раствор изоцианатодиуретанов в толуилендиизоцианате с содержанием 16-28% изоцианатных групп, в качестве неорганического наполнителя и катализатора отверждения— гидраксид кальция, в качестве модифицирующей добавки — гидроксид меди (!!) и дополнительно содержит оксиэтилированный

„„.Яi„„1819892 А1 (я)з С 08 1 75/04, C 08 К 3/22 Н 01

В 3/18 (54) ПО !И"" "" ." . (57) Использование; в каче» - » эл >--зивов, заливочны . <Омпаундо1.: и »11», 1р: .:- ..."-яци онных покрытий. Сущность изобретения; композиция наряду с касторо111:1м маслом содержит рас1вор изоцианатоуретана в то/1уилеttдttиэОцизHат0 с сОдсрж:1 -: 1еi. . изоци знатных групп, рал,1ыл; ;6--"7%. гидроксид кальция, гидроксид меди и д;пол::111ельно оксиэтилирова:1н11й диалкилф нол и воду.

Композициго приготовляют при перемешивании и на1ревании. 1 табл. диалкилфе11ОЛ и воду ftpt1 слс дук1»цем cQ0TНОШЕНИИ КомПОНЕНТОВ, Màå. t:

Каст оро:1ое л1;1слк 1 00

Раствор изоци .;tjtU ди грета1.1ов в ди: зоц1:а!1Гп е с содеj жанием изоцианатных групп 16-28% 95-230

Гидроксид кальция 2 — 35

Оксиэтилированный диал1;и-фенол 3 — 30

Вода 25 — 100

Новая солоху 1ность и!)изнаков позво ляет увеличи" ь водостойкость композиции, улучшить электроизоляционные свойства, Раствор изоциана-одиуретанов в толуилендиизоцианате является товарным продуктом — ДУДН К-2, ОСТ 6705-109-72. 8 условиях длительного хранения он способен активно поглощать влагу, что приводит к снижению концентрации изоцианатных групп до 16 — 28 %. т,е. становится некондиционным, Использование такого продукта в предлагаемой ком- .

1819892 позиции позволяет утилизировать иэицианатсодержащие отходы, Пример 1, 100 г раствора изоцианатодиуретанов в толуилендиизоцианате нагревают в колбе с обратным холодильником при 90 С. При перемешивании добавляют

2,3 мл дистиллированной воды, Полученную смесь нагревают при 90 С в течение 4 ч.

Содержание изоцианатных групп (16 ) (контролируется по ОСТ 6-05-109-72). 230 г полученного продукта перемешивают с 100 г касторового масла до получения однородной массы. Свежеосажденный гидроксид меди (И) массой 3 г смешивают с 35 г гидроксида кальция. Полученную смесь вносят в раствор касторового масла с изоцианатом, добавляют 30 г оксиэтилированного диалкилфенола, 100 г воды и перемешивают..

Жизнеспособность полученной.композиции

20 мин. Ее отливают в формочки и через 4 ч извлекают отливки. Образцы испытывают на адгезионную прочность через 24 ч после полимеризации, Пример 2. В сосуд емкостью 3 л помещают 300 г раствора изоцианатодиуретанов в толуилендиизоцианате и 1,2 мл воды.

Смесь перемешивают, емкость закрывают пробкой с обратным клапаном и помещают на валки шаровой мельницы, содержимое перемешивают в течение 72 ч, При кристаллизации и застывании содержимого производится прогрев при 90 С до получения гомогенного продукта. Содержание иэоцианатных групп 28 95 г полученного продукта смешивают со 100 r касторового масла, 2 г гидроксида кальция, 0,4 г гидроксида меди (! I), 3 г оксиэтилированного диалкилфенола, 25 г воды..Смесь перемешивают до получения гомогенного продукта. Жизнеспособность полученной композиции 40 мин, Отверждение наступает. через 6 ч.

П р и и е р 3, Раствор изоцианатдиуретанов в толуилендиизоцианате после длительного хранения представляет собой светло-желтую пасту. Содержание изоцианатных групп 21,2%.

100 г касторового масла смешивают со

100 r раствора изоцианатодиуретанов в толуилендиизоцианате. В полученную смесь вводят высушенный на воздухе гидроксид меди (И) массой 2 г, затем при перемешивании вводят 7 г гидроксида кальция, 20 r оксиэтилированного диалкилфенола и 50 г воды, Тщательно перемешивает, Жизнеспособность полученной композиции 25 мин. Время отверждения 5 ч.

Пример 4. Изготовление композиции проводилось по методике, описанной в примере 3, исходя их следующих соотношений компонентов, мас.ч.: касторовое масло 100, раствор изоцианатодиуретанов в толуилениэоцианате с содержанием иэоцианатных групп 21,2 90, гидроксид кальция 1, гидроксид меди (И) 0,2, оксиэтилированный диалкилфенол 2, вода 20.

П р и и е р 5, Изготовление композиции проводилось по методике, описанной в примере 3, исходя из следующих соотношений

10 компонентов, мас,ч; касторовое масло 100, раствор иэоцианатодиуретанов в толуилендиизоцианате с содержанием изоцианатных групп 21,2 250, гидроксид кальция 38, гидроксид меди (И) 4, оксизтилированный

15 диалкилфенол 32, вода 120.

Водостойкость полученных композиций оценивались по влагопоглощению и изменению предела прочности н а сдвиг.

Результаты приведены s таблице.

20 Из данных, представленных в таблице, видно, что использование в полиуретановой композиции в качестве изоцианатсодержа-. щего соединения раствора иэоцианатодиуретанов в толуилендиизоцианате с

25 содержанием изоцианатных групп 16 — 28% и новой совокупности признаков приводит к улучшению эксплуатационных характеристик композиции.

30 Формула изобретения

Полиуретановая композиция, включающая касторовое масло, изоцианатсодержащий компонент, неорганический наполнитель, катализатор и модификатор, о тли ча ю ща я с я тем; что; с целью повышения водостойкости и электроизоляционных свойств покрытий и герметиков на ее основе при одновременном повышении жизнеспособности композиции, в качестве изоциа40 натсодержащего компонента она содержит раствор изоцианатодиуретанов в толуилендиизоцинате с содержанием изоцианатных

rpynn 16 27%, в качестве наполнителя и катализатора — гидроксид кальция. а в качестве

45 модификатора — гидроксид меди,и дополнительно содержит оксизтилированный диалкилфенол и воду при следующем соотношении компонентов композиции, мас.ч:

Касторовое масло 100,0

Раствор изоцианатодиуретана в толуилендиизоцианате с содержанием изоцианатных групп 16-27 95-230.0

Гидроксид кальция 2,0--35,0

Гидроксид меди 0,4-3,0

Оксиэтилированный диалкилфенол

Вода

1819892

Во остойкость

Жизнеспособность, мин

Композиция примера

Элект оизоля ионные свойства

Влагопоглощение, рч.Ам М

9,68

9,68

9,68

0,1

0,07

0.08

183,4

163,6

185,6

0,036

0,026

0,030

3,47. 10

1,29 10

5.68 10

2

Приготовленная смесь расслаивается .

Образуется хрупкая пористая масса

27,96

Известная

0,3

Образцы разрушаются

7,43 10

Составитель В. Решетов

Редактор А. Никольская Техред М.Моргентал Корректор А, Козориз.Заказ 2006 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,. 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101

Предел прочности на сдвиг после воздействия влажной атмосферы, кгс/см

Время отверждения при комнатной температуре, ч
