Устройство для обработки газообразных веществ

Устройство для обработки газообразных веществ

Иллюстрации

Показать все

Реферат



Устройство состоит из подобных друг другу сборных элементов преимущественно из бетона, имеющих аксиальный и коаксиальные проходы, каждый из которых имеет в верхней части радиальные и коаксиальные каналы, ведущие в проходы. В аксиальном или коаксиальных проходах размещены элементы жидкостно-струйного аппарата с изменяемым сечением потока, который регулируют в зависимости от параметров про- .цесса горения. 2 з.п.ф-лы, 4 ил.

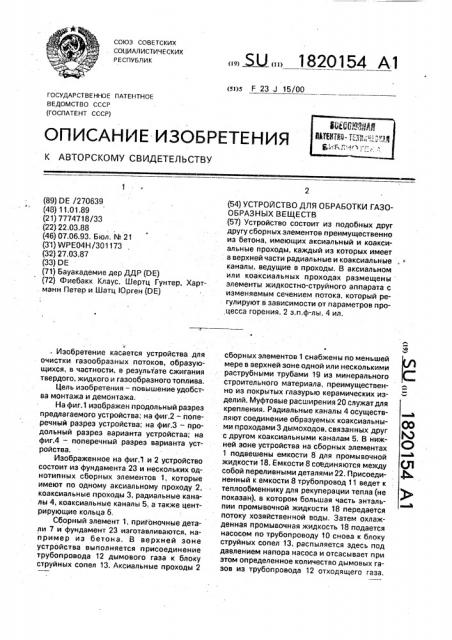

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 23 J 15/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (89) DE /270639 (48) 11.01.89 (21) 7774718/33 (22) 22.03.88 (46) 07.06.93. Бюл. М 21 (31) WPE04H/301173 (32) 27,03.87 (33) DE (71) Бауакадемие дер ДДР (DE) (72) Фиебакк Клаус. Шертц Гунтер, Хартманн Петер и Шатц 10рген (DE) Изобретение касается устройства для очистки газообразных потоков, образующихся, в частности, в результате сжигания твердого, жидкого и газообразного топлива.

Цель изобретения — повышение удобства монтажа и демонтажа, На фиг.1 изображен продольный разрез предлагаемого устройства; на фиг.2 — поперечный разрез устройства; на фиг.3 — продольный разрез варианта устройства; на фиг.4 — поперечный разрез варианта устройства.

Изображенное на фиг.1 и 2 устройство состоит из фундамента 23 и нескольких однотипных сборных элементов 1, которые имеют по одному аксиальному проходу 2, коаксиальные проходы 3, радиальные каналы 4, коаксиальные каналы 5, а также центрирующие кольца 6, Сборный элемент 1, пригоночные детали 7 и фундамент 23 изготавливаются, например из бетона. В верхней зоне устройства выполняется присоединение трубопровода 12 дымового газа к блоку струйных сопел 13. Аксиальные проходы 2

ЯЛ,„, 1820154 À1 (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ГАЗООБРАЗНЫХ ВЕЩЕСТВ (57) Устройство состоит из подобных друг другу сборных элементов преимущественно из бетона, имеющих аксиальный и коаксиальные проходы, каждый из которых имеет в верхней части радиальные и коаксиальные каналы, ведущие в проходы, В аксиальном или коаксиальных проходах размещены элементы жидкостно-струйного аппарата с изменяемым сечением потока, который регулируют в зависимости от параметров про,цесса горения. 2 з,п.ф-лы, 4 ил. сборных элементов 1 снабжены по меньшей мере в верхней зоне одной или несколькими раструбными трубами 19 иэ минерального строительного материала, преимущественно из покрытых глазурью керамических изделий. Муфтовые расширения 20 служат для крепления. Радиальные каналы 4 осуществляют соединение образуемых коаксиальны- цр ми проходами 3 дымоходов. связанных друг с другом коаксиальными каналам 5. В нижней зоне устройства на сборных элементах

1 подвешены емкости 8 для промывочной жидкости 18. Емкости 8 соединяются между (Л собой переливными деталями 22. Присоединенный к емкости 8 трубопровод 11 ведет к теплоооменнику для рекупереции тепле (не )лл показан), в котором большая часть энтальпии промывочной жидкости 18 передается потоку хозяйственной воды, Затем охлажденная промывочная жидкость 18 подается насосом по трубопроводу 10 снова к блоку струйных сопел t 3, распыляется эдес ь под давлением напора насоса и отсасывает при этом определенное количество дымовых газов иэ трубопровода 12 отходящего газа.

1820154

Трубопровод 11 служит, кроме того, для отвода водных химических продуктов реакции, и нейтрализации.

После интенсивного контакта промывочной жидкости 18 и неочищенного дымового газа 17 в зоне, образуемой из нескольких сборных элементов 1 аксиальной струйной трубы, очищенный и охлажденный до близкой к точке росы температуры дымовой газ 16 по радиальным каналам 4, а также коаксиальным проходам 3 отводится в атмосферу.

Все поверхности сборных элементов 1, которые соприкасаются с дымовым газом 16 и 17 или с промывочной жидкостью 18, снабжены защитным покрытием преимущественно из систем покрытий из битумных материалов и/или специальных дисперсий эпоксидной смолы со способностью твердения на свежем цементном растворе. Такие айтикоррозионные покрытия, которые комплектуются, например, в соединении с поливинилхлоридным или полиэтиленовым материалом, позволяют также отказаться от отдельных емкостей, т.е. как аксиальные проходы 2, коаксиальные проходы 3, а также открытые радиальные и коаксиальные каналы 4 и 5 сборных элементов 1, так и закрытые фундаментными элементами 23 поверхности дна обрабатываются соответствующим образом. В коаксиальные проходы Зустанавливаются, например, не указанные на чертежах теплообменники, с помощью которых обогревается необходимый для процесса горения воздух остаточным теплом дымовых газов 16, за счет чего значительно улучшает" ся коэффициент полезного действия в рамках анализа выработки тепла.

На фиг.3 и 4 изображено устройство для модернизации и реконструкции существующих установок, в частности для школ, административных зданий или больших жилых домов с установками отопления для твердого топлива. Сборные элементы 1 согласованы с конкретным поперечным сечением устройства и типизированы для однотипных устройств. Изготовление устройства согласно изобретению осуществляется монтажом отдельных узлов и элементов вручную в зоне крыши здания, т.е. главным образом в связи с необходимым через определенные промежутки времени ремойтом оголовков дымовых труб, Первый сборный элемент 1 соединяется растворным швом 15 с каменной кладкой 9, которая перед этим была рассчитана до устойчивого или неповрежденного слоя, В аксиальных каналах 16 прокладывается предварительно изготовленный кольцевой трубопровод 21, присоединения которого ведут с одной стороны к емкостям 8 и с другой стороны к трубопроводу 11, который расположен в шахте устройства. Затем выполняется установка второго сборного элемента 1, вставка емкости 8 и присоединение переливного элемента 22 к трубопроводу 11. Вместе с установкой. дальнейших сборных элементов

1 в вертикальной ветви коаксиальных про10 ходов 3, в которой предусматривается очистка дымовых газов, устанавливают один или несколько раструбных труб 19.

Перед укладкой последнего сборного элемента 1, снабженного запорным клапа15 ном 14 и запорным элементом 24, крепится блок струйных сопел 13, соединенный с защищенным от мороза, проходящим через устройство трубопроводом 10, служащим для подачи промывочной жидкости 18, Тру20 бопровод 10 прокладывается в радиальном канале 4. Все не используемые радиальные каналы 4 должны закрываться пригоночными деталями 7, устанавливаемыми на растворе. Неочищенный дымовой газ 17 всасывается в результате обмена импульсами, вызванного действием блока струйных сопел 13, претерпевает в зоне нижележащих секций труб интенсивный обмен тепла и веществ с промывочной жидкостью 18 и

30 покидает устройство через открытые радиальные каналы 4 и коаксиальные проходы 3 в виде охлажденного и очищенного дымового газа 16.

Запорный клапан 14 во время надлежаЗ5 щей эксплуатации системы струйной промывки остается закрытым и открывается только в аварийных случаях или в период планомерных наладочных работ. Благодаря возможному одинарному и многократному

40 расположению блоков струйных сопел 13 устройство различной мощности может быть реконструировано с помощью однотипных сборных элементов 1, Необходимые для этого общие затраты являются мини45 мальными, т.е. возможно рациональное осуществление предварительного заводского изготовления ограниченного ассортимента сборных элементов 1 и всех строительных узлов и элементов. а также несложный мон50 таж на месте.

Формула изобретения

1. устройство для обработки газообразных веществ, содержащее корпус с аксиаль55 ным проходом и коаксиальными проходами, соединенными с аксиальным проходом радиальными каналами, и систему орошения, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства монтажа и демонтажа, корпус выполнен из насаженных друг на

1820154 друга вертикальных сборных элементов из бетона с центрирующими кольцами в верхней и нижней их частях.

2. Устройство по п.1, о т л и ч а ю щ е е- 5 с я тем, что оно снабжено размещенными в аксиальном или коаксиальных проходах.одной или несколькими трубами с раструбами из керамики с покрытием, элементами жидкостно-струйного, аппарата и/или секциями 10 кольцевого сопла, а также емкостью для сбора промывочной воды.

3, Устройство по пп.1 и 2, о т л и ч а ющ е е с я тем, что элемент жидкостно-струйного аппарата выполнен в виде кожуха и находящегося внутри упругоэластичного фасонного элемента с образованием напорной камеры между ними, в которой размещены эластичные кольцевые каналы для подачи воды.

1820154 б
