Электромагнитное измерительное устройство

Электромагнитное измерительное устройство

Иллюстрации

Показать все

Реферат



Использование: измерение усилий выдвижения и возврата пишущего узла в авторучках . Сущность изобретения: устройство содержит основание 1, на котором размещены кронштейн 2 с измерительным коромыслом 3. Пишущее устройство 14 может быть установлено с помощью пружинящих зажимов 13 в стойке 4 или 5. Усилие, необходимое для выдвижения или возврата пишущего узла авторучки,.задается с помощью..силового узла, состоящего из соленоида 6 с якорем 7. Измеряемое усилие фиксируется измерительным прибором 11, проградуированным в единицах силы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 6 01 (1/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

1 «

««Р Tl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4808503/10 (22) 02.04,90 (46) 07,06.93. Бюл. М 21 (71) Ярославский завод "Оргтехника" (72) О.С.Лаврентьев и В.B.Ëóêèí (56) Авторское свидетельство СССР

hb 1232963, кл. G 01 1 1/04, 1984.

Канцельсон О.Г. и Эдельштейн А.С. Автоматические измерительные приборы с магнитной подвеской. М.: Энергия, 1970, с.16-19, рис,1-2, с.124, 125, рис. 4-17. (54) ЭЛЕКТРОМАГНИТНОЕ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО

„„50„„1820243 А1 (57) Использование: измерение усилий выдвижения и возврата пишущего узла в авторучках, Сущность изобретения: устройство .содержит основание 1, на котором размещены кронштейн 2 с измерительным коромыслом 3. Пишущее устройство 14 может быть установлено с помощью пружинящих зажимов 13 в стойке 4 или 5. Усилие, необходимое для выдвижения или возврата пишущего узла авторучки,.задается с

-:помощью.,силового узла, состоящего из соленоида 6 с якорем 7. Измеряемое усилие. фиксируется измерительным прибором 11, проградуированным в.единицах силы. 1 ил.

1820243

Составитель В. Родин

Техред М;Моргентал Корректор О. Густи

Редактор

Заказ 2024 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101

Изобретение относится к силоизмерительной технике, а именно к контрольно-.измерительным приборам для измерения усилий выдвижения пишущего узла и его возврата в автоматических пишущих приборах, например в шариковых авторучках.

Целью изобретения является повышение эффективности за счет измерения усилий выдвижения и воэврата пишущего узла авторучки.

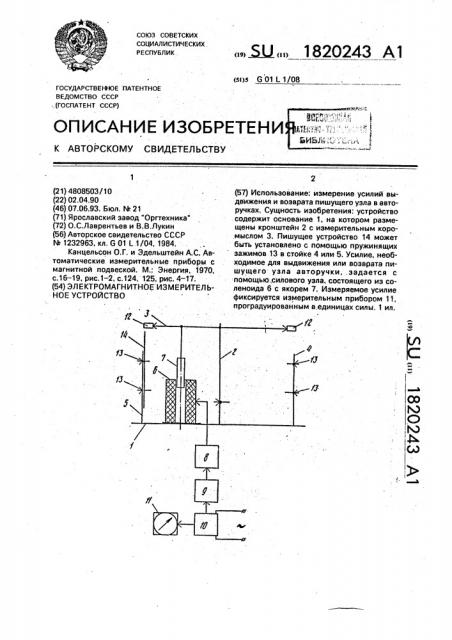

На чертеже представлена схема устройства. . Электромагнитное устройство содержит основание 1, на котором закреплен кронштейн 2 с измерительным коромыслом

3. С. одной стороны кронштейна 2 установлена стойка 4 для закрепления исследуемого пишущего устройства, а с другой— силовой узел и вторая стойка 5, также пред-. назначенная для закрепления исследуемого объекта. Силовой узел состоит из жестко .связанного с основанием 1.соленоида 6 и якоря 7, связанного с измерительным коромыслом 3; Обмотка соленоида 6 подключена к последовательно соединенйым между собой выпрямителю 8 и сглаживающему фильтру 9, вход которого соединен с блоком управления 10 током; выход которого подключен к измерительному прибору 11.

На концах измерительного коромысла 3 установленй пружинящие зажимы 12 под кнопку или ползунок авторучки.

На стойках 4 и 5 закреплены U-образные пружинящие скобы 13 для крепления пишущего устройства 14.

Устройство работает следующим обра-. зом.

При подготовке к испытанию на выдвижение пишущего узла в рабочее положение пишущее устройство, например шариковая авторучка с кнопкой или ползунком, фиксируется на стойке 5 путем нажима в двух

0-образных пружинящих скобах 13. Затем кнопка или ползунок авторучки фиксируется в зажиме 12, закрепленном на конце измерительного коромысла 3. Коромысло 3 установлено на горизонтальной поперечной оси в кронштейне 2 вроложении безразличного равновесия. Блок управления 10 током цепи

5 подключен к электросети.

Для измерения усилия выдвижения пишущего узла авторучки с. помощью блока управления 10 током плавно увеличивают ток в обмотке соленоида 6 до выдвижения

10 пишущего. узла авторучки в рабочее положение. Одновременно фиксируется показание измерительного прибора 11, шкала которого проградуирована в. единицах силы.

При измерении усилия возврата пишу15 щего узла авторучки для случая, когда авторучка имеет кнопку, она остается в стойке 5, а когда ползунок- авторучка устанавливается в стойке 4, после чего ползунок фиксируется в пружинящих зажимах 12.

20 Измерение усилия возврата производится аналогично измерению усилия выдвижения по прибору 11.

Формула изобретения

Электромагнитное измерительное устройство, содержащее размещенный на основании кронштейн с измерительным коромыслом, с одной стороны которого установлена стойка для исследуемого обьек30 та, а с другой — силовой узел, состоящий из соленоида с якорем, закрепленным на измерительном коромысле, причем соленоид связан через блок управления током с регистрирующим прибором, а между соленои35 дом и блоком управления током включены последовательно соединенные выпрямитель и сглаживающий фильтр, о т л и ч а ю.. щ е е с я тем, что, с целью повышения эффективности за счет измерения усилий

40 выдвижения и возврата пишущего узла авторучки, в него введены вторая стойка, установленная со стороны силового узла, и пружинящие зажимы для крепления испытуемых авторучек, закрепленные на стойках

45 и на концах измерительного коромысла.
