Расширяющийся цемент
Иллюстрации
Показать всеРеферат

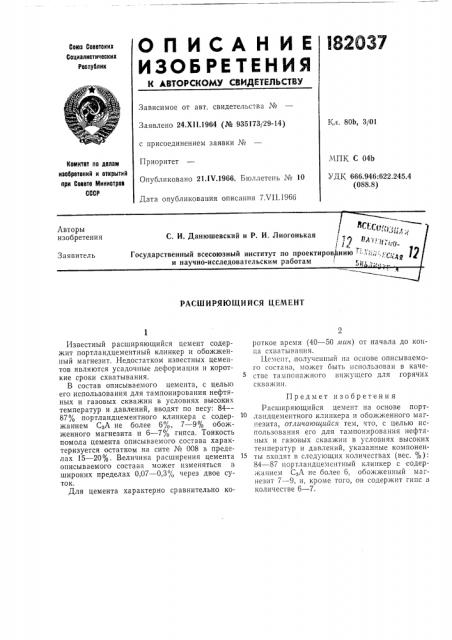

О П ИСА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 24.XI I.1964 (№ 935173/29-14) с присоединением заявки №
Приоритет
Опубликовано 21.IV.1966. Бюллетень № 10
Дата опубликования описания 7ХП.1966
Кл. 80b, 3/01
МПК С 04b
УДК 666.946:622.245.4 (088,8) йомитет по делам изобретений и открытий при Совете Министров
СССР
РАСШИРЯЮЩИЙСЯ ЦЕМЕНТ
Известный расширяющийся цемент содержит портландцементный клинкер и обожженный магнезит. Недостатком известных цементов являются усадочные деформации и короткие сроки схватывания, В состав описываемого цемента, с целью его использования для тампонирования нефтяных и газовых скважин в условиях высоких температур и давлений, вводят по весу; 84—
87% портландцементного клинкера с содержанием СзА не более 6%, 7 — 9% обожженного магнезита и 6 — 7% гипса. Тонкость помола цемента описываемого состава характеризуется остатком на сите № 008 в пределах 15 — 20%. Величина расширения цемента описываемого состава может изменяться и широких пределах 0,07 — 0,3% через двое суток.
Для цемента характерно сравнительно короткое время (40 — 50 л ин) от начала до конца схватывания.
Цсмспт, полученный на основе описываемого состава, может быть использован в качестве тампопажного вяжущего для горячих скважин.
Предмет изобретения
Расширяющийся цемент на основе портландцементного клинкера и обожженного магнезита, отличающийся тем, что, с целью использования его для тампонирования нефтяных и газовых скважин в условиях высоких температур и давлений, указанные компоненты входят в следующих количествах (вес. %):
84 — 87 портландцементный клинкер с содер канием СаА не более 6, обожженный магнезит 7 — 9, и, кроме того, он содержит гипс в количестве 6 — 7,
